Ano ang Hydraulic Power? Paano Ito Gumagana at Mga Pangunahing Aplikasyon

Ano ang Haydroliko Power — Ang Direktang Sagot

Ang hydraulic power ay ang paggamit ng pressurized fluid — halos palaging nakabatay sa langis — upang magpadala ng puwersa at magsagawa ng mekanikal na gawain. Ang pangunahing prinsipyo ay ang Batas ni Pascal: ang presyon na inilapat sa isang nakapaloob na likido ay ipinapadala nang pantay sa lahat ng direksyon. Nangangahulugan ito na ang isang medyo maliit na puwersa ng input, na kumikilos sa isang maliit na lugar ng piston, ay maaaring palakihin sa isang napakalaking puwersa ng output sa isang mas malaking lugar ng piston. Sa praktikal na mga termino, kaya naman ang isang compact hydraulic cylinder ay maaaring magbuhat ng 30-toneladang excavator bucket, mag-clamp ng press na may libu-libong kilonewton, o magmaneho ng steering gear ng barko nang may tumpak, nauulit na katumpakan.

Ang pinagmumulan ng enerhiya sa isang hydraulic system ay ang haydroliko na yunit ng kuryente (HPU) — minsan tinatawag na hydraulic power pack o power station. Kino-convert nito ang elektrikal (o diesel) na enerhiya sa haydroliko na enerhiya sa pamamagitan ng pagmamaneho ng isang pump na nagpapa-pressure ng fluid, pagkatapos ay ipinamamahagi ang pressure na iyon sa pamamagitan ng mga hose, valve, at cylinder sa kung saan man kailangang gawin ang trabaho. Kung walang tamang laki ng HPU, kahit na ang pinaka-sopistikadong mga bahagi sa ibaba ng agos ay hindi maaaring gumana nang maaasahan.

Ang hydraulic power ay sinusukat sa kilowatts (kW) o horsepower (HP), at ang presyon ng system ay na-rate sa bar o PSI. Pang-industriya haydroliko sistema ay karaniwang gumagana sa pagitan 150 bar (2,175 PSI) at 350 bar (5,076 PSI) , kahit na ang mga ultra-high-pressure system sa aerospace o subsea application ay maaaring lumampas sa 700 bar. Flow rate — sinusukat sa liters per minute (L/min) o gallons per minute (GPM) — tinutukoy ang bilis ng actuator, habang tinutukoy ng pressure ang force output.

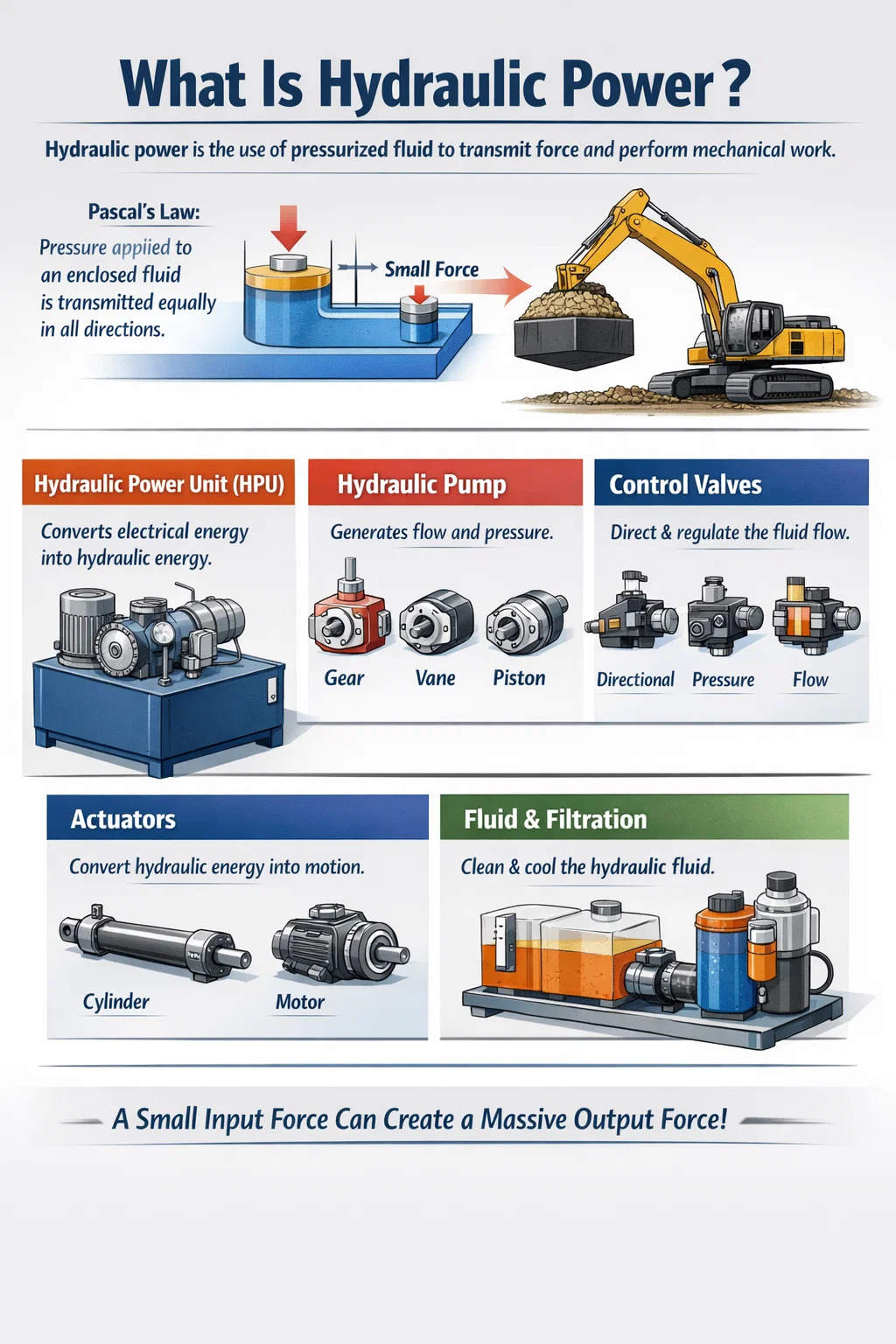

Mga Pangunahing Bahagi ng isang Hydraulic System

Ang isang kumpletong hydraulic circuit ay binubuo ng ilang magkakaugnay na bahagi. Ang bawat isa ay gumaganap ng isang tiyak na papel; ang isang kahinaan sa anumang bahagi ay nagpapababa sa pangkalahatang pagganap ng system.

Hydraulic Power Unit (HPU)

Ang HPU ang puso ng system. Karaniwan itong binubuo ng isang de-koryenteng motor o combustion engine, isang hydraulic pump, isang reservoir (tangke) para sa pag-iimbak ng likido, isang heat exchanger o cooling circuit, mga filtration assemblies, mga pressure relief valve, at isang accumulator sa maraming disenyo. Ang kapasidad ng reservoir ay mula sa ilang litro sa mga compact power pack hanggang ilang libong litro sa malalaking istasyon ng industriya. Ang mga rating ng motor para sa mga pang-industriyang HPU ay karaniwang sumasaklaw mula sa 0.37 kW hanggang mahigit 500 kW , depende sa demand ng aplikasyon.

Hydraulic Pump

Ang bomba ay nagko-convert ng mekanikal na enerhiya sa haydroliko na daloy. Ang tatlong nangingibabaw na uri ng bomba sa pang-industriyang paggamit ay mga gear pump (cost-effective, pressure hanggang ~250 bar), vane pump (smooth flow, 70–175 bar), at piston pump (pinakamataas na presyon at kahusayan, hanggang 420 bar o higit pa). Ang mga variable na displacement piston pump ay partikular na pinahahalagahan dahil inaayos nila ang output ng daloy upang tumugma sa demand ng load, na binabawasan ang pagkonsumo ng enerhiya ng 20–40% kumpara sa mga alternatibong fixed-displacement.

Mga Control Valve

Ang mga directional control valve ay nagruruta ng fluid sa tamang actuator. Pinoprotektahan ng mga pressure control valve (relief, reducing, sequence) ang circuit at pinamamahalaan ang force output. Ang mga flow control valve ay namamahala sa bilis ng actuator. Ang mga modernong sistema ay lalong gumagamit ng mga proporsyonal o servo valve, na tumutugon sa mga elektronikong signal upang paganahin ang closed-loop na kontrol — mahalaga para sa mga CNC machine, injection molding, at robotics.

Mga actuator

Binabalik ng mga actuator ang haydroliko na enerhiya pabalik sa gawaing mekanikal. Ang mga linear actuator (cylinders) ay gumagawa ng push/pull force, habang ang hydraulic motors ay gumagawa ng rotary torque. Ang mga diameter ng cylinder bore ay mula sa 20 mm sa compact na makinarya hanggang sa higit sa 1,000 mm sa malalaking kagamitan sa pagpindot. Ang isang silindro na may 200 mm bore na tumatakbo sa 300 bar ay bumubuo ng humigit-kumulang 942 kN (mga 96 metrikong tonelada) ng clamping o lifting force.

Fluid at Pagsala

Ang hydraulic fluid ay nagsisilbi ng apat na function nang sabay-sabay: pagpapadala ng kapangyarihan, pagpapadulas ng mga panloob na bahagi, pagwawaldas ng init, at mga sealing clearance. Ang ISO VG 46 na mineral na langis ay ang pinakakaraniwang ginagamit na grado para sa pang-industriyang makinarya. Ang kontaminasyon ay ang pangunahing sanhi ng mga pagkabigo ng haydroliko — palagiang ipinapakita iyon ng mga pag-aaral mula sa industriya ng fluid power higit sa 70% ng mga pagkabigo ng hydraulic system ay may kaugnayan sa kontaminasyon. Ang target na kalinisan ay karaniwang ISO 4406 class 16/14/11 para sa mga servo system at 18/16/13 para sa mga standard na circuit.

Paano Gumagana ang Hydraulic Power Unit — Hakbang sa Hakbang

Ang pag-unawa sa panloob na pagkakasunud-sunod ng isang HPU ay nakakatulong sa parehong pag-troubleshoot at disenyo ng system.

1. Ang de-koryenteng motor ay nagsisimula at nagtutulak sa hydraulic pump sa isang nakapirming o variable na bilis.
2. Ang pump ay kumukuha ng likido mula sa reservoir sa pamamagitan ng isang suction strainer, pinipindot ito, at inihahatid ito sa linya ng presyon.
3. Ang isang pressure relief valve ay nagtatakda ng pinakamataas na presyon ng system. Kung mababa ang demand sa ibaba ng agos, babalik ang labis na daloy sa tangke sa pamamagitan ng relief valve, na nagiging init — ito ang dahilan kung bakit mahalaga ang kahusayan sa enerhiya.
4. Ang naka-pressure na fluid ay naglalakbay sa pamamagitan ng mga hose o steel pipe patungo sa directional control valve manifold.
5. Kapag ang isang operator o PLC ay nagsenyas ng isang balbula na lumipat, ang mga ruta ng likido sa nauugnay na actuator. Ang actuator ay umaabot, binawi, o umiikot gaya ng iniutos.
6. Ang nagbabalik na likido mula sa actuator ay dumadaloy pabalik sa reservoir sa pamamagitan ng isang return filter, na nag-aalis ng mga particle na nabuo ng pagkasira ng bahagi.
7. Ang isang heat exchanger o air-blast cooler ay nagpapanatili ng temperatura ng langis sa loob ng inirerekomendang hanay - karaniwan 35°C hanggang 60°C — para protektahan ang mga seal at mapanatili ang lagkit.
8. Sinusubaybayan ng mga sensor ang presyon, temperatura, at antas ng likido, nagpapakain ng data sa control panel o SCADA system para sa real-time na pangangasiwa.

Ang isang accumulator — isang pressure vessel na may gas-charged na pantog — ay maaaring idagdag upang mag-imbak ng haydroliko na enerhiya at palabasin ito sa mga sitwasyong burst-demand, na nagpapahintulot sa HPU na gumamit ng mas maliit na motor habang natutugunan pa rin ang mga kinakailangan sa peak load. Ang pamamaraan na ito ay karaniwan sa mga press-brake machine at die-casting equipment.

Hydraulic Power kumpara sa Electric at Niyumatik Power

Ang mga inhinyero ay madalas na naghahambing ng hydraulic, electric, at pneumatic system bago gumawa ng isang disenyo. Ang bawat diskarte ay may tunay na lakas at konkretong limitasyon.

Ang haydroliko na kapangyarihan ay may malinaw na kalamangan sa mga aplikasyon na nangangailangan ng napakataas na puwersa sa isang compact na anyo. Ang isang hydraulic cylinder na gumagawa ng 500 kN ay maaaring tumimbang ng 30 kg; ang pagkamit ng parehong puwersa sa isang ball-screw electric actuator ay maaaring mangailangan ng isang sistema na tumitimbang ng limang beses na mas malaki. Sa kabaligtaran, kung saan nangingibabaw ang katumpakan ng pagpoposisyon ng sub-millimeter at zero-leak na mga kinakailangan, ang mga electric servo drive ay higit na pinalitan ang mga mas lumang hydraulic na disenyo sa mga machine tool at semiconductor na kagamitan.

Pinagsasama ng mga modernong electro-hydraulic system ang magkabilang mundo: isang variable-speed servo motor ang nagtutulak sa hydraulic pump, na naghahatid ng on-demand na presyon at daloy na may mga kahusayan na lumalapit sa electric actuation habang pinapanatili ang force density ng hydraulics. Ang mga servo-hydraulic power unit na ito ay mabilis na nakakakuha ng adoption sa injection molding at metal forming.

Mga Pangunahing Industriya at Aplikasyon ng Hydraulic Power

Ang haydroliko na kapangyarihan ay naka-embed sa halos bawat sektor na nagsasangkot ng mabigat na paggalaw ng pagkarga, pagbuo, o kontrol ng puwersa. Ang pandaigdigang merkado ng kagamitan sa haydroliko ay tinatayang humigit-kumulang USD 40 bilyon noong 2023 at inaasahang lalago sa isang CAGR na humigit-kumulang 4.5% hanggang 2030, na hinihimok ng aktibidad sa konstruksyon at pangangailangan sa automation ng industriya.

Construction at Mobile Equipment

Ang mga excavator, bulldozer, crane, at loader ay ganap na nakadepende sa hydraulic power para sa boom, arm, at bucket na paggalaw. Ang isang karaniwang 20-toneladang excavator ay nagdadala ng hydraulic power unit na halos naghahatid 130–180 kW sa mga presyon ng system sa paligid ng 350 bar. Awtomatikong inaayos ng mga load-sensing hydraulic system sa mga modernong excavator ang pump displacement upang tumugma sa agarang puwersa ng paghuhukay na kinakailangan, na binabawasan ang pagkonsumo ng gasolina ng hanggang 25% kumpara sa mga mas lumang sistema ng patuloy na presyon.

Metal Forming and Press Technology

Ang mga hydraulic press para sa stamping, forging, deep drawing, at die casting ay nangangailangan ng kontrolado at napakataas na clamping force na mahirap makuha gamit ang mechanical drive. Gumagana ang malalaking forging press sa 50 MN hanggang 750 MN (meganewtons), pinapagana ng maraming HPU na gumagana nang magkatulad. Ang mga press brake machine para sa sheet metal bending ay gumagamit ng servo-hydraulic power units para makamit ang ±0.01 mm ram position repeatability — isang detalye na imposible sa fixed-flow hydraulic circuits.

Offshore at Marine Hydraulics

Kinokontrol ng mga subsea hydraulic system ang mga blowout preventer (BOP), remotely operated vehicle (ROV), at anchor windlasses sa mga offshore platform. Ang mga high-pressure na hydraulic power unit na may rating na hanggang 690 bar ay ginagamit sa deepwater BOP control system. Ang mga kagamitan sa deck ng barko — mga crane, hatch cover, stern ramp — ay umaasa sa mga sentralisadong hydraulic power station na namamahagi ng presyon sa buong barko.

Pang-industriya na Paggawa

Ang mga injection molding machine, die casting machine, rubber vulcanization press, at paper mill equipment ay lahat ay gumagamit ng mga nakalaang HPU. Ang isang tipikal na 1,000-toneladang injection molding machine ay nangangailangan ng hydraulic power unit na na-rate sa 55–75 kW na may rate ng daloy na 100–200 L/min. Ang paglipat ng mga makinang ito sa mga servo-hydraulic HPU ay karaniwang binabawasan ang pagkonsumo ng kuryente ng 30–60% bawat cycle ng produksyon.

Aerospace at Depensa

Ang mga ibabaw ng kontrol sa paglipad ng sasakyang panghimpapawid, landing gear, at mga thrust reverse ay nakasalalay sa mga hydraulic system na tumatakbo sa 207 bar (3,000 PSI) sa mas lumang komersyal na sasakyang panghimpapawid at 345 bar (5,000 PSI) sa mga mas bagong disenyo tulad ng Boeing 787 at Airbus A380. Ang pagtitipid ng timbang mula sa pagpapatakbo sa mas mataas na presyon ay nagbibigay-daan sa mas maliit, mas magaan na mga bahagi. Ang mga sasakyang militar — mga tanke, howitzer, submarine periscope — ay umaasa rin sa mga compact hydraulic power system.

Renewable Energy

Wind turbine pitch control system — kung saan anggulo ng bawat blade para ma-optimize ang power capture at maiwasan ang sobrang bilis — gumamit ng mga hydraulic accumulator at cylinder. Ang mga hydraulic pitch system ay karaniwang nagbibigay ng backup na pag-imbak ng enerhiya (sa accumulator) sa mga balahibo ng balahibo nang ligtas sa panahon ng pagkabigo sa grid, isang function na pangkaligtasan na maaasahang pinangangasiwaan ng mga electrohydraulic system kahit sa matinding lamig o init.

Pagpili ng Tamang Hydraulic Power Unit

Ang pagpili ng hydraulic power unit ay nagsasangkot ng pagbabalanse ng maramihang mga parameter ng engineering at pagpapatakbo. Ang pagpapaliit sa HPU ay humahantong sa mabagal na tagal ng pag-ikot, sobrang pag-init, at maagang pagkasira. Ang sobrang laki ay nag-aaksaya ng kapital at enerhiya.

Mga Kinakailangan sa Presyon at Daloy

Magsimula sa pagkalkula ng pagkarga ng actuator. Para sa isang silindro: Force (N) = Pressure (Pa) × Area (m²). Kung kailangan mo ng 200 kN mula sa 100 mm bore cylinder, kailangan mo ng hindi bababa sa 255 bar ng working pressure (na may safety margin). Tinutukoy ng rate ng daloy ang bilis: ang isang silindro na may 100 mm na butas na umaabot sa 50 mm/s ay nangangailangan ng humigit-kumulang 24 L/min . Ang kailangan ng lakas ng motor ay P (kW) = [Pressure (bar) × Daloy (L/min)] ÷ 600, inaayos para sa kahusayan ng pump (karaniwang 85–90%).

Sukat ng Reservoir

Ang isang karaniwang tuntunin ng hinlalaki ay ang laki ng reservoir sa 3-5 beses ang rate ng daloy ng bomba bawat minuto . Samakatuwid, ang isang pump na naghahatid ng 40 L/min ay nangangailangan ng reservoir na 120–200 liters. Ang volume na ito ay nagbibigay ng sapat na oras ng tirahan para sa entrained air upang makatakas, init upang mawala, at mga particle upang manirahan bago ang likido ay muling umikot sa pump intake.

Fixed vs. Variable Displacement

Ang mga fixed-displacement gear pump na HPU ay ang pinaka-ekonomiko sa harap ngunit patuloy na naghahatid ng buong daloy anuman ang pangangailangan, na ginagawang init ang labis na enerhiya. Ang variable-displacement piston pump na mga HPU ay halos nagkakahalaga 2-3 beses pa sa simula ngunit maaaring mabawasan ang mga gastos sa enerhiya nang sapat upang makamit ang isang payback period na 18–36 na buwan sa tuluy-tuloy na mga kapaligiran sa produksyon. Para sa mga intermittent-duty cycle — kung saan ang makina ay idle nang higit sa 50% ng oras — ang fixed-pump HPU na may unloading valve ay kadalasang mas magandang pagpipilian sa ekonomiya.

Servo-Hydraulic Power Units

Ang servo-hydraulic (o electro-hydraulic) na mga power unit ay nagpapares ng variable-speed AC servo drive na may fixed-displacement pump. Inaayos ng drive ang RPM ng motor upang tumugma sa eksaktong daloy at presyon na kinakailangan sa bawat sandali sa cycle. Ang arkitektura na ito ay naghahatid pagtitipid ng enerhiya ng 40–70% kumpara sa conventional constant-speed HPUs sa mga application tulad ng injection molding, at binabawasan nito ang mga antas ng ingay ng 10–15 dB(A) dahil ang motor ay bumagal nang husto habang humahawak ng mga phase.

Disenyo ng Sistema ng Paglamig

Ang bawat watt ng enerhiya na nawala sa isang hydraulic system ay nagiging init sa langis. Ang isang system na may 37 kW na motor na tumatakbo sa 75% na kahusayan ay bumubuo ng humigit-kumulang 9 kW ng basurang init na dapat na patuloy na alisin. Ang mga air-blast cooler ay pamantayan para sa mga mobile na kagamitan; Ang mga water-cooled na heat exchanger ay mas gusto para sa panloob na mga pang-industriyang installation kung saan kinokontrol ang temperatura ng kapaligiran. Ang pagkabigong tama ang laki ng paglamig ay nagpapaikli ng seal at makabuluhang buhay ng pump — ang temperatura ng langis na lumalagpas sa 80°C ay nagpapabilis ng oksihenasyon, na nagdodoble sa rate ng pagkasira ng likido sa bawat pagtaas ng 10°C.

Mga Uri ng Hydraulic Fluid at Ang Epekto Nito sa Pagganap

Ang hydraulic fluid ay kasinghalaga ng anumang mekanikal na bahagi - ito ay sabay-sabay na tagadala ng enerhiya, pampadulas, daluyan ng paglipat ng init, at sealant.

• Mineral na langis (ISO VG 32–68): Ang pinakakaraniwang pagpipilian. Napakahusay na pagpapadulas, malawak na kakayahang magamit, katamtamang gastos. Ang ISO VG 46 ay ang default para sa karamihan ng mga pang-industriyang HPU na tumatakbo sa 20–50°C na temperatura ng kapaligiran.
• Mga tubig-glycol fluid: Lumalaban sa sunog, ginagamit sa mga steel mill at die casting facility. Mangangailangan ng mas mataas na bilis ng pump upang mabayaran ang mas mababang lubricity at magkaroon ng nakakaagnas na epekto sa mga bahagi ng zinc, cadmium, at magnesium.
• Phosphate ester fluid: Pinakamataas na paglaban sa sunog, na ginagamit sa paglipad at pagbuo ng kuryente. Hindi tugma sa mga karaniwang nitrile seal — ang mga seal ng fluorocarbon (Viton) ay sapilitan.
• Biodegradable vegetable oil o synthetic ester fluid: Kinakailangan sa mga application na sensitibo sa kapaligiran gaya ng kagamitan sa panggugubat o malapit sa mga daluyan ng tubig. Maihahambing na lubrication sa mineral na langis ngunit may mas mataas na biodegradability (>90% sa 28 araw bawat OECD 301B).
• Mga sintetikong PAO fluid: Superior na pagganap sa matinding temperatura (-54°C hanggang 135°C), mababang oxidation rate, at napakatagal na buhay ng serbisyo. Ginagamit sa hydraulics ng sasakyang panghimpapawid at arctic construction equipment.

Pagsubaybay sa kondisyon ng likido — pagsubaybay sa lagkit, bilang ng acid, bilang ng butil, at nilalaman ng tubig — nagpapahaba ng buhay ng system at pinipigilan ang hindi planadong downtime. Ang mga programa sa pagsusuri ng langis sa mga pangunahing plantang pang-industriya ay regular na nakakamit buhay ng serbisyo ng likido na 5,000–10,000 oras , kumpara sa 2,000-oras na default na agwat ng pagbabago na inirerekomenda kapag walang programa sa pagsubaybay na nakalagay.

Mga Karaniwang Problema sa Hydraulic System at Paano I-diagnose ang mga Ito

Kahit na ang mahusay na disenyo ng mga hydraulic system ay nagkakaroon ng mga problema sa paglipas ng panahon. Ang pag-alam sa mga sintomas at ang ugat ng mga ito ay nagpapaikli sa oras ng pag-troubleshoot mula oras hanggang minuto.

Ang mga programa sa pagpapanatili na nakabatay sa kondisyon na pinagsasama ang pagsusuri ng langis, pagsubaybay sa vibration sa pump at motor, at infrared thermal imaging ng mga fitting ng hose at valve body ay maaaring mag-extend ng mean time between failures (MTBF) nang 50–80% kumpara sa naka-iskedyul na maintenance na nakabatay sa oras lamang. Maraming modernong hydraulic power unit ang may kasama na ngayong mga integrated IoT sensor at cloud connectivity, na naghahatid ng tuluy-tuloy na data ng kalusugan sa mga maintenance team nang walang manu-manong inspeksyon.

Mga Pagpapahusay sa Kahusayan ng Enerhiya sa Modernong Hydraulic Power System

Ang Hydraulics ay binatikos sa kasaysayan dahil sa mahinang kahusayan ng enerhiya kumpara sa mga direktang electric drive. Ang agwat na ito ay makabuluhang lumiit sa nakalipas na dekada sa pamamagitan ng ilang mga pag-unlad ng teknolohiya.

• Mga Variable-speed drive na HPU: Ang pagtutugma ng bilis ng motor sa demand ay nag-aalis ng mga throttling losses. Ang data sa field mula sa mga planta ng injection molding ay nagpapakita ng pagtitipid ng enerhiya na 45–65% laban sa mga baseline na constant-speed na HPU, na may mga payback period sa ilalim ng dalawang taon sa karaniwang pang-industriya na mga rate ng kuryente.
• Mga circuit ng pag-load-sensing: Ang pump ay nagpapataas lamang ng presyon sa bahagyang lampas sa kasalukuyang kinakailangan sa pagkarga (karaniwang 20–30 bar margin), sa halip na panatilihin ang pinakamataas na presyon ng system sa lahat ng oras. Ito lang ang nagpapababa ng enerhiya ng pump drive ng 15–30% sa mga circuit na may variable na load profile.
• Pagbawi ng enerhiya: Sa malalaking pagpindot at kagamitan sa pag-angat, ang mga regenerative hydraulic circuit ay kumukuha muli ng enerhiya sa panahon ng return stroke sa pamamagitan ng pagruruta ng fluid nang direkta mula sa dulo ng baras hanggang sa dulo ng takip, na binabawasan ang mga kinakailangan sa daloy ng bomba nang hanggang 40% sa mga mabilis na paggalaw.
• Mga pinahusay na seal at internal clearance: Ang mga modernong low-friction seal compound at mas mahigpit na pagpapaubaya sa pagmamanupaktura ay nagpapababa ng panloob na pagkawala ng pagtagas sa mga pump at motor, na nagtutulak sa mga volumetric na kahusayan sa itaas ng 97% sa mga de-kalidad na piston pump kumpara sa 90–93% sa mga mas lumang disenyo.
• Digital hydraulics: Ang mabilis na pag-on/off ng mga balbula ay pinapalitan ang tuluy-tuloy na pag-throttling ng mga proporsyonal na balbula sa ilang mga aplikasyon, na nag-aalok ng halos zero na pagkawala ng throttling habang pinapanatili ang tumpak na kontrol.

Ang pamantayang ISO 4413 at ang mas bagong ISO 16431 (hydraulic system efficiency benchmark) ay gumagabay na ngayon sa mga bagong pagtutukoy ng HPU sa Europe at sa North America, na nagtutulak sa mga manufacturer na mag-publish ng mga na-verify na bilang ng kahusayan bilang bahagi ng dokumentasyon ng pagkuha.

Mga Pamantayan sa Kaligtasan at Pinakamahuhusay na Kasanayan para sa Hydraulic Power Units

Ang mga hydraulic system ay nag-iimbak ng malaking enerhiya — isang 200-litro na reservoir sa 300 bar ay naglalaman ng halos 3,000 kJ ng nakaimbak na enerhiya , maihahambing sa kinetic energy ng isang maliit na kotse na naglalakbay sa 180 km/h. Ang pagkabigong sumunod sa mga pamamaraang pangkaligtasan ay nagdudulot ng malubhang pinsala mula sa high-pressure fluid injection at stored-energy releases.

• Paghihiwalay ng presyon bago ang pagpapanatili: Palaging i-depress ang system at i-lock out/tag out (LOTO) ang power source bago buksan ang anumang koneksyon. Huwag ipagpalagay na ang huminto na motor ay nangangahulugan ng zero pressure ng system — ang mga accumulator at load-induced pressure sa mga cylinder ay maaaring manatili sa buong working pressure nang walang katapusan.
• Mga pinsala sa hydraulic injection: Ang pagtagas ng pinhole sa isang hose sa 200 bar ay maaaring mag-iniksyon ng likido sa balat na walang nakikitang sugat. Ang anumang pinaghihinalaang pinsala sa iniksyon ay nangangailangan ng agarang operasyon - ito ay isang medikal na emerhensiya, hindi isang maliit na hiwa.
• Mga pagitan ng inspeksyon ng hose: Inirerekomenda ng ISO 4413 ang visual hose inspeksyon tuwing 3–6 na buwan at palitan anuman ang kondisyon sa tinukoy na buhay ng serbisyo ng tagagawa (karaniwang 6 na taon mula sa petsa ng paggawa o 4 na taon mula sa petsa ng pag-install).
• Pamamahala ng panganib sa sunog: Ang high-pressure na mineral na oil mist na nag-aapoy sa malapit na pinagmumulan ng init ay isang panganib sa sunog. Ang pagruruta ng mga hose palayo sa maiinit na ibabaw, paggamit ng likidong lumalaban sa sunog sa mga kapaligirang may mataas na peligro, at pag-install ng mga awtomatikong sistema ng pagsugpo malapit sa malalaking HPU ay kinikilalang mga hakbang sa pagbabawas ng panganib.
• Mga nauugnay na pamantayan: ISO 4413 (pangkalahatang mga kinakailangan sa kaligtasan para sa hydraulic fluid power), EN 13135 (cranes — hydraulic equipment), NFPA T2.24.1 (USA hydraulic fluid power safety requirements), at CE Machinery Directive 2006/42/EC para sa European market HPU.

Mga Madalas Itanong Tungkol sa Hydraulic Power

Ano ang pagkakaiba sa pagitan ng hydraulic power at hydraulic pressure?

Ang haydroliko na presyon ay isang bahagi ng haydroliko na kapangyarihan. Ang kapangyarihan ay katumbas ng presyon na pinarami ng daloy ng daloy: P (kW) = [bar × L/min] ÷ 600. Ang isang sistema sa 300 bar na may 5 L/min na daloy ay naghahatid ng 2.5 kW. Ang isa pa sa 100 bar na may 50 L/min ay naghahatid din ng 8.3 kW. Ang mataas na presyon lamang ay hindi nangangahulugan ng mataas na kapangyarihan — ang bilis ng daloy ay mahalaga.

Gaano katagal karaniwang tumatagal ang isang hydraulic power unit?

Sa wastong pagpapanatili ng likido at pagpapalit ng filter, karaniwang tumatagal ang isang mahusay na binuong HPU na pang-industriya 15–25 taon . Ang pump ay karaniwang ang unang bahagi na isusuot, na may rating na buhay ng serbisyo na 8,000–20,000 na oras depende sa uri, presyon ng pagpapatakbo, at kalinisan ng likido. Ang mga gear pump ay ang pinaka matibay sa mga kontaminadong kapaligiran; Ang mga piston pump ay nag-aalok ng pinakamahabang buhay kapag ang kalinisan ng likido ay pinananatili sa ISO 4406 class 16/14/11 o mas mahusay.

Maaari bang gamitin ang isang hydraulic power unit sa labas?

Oo, sa kondisyon na ito ay dinisenyo para sa panlabas na paggamit. Nangangahulugan ito ng IP65 o mas mataas na rating ng electrical enclosure para sa motor at control panel, hindi kinakalawang na asero o coated reservoir at frame, low-temperature fluid (ISO VG 32 o mga synthetic fluid na na-rate sa -40°C para sa mga kondisyon ng arctic), at UV-resistant hose cover. Ang mga mobile HPU sa construction equipment ay likas na idinisenyo para sa panlabas, lahat ng panahon na operasyon.

Ano ang nagiging sanhi ng sobrang init ng hydraulic power unit?

Ang pinakakaraniwang dahilan ay ang maliit o fouled na heat exchanger, labis na internal leakage (na nagre-recirculate ng enerhiya bilang init nang hindi gumagawa ng kapaki-pakinabang na trabaho), isang relief valve na nakatakdang masyadong malapit sa kinakailangang working pressure (na nagiging sanhi ng pag-crack nito nang madalas), at isang reservoir na masyadong maliit para makapagbigay ng sapat na thermal mass. Ang patuloy na pagpapatakbo sa itaas ng 80°C na temperatura ng langis ay magpapaikli nang malaki sa buhay ng bahagi at dapat mag-trigger ng pagsisiyasat.

Ano ang pagkakaiba sa pagitan ng isang open-loop at closed-loop na hydraulic circuit?

Sa isang open-loop circuit, ang nagbabalik na fluid mula sa actuator ay babalik sa reservoir bago muling ilabas sa pump. Ito ang pinakakaraniwang pagsasaayos at pinapasimple ang paglamig at pagsasala. Sa isang closed-loop (o closed-center) na circuit, ang nagbabalik na fluid ay direktang bumabalik sa pumapasok na pump, na may maliit na charge pump lamang na nangunguna sa mga pagkawala ng pagtagas. Ang mga closed-loop na circuit ay pangunahing ginagamit sa mga variable-displacement na hydraulic motor para sa hydrostatic transmission sa mga sasakyan tulad ng combine, compact track loader, at industrial forklift. Nag-aalok sila ng makinis, walang hakbang na kontrol sa bilis sa parehong direksyon nang walang mekanikal na gearbox.

Paano sukat ang isang hydraulic power unit para sa isang bagong aplikasyon?

Nagsisimula ang pagpapalaki sa mga kinakailangan ng actuator: maximum na puwersa (mula sa pagsusuri ng pagkarga), kinakailangang bilis (mula sa mga kinakailangan sa oras ng pag-ikot), at duty cycle (porsiyento ng oras sa ilalim ng buong pagkarga). Mula sa puwersa at cylinder bore, kalkulahin ang working pressure. Mula sa bilis at bore, kalkulahin ang kinakailangang daloy. Mag-apply ng service factor na 1.2–1.3 para masagot ang mga inefficiencies. Pumili ng pump at motor na na-rate para sa mga output na iyon, pagkatapos ay sukatin ang reservoir at cooler para sa nagreresultang pagkarga ng init. Maraming mga manufacturer ng HPU ang nagbibigay ng libreng sizing software — ang pagpasok ng mga parameter na ito ay awtomatikong bumubuo ng inirerekomendang configuration.
