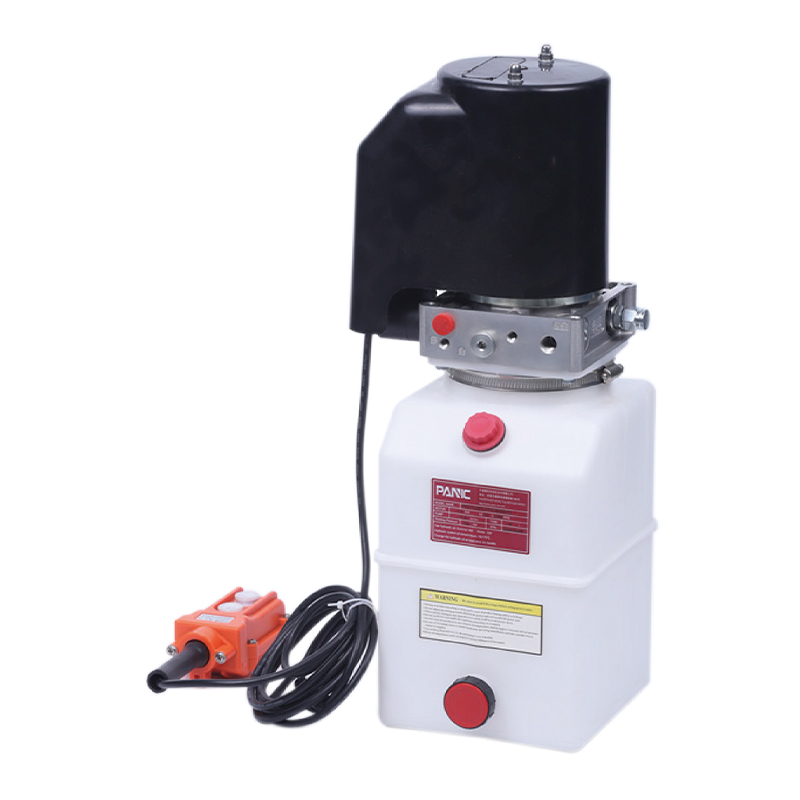

Ang hydraulic power unit na ito ay espesyal na idinisenyo para sa mga dump trailer. Ito ay isinama ng isang high-pressure gear pump, DC carbon brush machine, central valve block, cartridge valve, at tangke ng langis. Ito ay isang tipikal na prinsipyo ng solong-aksyon na umaasa sa pagtaas ng kapangyarihan ng motor sa pagbaba ng timbang sa sarili. Ang system ay maaaring nilagyan ng isang built-in na pare-pareho na balbula ng balanse ng bilis at isang panlabas na adjustable flow valve.May iron at plastic fuel tank na pipiliin.
Kasama sa mga pangunahing tampok ang:
- Prinsipyo ng single-acting: Ang yunit ng kapangyarihan ng dump trailer ay nagpatibay ng isang tipikal na prinsipyo na kumikilos, na umaasa sa motor upang pasiglahin para sa pag-angat, at ang deadweight ng pag-load upang mas mababa. Ang disenyo na ito ay ginagawang simple at mahusay ang system, madaling mapatakbo, at partikular na angkop para sa mga senaryo na nangangailangan ng mabilis na pag -load.
- Panloob at Panlabas na Mga Pagpipilian sa Pagkontrol ng Daloy: Ang system ay maaaring nilagyan ng isang opsyonal na built-in na patuloy na balbula ng balanse ng bilis upang matiyak ang katatagan sa panahon ng pag-alis at maiwasan ang hindi pantay na pag-angat ng haydroliko system dahil sa mga pagbabago sa pag-load. Kasabay nito, ang isang panlabas na nababagay na balbula ng daloy ay maaari ring mapili upang magbigay ng higit na kakayahang umangkop. Maaaring ayusin ng mga gumagamit ang daloy at bilis ng pag -angat ayon sa aktwal na mga pangangailangan upang mapabuti ang kahusayan sa pagpapatakbo.
- Pagpili ng motor: Ang system ay nilagyan ng isang DC carbon brush motor, na may mataas na kahusayan at isang mahabang buhay ng serbisyo, tinitiyak ang matatag na operasyon ng haydroliko na sistema. Ang motor ay maaaring magbigay ng malakas na lakas ng pag -aangat upang matiyak na ang trailer ay maaaring tumakbo nang maayos sa panahon ng pag -alis.
- Pagpili ng materyal na tangke ng gasolina: Magagamit ang mga tanke ng bakal at plastik. Ang mga gumagamit ay maaaring pumili ng naaangkop na materyal ng tangke ayon sa iba't ibang mga kapaligiran sa pagtatrabaho at mga kinakailangan sa pag -load. Ang mga tangke ng bakal ay angkop para sa mataas na pag-load ng trabaho at may malakas na tibay, habang ang mga plastik na tangke ay magaan at angkop para sa mga senaryo na may mga kinakailangan para sa timbang at kakayahang umangkop.
- Disenyo ng Cartridge Hydraulic Valve: Ang mga balbula ng kartutso ay nagbibigay ng tumpak na kontrol ng haydroliko upang matiyak na ang system ay mas mahusay at matatag sa panahon ng operasyon. Kung ito ay nakakataas o ang sariling pagbagsak ng timbang ng pag -load, ang sistema ay maaaring tumpak na nababagay upang maiwasan ang pagbabagu -bago ng presyon at kawalang -tatag.

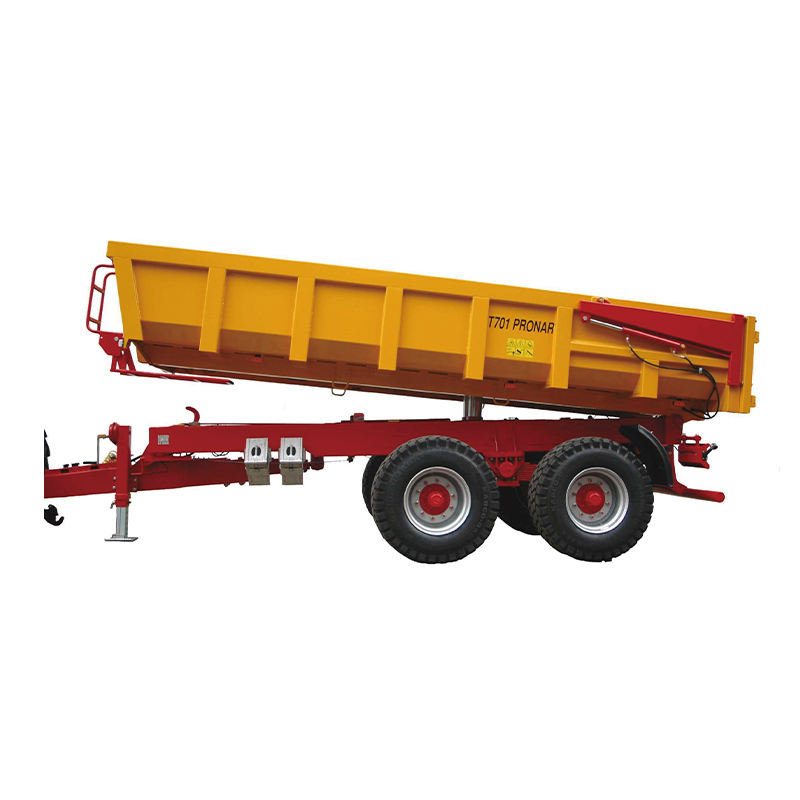

Ang hydraulic power unit na ito ay angkop para sa mga dump trailer at maaaring magbigay sa kanila ng mahusay at matatag na suporta sa haydroliko, lalo na sa mga application na nangangailangan ng maayos na pag -angat at mabilis na pag -alis, na maaaring matiyak ang maayos na operasyon. Ang pagpili ng built-in na pare-pareho ang balbula ng balanse ng bilis at panlabas na adjustable flow valve ay gumagawa din ng operasyon ng haydroliko system na mas nababaluktot at madaling iakma sa iba't ibang mga kondisyon sa pagtatrabaho.
Mga Espesyal na Tala
Ang yunit ng kuryente ay isang sistema ng pagtatrabaho ng S3 at hindi maaaring gumana nang patuloy. Nagsisimula ito sa 10 segundo at huminto sa 90 segundo.
Bago i -install, tiyakin na ang mga hydraulic na sangkap tulad ng silindro ng langis, pipe ng langis, at kasukasuan ay walang mga impurities.
Ang lagkit ng langis ng haydroliko ay dapat na 15- 68st. Hindi. 46 Ang anti-wear na hydraulic oil ay inirerekomenda sa tag-araw, at ang No. 32 mababang temperatura ng hydraulic oil ay inirerekomenda sa taglamig.
Matapos simulan ang operating system sa kauna -unahang pagkakataon, suriin kung sapat ang langis sa tangke ng langis, sa pangkalahatan ay 2 /3 ng tangke ng langis.
Matapos magamit ang system para sa unang 100 oras, ang langis ng haydroliko ay dapat mapalitan, at pagkatapos ay ang langis ng haydroliko ay dapat palitan tuwing 3000 oras.

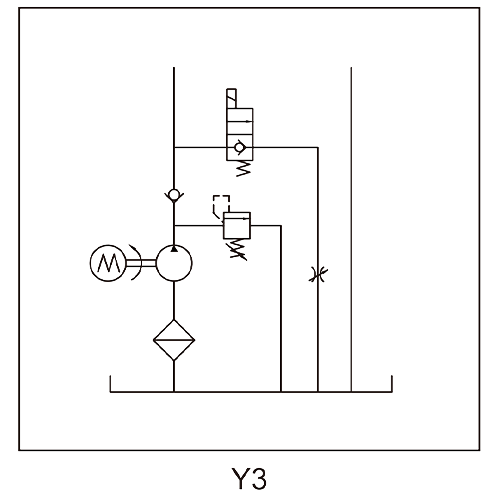

Diagram ng eskematiko
Mga pagtutukoy
| Modelo | Volt | Kapangyarihan | Bilis | Displacemet | Presyon | Tank | Solenoid Vavle Volt |
| PNC-1.6-D12-1/2.1-20-8/W-Y3 | 12vdc | 1.6kw | 2800rpm | 2.1cc/rev | 20Mpa | 8l | 12vdc |
| PNC-2.2-D24-1/2.7-20-10/W-Y3 | 24vdc | 2.2kw | 2600rpm | 2.7cc/rev | 10l | 24vdc |
TANDAAN: Kung kailangan mo ng mga parameter ng system tulad ng pump, pressure at lakas ng motor na may iba't ibang daloy, mangyaring makipag -ugnay sa aming salesman.
