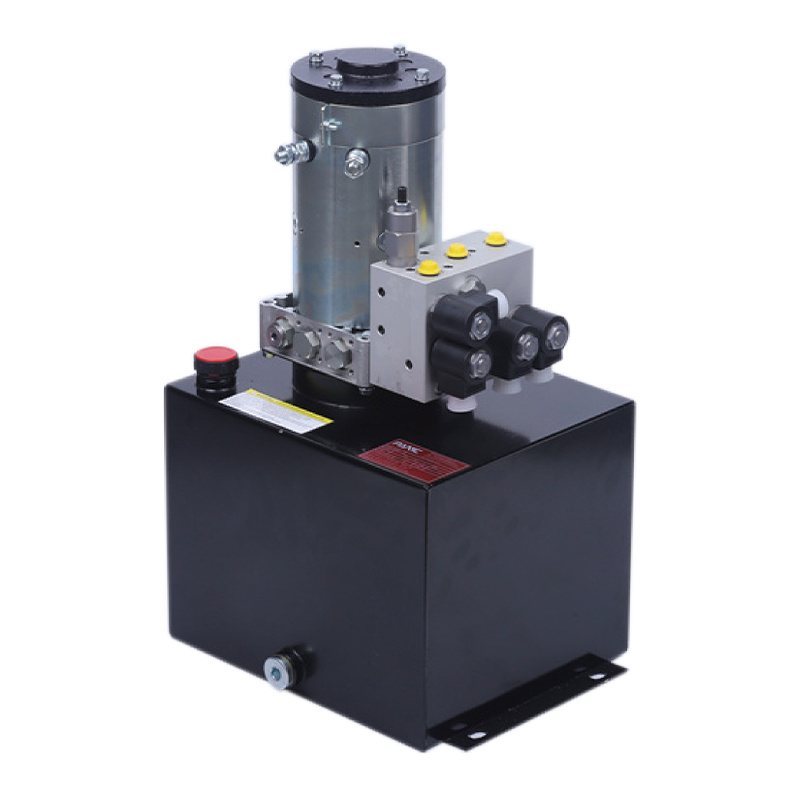

Ang hydraulic power unit na ito ay espesyal na idinisenyo para sa pasulong na stacker. Ito ay isinama ng isang high-pressure gear pump, isang DC carbon brush o brushless motor central valve block, isang balbula ng kartutso, at isang tangke ng langis. Kinokontrol ng isang pangkat ang pag-angat ng isang solong kumikilos na silindro ng langis, at ang iba pang pangkat ay kumokontrol sa harap, likuran, kaliwa, at kanang pagkilos ng isang dobleng kumikilos na silindro ng langis. Mayroon itong opsyonal na kapangyarihan ng motor mula sa 2.2kW- 4KW, solong bilis, dobleng bilis, at proporsyonal na regulasyon ng bilis. May mga tank tank na bakal at plastik na pipiliin.
Kasama sa mga pangunahing tampok ang:
- Multifunctional Hydraulic Control: Ang yunit ng kuryente ng pasulong na paglipat ng stacker ay nilagyan ng dalawang control system. Kinokontrol ng isang set ang single-acting cylinder para sa pag-angat at pagbaba ng stacker, at ang iba pang kinokontrol ang dobleng kumikilos na silindro upang makamit ang paggalaw ng stacker sa apat na direksyon: harap, likod, kaliwa, at kanan. Gamit ang disenyo na ito, ang taas at pag -ilid at paayon na paggalaw ng stacker ay maaaring kontrolado nang sabay, lubos na pagpapabuti ng kakayahang umangkop at kahusayan ng operasyon.
- Pagpili ng kapangyarihan ng motor: Ang kapangyarihan ng motor ay mula sa 2.2kW hanggang 4kW. Ang mga gumagamit ay maaaring pumili ng naaangkop na pagsasaayos ng kuryente ayon sa mga kinakailangan sa pag -load at operasyon ng stacker upang matiyak ang mahusay at matatag na operasyon ng system.
- Pag -aayos ng bilis ng paglusong: Tatlong pababang mga pagpipilian sa bilis ay ibinibigay: solong bilis, dalawahan na bilis at proporsyonal na regulasyon ng bilis. Ang mga gumagamit ay maaaring pumili ng pinaka -angkop na pamamaraan ng pagbaba ayon sa tiyak na senaryo ng aplikasyon upang matiyak ang isang maayos na proseso ng pag -aangat at maiwasan ang panginginig ng boses o kawalang -tatag na dulot ng napakabilis na paglusong.
- Pagpili ng materyal na tangke: Ang yunit ng kuryente ng pasulong na paglipat ng stacker ay nagbibigay ng mga pagpipilian sa tangke ng bakal at plastik. Ang mga tangke ng bakal ay angkop para sa pangmatagalang trabaho na may mataas na pag-load at may mas malakas na tibay, habang ang mga tangke ng plastik ay angkop para sa mga senaryo na may mga kinakailangan para sa timbang at kakayahang umangkop, binabawasan ang pangkalahatang timbang.
- Mahusay na disenyo ng control ng motor at balbula: Ang system ay maaaring mai -configure sa DC carbon brush motor o walang brush na motor ayon sa mga pangangailangan. Ang huli ay may mas mataas na katatagan at mas mababang mga kinakailangan sa pagpapanatili sa panahon ng pangmatagalang paggamit. Ang plug-in hydraulic valve ay nagbibigay ng mas tumpak na kontrol ng likido, pagpapabuti ng katumpakan ng operating at pagiging maaasahan ng stacker.
- Multi-purpose control: Ang hydraulic unit na ito ay hindi lamang kinokontrol ang pag-angat at pagbaba ng stacker, ngunit inaayos din ang paggalaw sa apat na direksyon ng harap, likod, kaliwa at kanan, lubos na pinapahusay ang kakayahang umangkop ng stacker sa isang maliit na puwang, at angkop para sa mga high-density na operating environment tulad ng warehousing at logistik.
Ang hydraulic power unit na ito ay idinisenyo para sa pasulong na paglipat ng mga stacker at maaaring magbigay ng mahusay at matatag na suporta sa kuryente upang matugunan ang iba't ibang mga pangangailangan sa trabaho na kontrolado, na kontrolado ng katumpakan. Kung ito ay nakakataas o pag -ilid ng paggalaw, ang system ay maaaring magbigay ng tumpak na kontrol upang mapabuti ang kahusayan at kaligtasan ng trabaho.
Mga Espesyal na Tala
Ang yunit ng kuryente ay isang S3 na gumaganang sistema at hindi maaaring gumana nang patuloy · Nagsisimula ito sa 10 segundo at huminto sa 90 segundo.
Bago i -install, tiyakin na ang mga sangkap na haydroliko tulad ng silindro ng langis, pipe ng langis, at kasukasuan ay walang mga impurities.
Ang lagkit ng langis ng haydroliko ay dapat na 15 - 68st. Hindi. 46 Ang anti-wear hydraulic oil ay inirerekomenda sa tag-araw, at ang No. 32 na mababang temperatura na hydraulic oil ay inirerekomenda sa taglamig.
Matapos simulan ang operating system sa kauna -unahang pagkakataon, suriin kung sapat ang langis sa tangke ng langis, sa pangkalahatan ay 2 /3 ng tangke ng langis.
Matapos magamit ang system para sa unang 100 oras, ang langis ng haydroliko ay dapat mapalitan, at pagkatapos ay ang langis ng haydroliko ay dapat palitan tuwing 3000 oras.

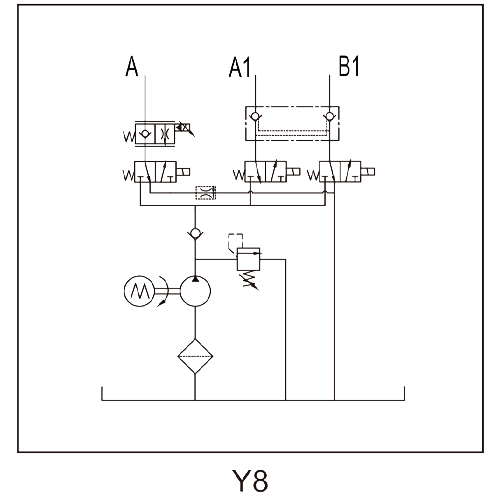

Diagram ng eskematiko
Mga pagtutukoy
| Modelo | Volt | Kapangyarihan | Bilis | Displacemet | Presyon | Tank | Solenoid Vavle Volt |
| PNC-3-D48-1/3.2-20-10/L-Y8 | 24vdc | 3kw | 2600rpm | 3.2cc/rev | 20Mpa | 15l | 24vdc |
| PNC-4-D24-1/3.7-20-10/L-Y8 | 48vdc | 4kw | 3500rpm | 3.7cc/rev | 48vdc |
TANDAAN: Kung kailangan mo ng mga parameter ng system tulad ng pump, pressure at lakas ng motor na may iba't ibang daloy, mangyaring makipag -ugnay sa aming salesman.
