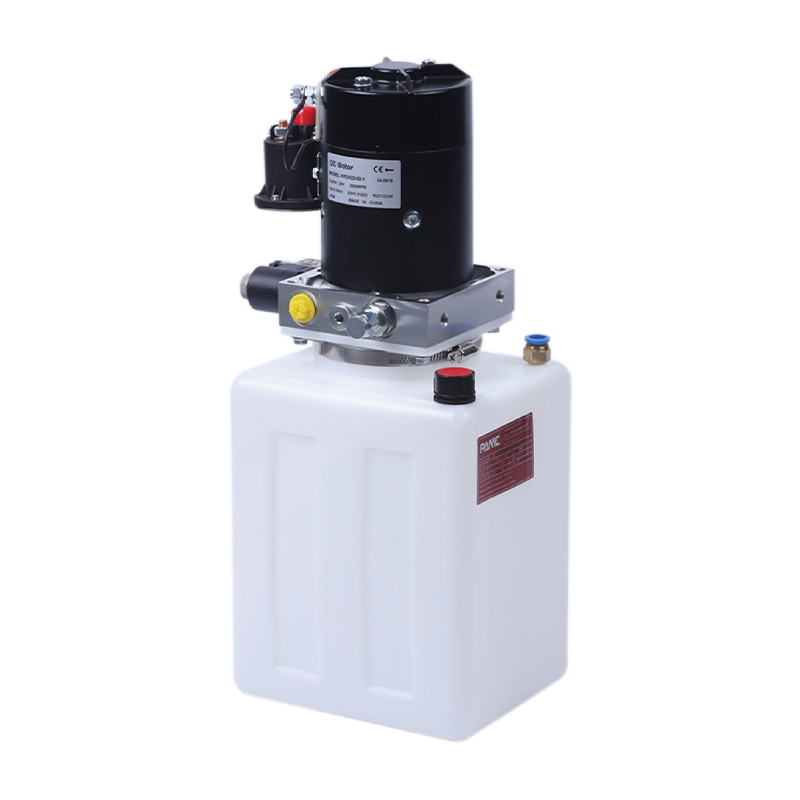

Ang hydraulic power unit ng buong electric stacker ay espesyal na idinisenyo para sa buong electric stacker. Ito ay isinama ng isang high-pressure gear pump, isang DC brush motor central valve block, isang balbula ng kartutso, at isang tangke ng langis. Ang pagtaas at pagkahulog ay kinokontrol ng motor at solenoid valve, na may opsyonal na kapangyarihan ng motor mula sa 2.2 kW-4kW, solong bilis, dobleng bilis, at proporsyonal na regulasyon ng bilis. May mga tank tank na bakal at plastik na pipiliin.
Kasama sa mga pangunahing tampok
- Kontrol ng Elektriko: Ang hydraulic power unit ng buong electric stacker ay kinokontrol ng isang motor at isang solenoid valve, na maaaring tumpak na ayusin ang pag -angat at pagbaba ng pagkilos ng stacker. Ang tumataas at pagbaba ng mga pag -andar na kinokontrol ng solenoid valve ay ginagawang mas nababaluktot at makinis ang operasyon ng stacker.
- Maramihang mga pagpipilian sa kapangyarihan ng motor: Ang kapangyarihan ng motor ay maaaring mapili mula sa 2.2kW hanggang 4kW. Ang mga gumagamit ay maaaring pumili ng naaangkop na kapangyarihan ng motor ayon sa iba't ibang mga kinakailangan sa pag -load upang matiyak ang mahusay na operasyon ng system sa ilalim ng iba't ibang mga kondisyon sa pagtatrabaho.
- Flexible Descent Bilis Selection: Ang hydraulic power unit ng buong electric stacker ay nagbibigay ng tatlong mga mode ng paglusong: solong bilis, dalawahan na bilis at proporsyonal na regulasyon ng bilis. Ang mga gumagamit ay maaaring pumili ng pinaka -angkop na bilis ng paglusong ayon sa mga pangangailangan sa trabaho upang matiyak ang katatagan at kaligtasan ng stacker sa iba't ibang mga sitwasyon sa pagtatrabaho.
- Pagpili ng materyal na tangke: Nagbibigay ang Hydraulic Unit ng dalawang pagpipilian: Iron Tank at Plastic Tank. Ang mga tangke ng bakal ay angkop para sa pangmatagalang paggamit ng high-load, tinitiyak ang mas mahusay na tibay; Habang ang mga plastik na tangke ay mas magaan at angkop para sa mga kapaligiran ng aplikasyon na may mahigpit na mga kinakailangan sa timbang ng kagamitan.
- Disenyo ng Cartridge Hydraulic Valve: Ang system ay nagpatibay ng disenyo ng balbula ng kartutso, na maaaring mapabuti ang kawastuhan ng kontrol ng likido at bilis ng pagtugon, na ginagawang mas mahusay at maaasahan ang hydraulic system ng stacker.
- Motor at Solenoid Valve Control: Ang kumbinasyon ng DC carbon brush motor at solenoid valve ay ginagawang mas maayos ang operasyon ng stacker, mas tumpak ang pag -angat, at mabilis na nagsisimula ang system, binabawasan ang basura ng enerhiya at pagpapabuti ng pangkalahatang kahusayan sa pagpapatakbo.

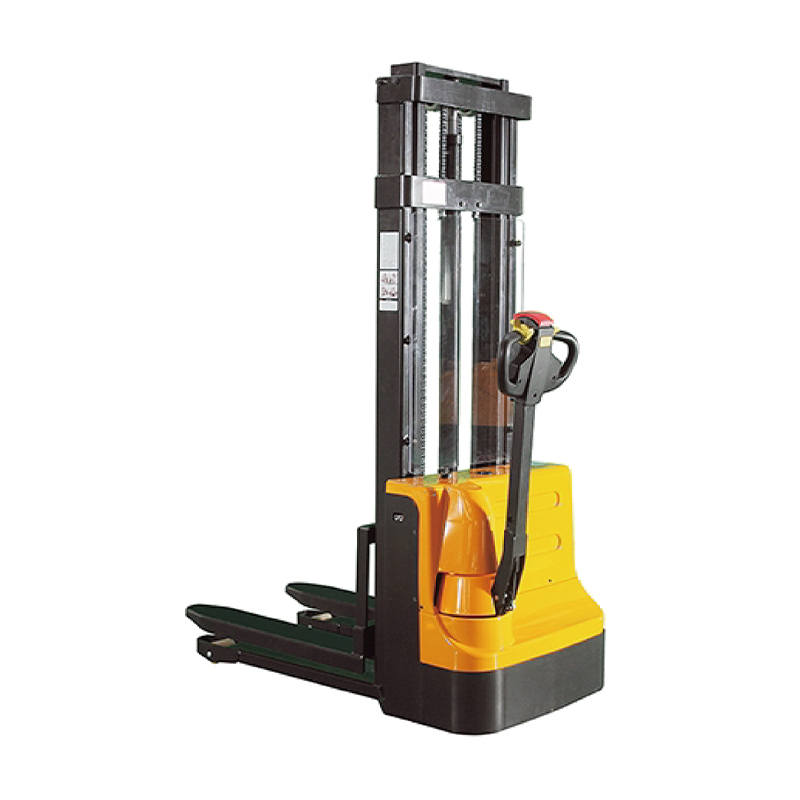

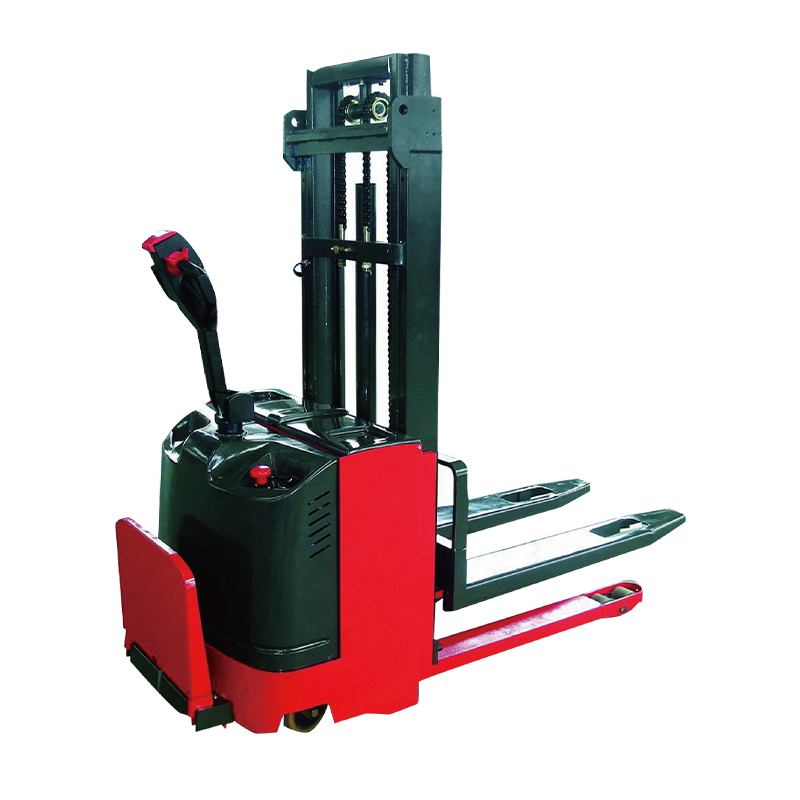

Ang hydraulic power unit na ito ay angkop para sa all-electric stackers at maaaring magbigay sa kanila ng matatag na suporta sa haydroliko, lalo na sa mga nagtatrabaho na kapaligiran na nangangailangan ng mabilis na pag-aangat at nababaluktot na regulasyon ng bilis, na maaaring epektibong mapabuti ang kahusayan sa trabaho. Ang kumbinasyon ng cartridge hydraulic valve at system control system ay nagsisiguro ng tumpak na kontrol at mahusay na operasyon ng haydroliko system, na umaangkop sa iba't ibang uri ng mga operasyon ng pag -stack.
Mga Espesyal na Tala
Ang yunit ng kuryente ay isang sistema ng pagtatrabaho ng S3 at hindi maaaring gumana nang patuloy. Nagsisimula ito sa 10 segundo at huminto sa 90 segundo.
Bago i -install, tiyakin na ang mga sangkap na haydroliko tulad ng silindro ng langis, pipe ng langis, at kasukasuan ay walang mga impurities.
Ang lagkit ng langis ng haydroliko ay dapat na 15 - 68st. Hindi. 46 Ang anti-wear hydraulic oil ay inirerekomenda sa tag-araw, at ang No. 32 na mababang temperatura na hydraulic oil ay inirerekomenda sa taglamig.
Matapos simulan ang operating system sa unang pagkakataon, suriin kung sapat ang langis sa tangke ng langis, sa pangkalahatan ay 2/3 ng tangke ng langis.
Matapos magamit ang system para sa unang 100 oras, ang langis ng haydroliko ay dapat mapalitan, at pagkatapos ay ang langis ng haydroliko ay dapat palitan tuwing 3000 oras.

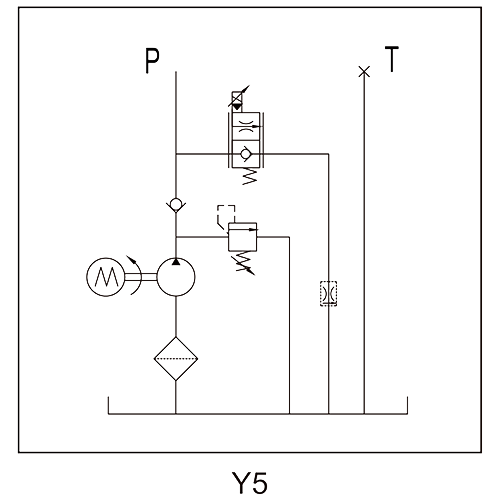

Diagram ng eskematiko
Mga pagtutukoy
(Hydraulic power unit ng buong electric stacker 1)
| Modeloo | Volt | Kapangyarihan | Bilis | Paglalagay | Presyon | Tank | Solenoid valve boltahe |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24vdc | 2.2kw | 260orpm | 2.7cc/rev | 20Mpa | 5l | 24v |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3kw | 3.2cc/rev | 10l | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4kw | 350orpm | 3.5cc/rev |
(Hydraulic power unit ng buong electric stacker 2)
| Modeloo | Volt | Kapangyarihan | Bilis | Paglalagay | Presyon | Tank | Solenoid valve boltahe |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24vdc/48VDC | 2.2kw | 2600rpm | 2.7cc/rev | 20Mpa | 5l | 24v |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3kw | 3.2cc/rev | 10l | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4kw | 3500rpm | 3.5cc/rev |
Tandaan: Kung kailangan mo ng mga parameter ng system tulad ng pump, pressure, at motor power na may iba't ibang daloy, mangyaring makipag -ugnay sa aming salesman.
