Paano Gumagana ang Hydraulic Power Unit: Kumpletong Gabay

Paano Gumagana ang Hydraulic Power Unit: Ang Maikling Sagot

A hydraulic power unit (HPU) gumagana sa pamamagitan ng paggamit ng de-koryenteng motor o combustion engine upang magmaneho ng hydraulic pump, na kumukuha ng likido mula sa isang reservoir at pinipindot ito. Ang naka-pressure na fluid na iyon ay idinidirekta sa pamamagitan ng mga control valve sa mga actuator - mga cylinder o hydraulic motors - na nagko-convert ng fluid energy sa mekanikal na puwersa o paggalaw. Sa sandaling makumpleto ng likido ang trabaho nito, babalik ito sa reservoir, kung saan ito ay sinasala at pinalamig bago ulitin ang cycle.

Ang closed-loop na prosesong ito ay nagbibigay-daan sa isang compact unit na makabuo ng napakalaking puwersa. Isang karaniwang pang-industriyang HPU na tumatakbo sa 3,000 PSI (207 bar) ay maaaring maghatid ng libu-libong libra ng puwersa ng pagtulak o paghila sa pamamagitan ng medyo maliit na silindro, kaya naman ang mga hydraulic system ay nananatiling nangingibabaw na pagpipilian sa mga heavy equipment, manufacturing presses, aerospace ground support, at marine application.

Mga Pangunahing Bahagi ng a Hydraulic Power Unit

Ang pag-unawa kung paano gumagana ang isang hydraulic power unit ay nagsisimula sa pag-alam kung ano ang ginagawa ng bawat pangunahing bahagi. Ang bawat HPU — mula sa isang 1-gallon na bench-top unit hanggang sa isang 500-gallon na industrial power pack — ay naglalaman ng parehong pangunahing mga bloke ng gusali.

Reservoir (Hydraulic Tank)

Iniimbak ng reservoir ang supply ng hydraulic fluid. Ito ay hindi lamang isang passive na lalagyan. Ang isang mahusay na disenyong reservoir ay nagbibigay-daan sa entrained air upang makatakas mula sa bumabalik na likido, nagbibigay ng sapat na lugar sa ibabaw para sa pag-alis ng init, at gumagamit ng mga panloob na baffle upang paghiwalayin ang linya ng pagbabalik mula sa pump suction inlet. Pinipigilan ng paghihiwalay na ito ang mainit, aerated return fluid mula sa agarang muling pagpasok sa pump. Iminumungkahi ng mga panuntunan sa paglaki ng tangke ng dami ng likido na katumbas ng tatlo hanggang limang beses ang rate ng daloy ng pump bawat minuto , kahit na ang mga high-duty-cycle system ay kadalasang nangangailangan ng higit pa.

Prime Mover (Electric Motor o Engine)

Ang prime mover ay nagbibigay ng mekanikal na enerhiya na nagtutulak sa bomba. Sa pang-industriya at nakatigil na mga aplikasyon, a tatlong-phase AC electric motor ay karaniwan, karaniwang mula sa 1 HP para sa maliliit na pagpindot sa tindahan hanggang sa mahigit 200 HP para sa malalaking hydraulic press lines o injection molding machine. Ang mga mobile equipment — mga excavator, skid steer, crane — ay gumagamit ng diesel engine ng sasakyan bilang prime mover, na may power take-off (PTO) na kumukonekta dito sa hydraulic pump.

Hydraulic Pump

Ang bomba ay ang puso ng hydraulic power unit. Hindi ito lumilikha ng presyon - lumilikha ito ng daloy. Nabubuo lamang ang presyon kapag ang daloy na iyon ay nakakatugon sa paglaban (isang pagkarga). Tatlong uri ng bomba ang nangingibabaw:

• Mga gear pump: Simple, abot-kaya, at mapagparaya sa kontaminasyon. Nakapirming displacement. Karaniwan sa mga log splitter, dump truck, at murang power pack. Karaniwang kahusayan: 80–85%.
• Vane pump: Mas tahimik na operasyon at mahusay na volumetric na kahusayan. Ginagamit sa mga machine tool at pang-industriya na kagamitan na nangangailangan ng makinis, mababang ingay na pagganap.
• Mga bomba ng piston: High-pressure na kakayahan (hanggang 6,000 PSI at higit pa), variable na mga opsyon sa displacement, at mataas na kahusayan (90–95%). Ang karaniwang pagpipilian para sa hinihingi na mga application tulad ng hydraulic presses, injection molding, at aerospace.

Mga Control Valve

Ang mga control valve ay namamahala kung saan napupunta ang fluid, kung gaano ito kabilis gumagalaw, at kung gaano kalaki ang pressure na pinapayagan. Ang tatlong pangunahing kategorya ay:

• Directional control valve (mga DCV): Tukuyin kung aling port ng actuator ang tumatanggap ng may presyon na likido at alin ang babalik sa tangke. Ang mga DCV na pinapatakbo ng solenoid ay nagbibigay-daan sa malayuan o awtomatikong kontrol.
• Mga pressure control valve: Isama ang mga relief valve (na nagtatakda ng maximum pressure limit ng system), pressure-reducing valve, at sequence valve. Ang relief valve ay isang kritikal na aparatong pangkaligtasan — kung wala ito, maaaring magkaroon ng pressure ang isang naka-block na actuator hanggang sa mabigo ang isang bagay.
• Mga balbula ng kontrol sa daloy: I-regulate ang bilis ng actuator sa pamamagitan ng paghihigpit o pagsukat ng daloy ng fluid. Ito ay kung paano kinokontrol ng mga operator ang extension at bilis ng pagbawi ng mga cylinder.

Mga actuator

Ang mga actuator ay ang mga output device na nagko-convert ng hydraulic fluid power pabalik sa mekanikal na trabaho. Hydraulic cylinders gumawa ng linear na puwersa at paggalaw - pagpapalawak o pag-urong ng baras. Mga haydroliko na motor gumawa ng rotary motion at torque. Ang pagpili ay ganap na nakasalalay sa kung anong uri ng paggalaw ang kinakailangan ng aplikasyon.

Sistema ng Pagsala

Ang kontaminasyon ay ang numero-isang sanhi ng pagkabigo ng hydraulic component — ang mga survey sa industriya ay patuloy na iniuugnay 70–80% ng mga hydraulic failure sa kontaminasyon ng likido. Ang mga filter ay nakaposisyon sa pagsipsip (upang protektahan ang pump), presyon (upang protektahan ang mga bahagi sa ibaba ng agos), at bumalik (upang linisin ang likido bago ito muling pumasok sa reservoir). Ang mga rating ng filter ay ipinahayag sa microns; karamihan sa mga system ay nagta-target ng antas ng kalinisan na ISO 4406 Class 16/14/11 o mas mahusay.

Heat Exchanger o Cooler

Ang mga hydraulic system ay gumagawa ng init — halos 25–30% ng input power ay karaniwang nawawala bilang init sa isang karaniwang sistema. Ang likidong gumagana sa itaas ng 180°F (82°C) ay mabilis na bumababa, na nagpapabilis sa pagkasira ng seal at oksihenasyon. Ang mga air-blast cooler o water-cooled na heat exchanger ay nagpapanatili ng fluid temperature sa loob ng inirerekomendang operating range, karaniwan 100°F hanggang 140°F (38°C hanggang 60°C) .

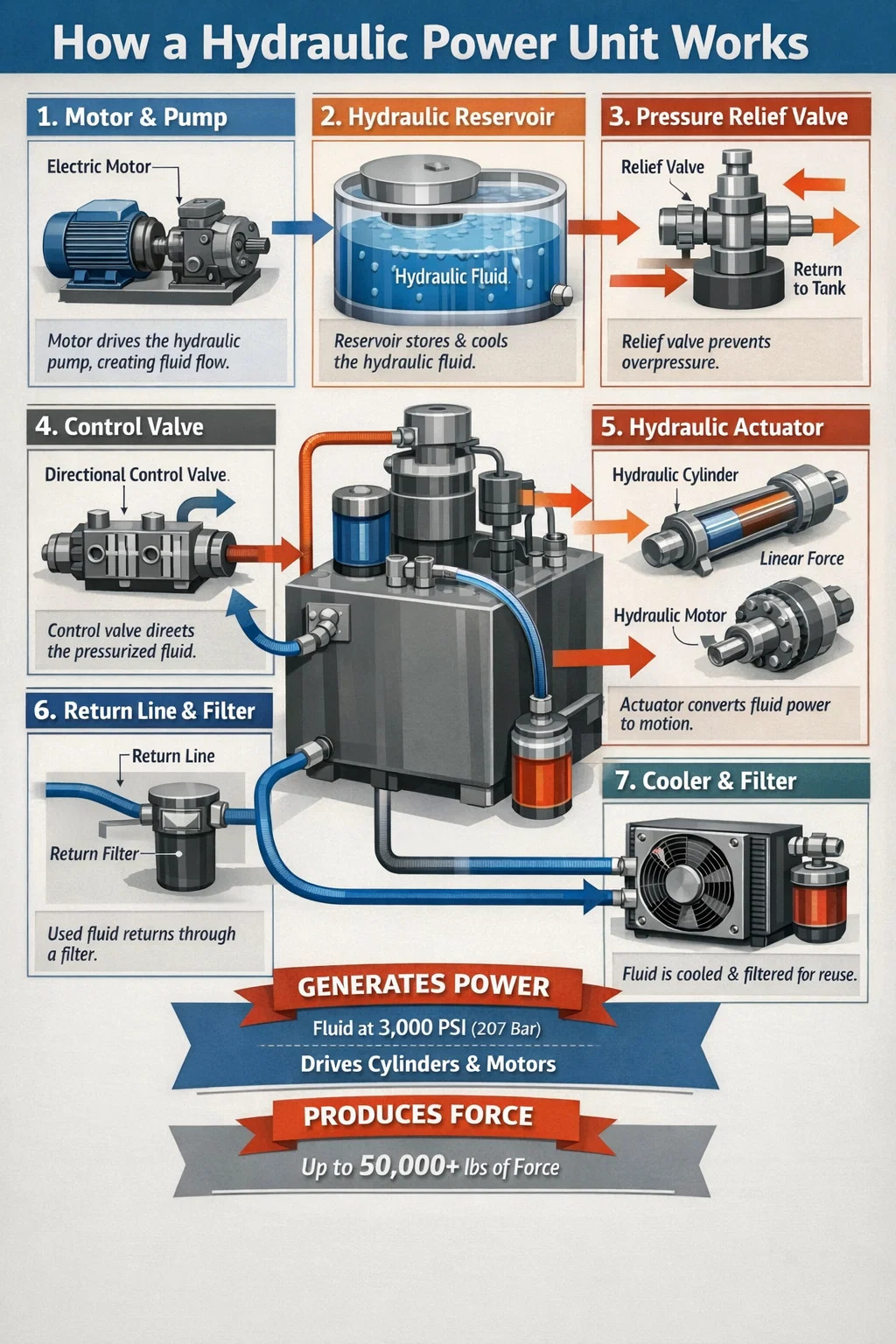

Step-by-Step na Operating Cycle ng isang Hydraulic Power Unit

Ang pagsira sa operating cycle ay ginagawang malinaw kung paano gumagana ang isang hydraulic power unit mula simula hanggang matapos:

1. Nagsisimula ang motor, umiikot ang bomba: Pinaikot ng prime mover ang pump. Panloob na pump geometry — pag-meshing ng mga ngipin ng gear, umiikot na piston, o sliding vane — ay lumilikha ng lumalawak at kumukunot na mga silid na kumukuha ng likido mula sa reservoir sa pamamagitan ng suction line.
2. Mga presyon ng likido: Pinipilit ng pump ang fluid papunta sa pressure line sa isang flow rate na tinutukoy ng pump displacement at RPM. Nagkakaroon ng pressure habang ang fluid ay nakakaharap ng resistensya — ang bigat ng isang load, isang saradong balbula, o ang puwersa na kinakailangan upang ilipat ang isang actuator.
3. Pinapanatili ng relief valve ang limitasyon ng system: Kung lumampas ang presyon sa setting ng relief valve (hal., 3,000 PSI), bubukas ang balbula at nilalampasan ang labis na daloy pabalik sa tangke, na nagpoprotekta sa lahat ng bahagi.
4. Ang mga ruta ng balbula ng direksyon ay likido: Ang isang operator o control system ay nagpapasigla sa isang solenoid, na nagpapalipat-lipat ng direksyong balbula. Ang naka-pressure na likido ay nakadirekta sa isang port ng isang silindro o motor.
5. Gumagalaw ang actuator: Ang fluid pressure na kumikilos sa piston area ay lumilikha ng puwersa (Force = Pressure × Area). Ang isang 4-inch bore cylinder sa 2,500 PSI ay gumagawa ng humigit-kumulang 31,400 lbf ng puwersa ng pagtulak .
6. Ang pagbabalik ng likido ay dumadaloy pabalik: Ang likidong inilipat mula sa tapat na bahagi ng actuator ay naglalakbay pabalik sa direksyon ng balbula at pabalik na linya sa reservoir, na dumadaan sa return filter.
7. Ang likido ay pinalamig at sinala: Sa reservoir, ang likido ay naninirahan, naglalabas ng entrained na hangin, at pinalamig. Pagkatapos ay handa na itong ibalik sa suction line para sa susunod na cycle.

Mga Uri ng Hydraulic Power Unit at Kanilang Mga Pagkakaiba sa Pagpapatakbo

Hindi lahat ng hydraulic power unit ay gumagana sa parehong paraan sa loob. Ang mga pagpipilian sa disenyo ay makabuluhang nakakaapekto sa pagganap, kahusayan, at pagiging angkop sa aplikasyon.

Variable Displacement Pump Systems

Sa isang variable na displacement HPU, awtomatikong inaayos ng pump ang daloy ng output nito upang tumugma sa demand ng system. Kapag ang isang actuator ay may hawak na posisyon at walang paggalaw na kailangan, ang pump ay nagde-desto at naghahatid lamang ng sapat na daloy upang mapanatili ang presyon. Kapansin-pansing binabawasan nito ang pagbuo ng init at pagkonsumo ng enerhiya kumpara sa mga fixed-displacement system na patuloy na lumalampas sa labis na daloy sa ibabaw ng relief valve. Ang mahusay na ipinatupad na mga variable displacement system ay maaaring mabawasan ang pagkonsumo ng enerhiya sa pamamagitan ng 30–50% kumpara sa maihahambing na mga disenyo ng fixed-displacement.

Mga Variable Speed Drive na HPU

Sa halip na pag-iba-iba ang displacement ng pump, ang VSD hydraulic power unit ay nag-iiba-iba ng bilis ng motor sa pamamagitan ng variable frequency drive (VFD). Kapag bumaba ang demand, ang motor ay bumagal sa halip na ang pump ay lumalampas sa daloy. Ang mga system na ito ay lalong popular sa mga modernong pasilidad na pang-industriya dahil binabawasan ng mga ito ang parehong mga gastos sa enerhiya at mga antas ng ingay — ang isang VSD-driven na HPU sa idle ay maaaring gumana sa mas mababa sa 65 dB(A) , kumpara sa 75–80 dB(A) para sa isang maginoo na yunit sa buong bilis.

Hydraulic Fluid: Ang Medium na Nagpapagana sa Lahat

Higit pa sa pagpapadala ng presyon ang nagagawa ng hydraulic fluid. Pinapadulas nito ang bawat panloob na bomba at bahagi ng motor, dinadala ang init mula sa mga friction point, pinipigilan ang kaagnasan, at tinatakpan ang mga clearance sa pagitan ng mga gumagalaw na bahagi. Ang pagpili at pagpapanatili ng tamang likido ay kasinghalaga ng pagpili ng tamang bomba.

Lagkit at Epekto Nito

Ang lagkit ay ang nag-iisang pinakamahalagang katangian ng likido sa isang hydraulic system. ISO VG 46 ang mineral na langis ay ang pinakakaraniwang pagpipilian para sa mga pang-industriyang HPU na tumatakbo sa normal na mga kapaligiran sa temperatura. Ang lagkit na masyadong mababa ay nagdudulot ng pagtaas ng panloob na pagtagas ng bomba at pinabilis na pagkasira. Ang lagkit na masyadong mataas ay nagpapataas ng resistensya, lumilikha ng mas maraming init, at maaaring magutom ang pump sa malamig na pagsisimula. Karamihan sa mga system ay tumutukoy ng isang hanay ng lagkit ng 25–54 cSt sa operating temperature .

Mga Uri ng Fluid na Ginagamit sa Hydraulic Power Units

• Mineral na langis: Standard para sa karamihan ng mga pang-industriya at mobile na application. Magandang lubricity, malawak na magagamit, cost-effective. Hindi angkop kung saan malaki ang panganib sa sunog.
• Mga likidong lumalaban sa sunog (HFA, HFB, HFC, HFD): Kinakailangan sa mga mill ng bakal, pagpapatakbo ng die casting, at iba pang mga kapaligirang may mataas na temperatura. Ang mga uri ng water-glycol at sintetikong ester ay pinakakaraniwan.
• Mga nabubulok na likido: Nakabatay sa ester ng gulay o polyalkylene glycol (PAG). Ipinag-uutos sa mga application na sensitibo sa kapaligiran — kagamitan sa panggugubat, mga platform sa malayo sa pampang, pagtatayo ng daluyan ng tubig.
• Phosphate ester fluid: Ginagamit sa komersyal na aviation hydraulic system para sa kanilang mahusay na paglaban sa sunog at katatagan sa mataas na presyon ng pagpapatakbo (hanggang sa 3,000 PSI sa mga sistema ng sasakyang panghimpapawid).

Mga Karaniwang Application na Umaasa sa Mga Hydraulic Power Unit

Ang dahilan kung bakit ginagamit ang mga hydraulic power unit sa napakaraming industriya ay bumaba sa isang pangunahing bentahe: walang ibang teknolohiya ang naghahatid ng maihahambing na density ng puwersa sa parehong halaga . Ang isang 10 HP hydraulic power unit ay maaaring makabuo ng higit sa 50,000 lbf ng puwersa sa pamamagitan ng isang maliit na silindro. Ang isang electric linear actuator na may katumbas na kapasidad ng puwersa ay nagkakahalaga ng ilang beses na mas malaki at sumasakop ng mas maraming espasyo.

Pang-industriya na Paggawa

Ang mga hydraulic press machine ay ang backbone ng metal stamping, forging, at forming. Ang isang 500-toneladang hydraulic press ay gumagamit ng HPU na naghahatid ng daloy sa 3,000–5,000 PSI upang mabuo ang toneladang kailangan para makabuo ng mga bahagi ng bakal. Gumagamit ang mga injection molding machine ng mga HPU para makabuo ng clamping force — karaniwan 100 hanggang 6,000 tonelada — na nagtataglay ng mga bahagi ng amag sa panahon ng plastic injection.

Construction at Mobile Equipment

Ang bawat excavator, bulldozer, at crane ay umaasa sa hydraulic power. Ang isang mid-size na excavator (20-toneladang klase) ay karaniwang may dalang HPU na naghahatid 50–80 galon kada minuto sa 5,000 PSI para paganahin ang boom, arm, bucket, at swing function nang sabay-sabay. Ang compact na pakete ng isang HPU ay nagbibigay-daan sa lahat ng kapangyarihang ito na ma-package sa loob ng swing frame ng makina.

Aerospace at Depensa

Gumagamit ang komersyal na sasakyang panghimpapawid ng mga onboard na hydraulic power unit - kadalasang tinatawag na hydraulic power pack - upang patakbuhin ang mga ibabaw ng kontrol sa paglipad, landing gear, at mga thrust reverser. Gumagana ang hydraulic system ng Boeing 737 sa 3,000 PSI at gumagamit ng dalawang independiyenteng engine-driven na pump system at mga electric backup na bomba. Gumagamit ang mga sasakyang militar ng mga HPU para sa pag-ikot ng turret, leveling ng suspensyon, at pagpoposisyon ng sistema ng armas.

Marine at Offshore

Ang mga steering system ng barko (hydraulic ram-type steering gears), deck crane, anchor windlasses, at offshore blowout preventer (BOP) system ay gumagamit lahat ng mga dedikadong HPU. Ang mga subsea BOP control system ay gumagamit ng mga HPU na may kakayahang gumana sa 5,000 PSI , na may mga nagtitipon na bangko na tinitiyak ang kakayahan sa pagsasara ng emergency kahit na nabigo ang pangunahing supply ng kuryente.

Paghawak at Pag-angat ng Materyal

Ang mga dock leveler, scissor lift, vehicle hoist, at garbage truck compactor ay gumagamit ng maliliit hanggang katamtamang HPU. Ang isang two-post automotive lift na na-rate para sa 10,000 lbs ay karaniwang gumagamit ng a 2 HP, 2-galon na HPU gumagana sa 2,500–3,000 PSI — na nagpapakita kung paano kakayanin ng isang maliit na yunit ang malalaking karga kapag inilapat ang wastong sukat ng cylinder.

Presyon, Daloy, at Kapangyarihan: Ang Physics sa Likod ng Hydraulic Force

Ang isang praktikal na pag-unawa sa pinagbabatayan ng pisika ay tumutulong sa mga operator at mga inhinyero sa laki ng mga system nang tama at mabisang masuri ang mga problema.

Batas ni Pascal ay ang pangunahing prinsipyo: ang presyon na inilapat sa isang nakakulong na likido ay ipinapadala nang pantay sa lahat ng direksyon sa buong likido. Ito ang nagpapahintulot sa isang maliit na bomba na makabuo ng napakalaking puwersa sa pamamagitan ng isang malaking-butas na silindro — ang presyon ay pareho sa saksakan ng bomba at sa mukha ng silindro ng piston, ngunit ang puwersa ay pinarami ng mas malaking lugar.

Mga pangunahing hydraulic formula na namamahala sa kung paano gumagana ang isang hydraulic power unit:

• Force (lbf) = Pressure (PSI) × Area (in²): Ang 5-inch bore cylinder (lugar = 19.6 in²) sa 3,000 PSI ay bumubuo ng 58,800 lbf na puwersa ng pagtulak.
• Daloy (GPM) = Pag-aalis (in³/rev) × RPM ÷ 231: Ang gear pump na may 1.5 in³/rev displacement sa 1,800 RPM ay naghahatid ng humigit-kumulang 11.7 GPM.
• Hydraulic horsepower = Pressure (PSI) × Daloy (GPM) ÷ 1,714: Ang isang system na tumatakbo sa 3,000 PSI at 10 GPM ay nangangailangan ng humigit-kumulang 17.5 hydraulic horsepower. Sa karaniwang mga pump at kahusayan ng motor, ang aktwal na motor draw ay humigit-kumulang 20–22 HP.
• Bilis ng silindro (sa/min) = Daloy (sa³/min) ÷ Lugar (sa²): Ang mas mataas na daloy ay nangangahulugan ng mas mabilis na paggalaw ng actuator; mas mabagal na gumagalaw ang malalaking bore cylinder para sa parehong rate ng daloy.

Mga Karaniwang Problema sa Hydraulic Power Unit at Ano ang Nagdudulot ng mga Ito

Maging ang isang mahusay na disenyong HPU ay magkakaroon ng mga isyu sa paglipas ng panahon. Ang pag-alam sa mga sintomas at sanhi ng ugat ay nagpapabilis ng diagnosis at nagpapababa ng downtime.

Overheating

Ang temperatura ng likido ay lumampas 180°F (82°C) ay ang pinakakaraniwang problema sa pagpapatakbo. Kasama sa mga sanhi ang isang maliit na palamigan, mga baradong palikpik na palikpik, labis na panloob na pagtagas sa mga pagod na bahagi (na nagko-convert ng pressure energy sa init), o isang relief valve na nakatakdang masyadong mataas para sa tuluy-tuloy na operasyon. Ang bawat 18°F (10°C) na tumaas sa itaas ng inirerekomendang hanay ng temperatura ay humigit-kumulang na nagdodoble sa rate ng fluid oxidation at seal degradation.

Mabagal o Mahinang Pagganap ng Actuator

Ang mabagal na extension ng cylinder na sinamahan ng normal na presyon ng system ay kadalasang nagpapahiwatig ng problema sa daloy — pagod na pump, baradong suction strainer, o bahagyang saradong suction shutoff valve. Ang mahinang puwersa sa normal na daloy ay nagpapahiwatig ng hindi sapat na presyon — suriin ang setting ng relief valve at hanapin ang panloob na cylinder bypass (mga pagod na piston seal). Naghahatid ng bomba mas mababa sa 85% ng rate ng daloy nito sa operating pressure ay karaniwang dahil sa pagpapalit o muling pagtatayo.

Sobrang Ingay

Cavitation — kung saan ang pump ay hindi makatanggap ng sapat na supply ng likido — ay gumagawa ng kakaibang hiyawan o paggiling na tunog. Nagdudulot ito ng mabilis na pagkasira ng bomba. Kasama sa mga sanhi ang isang naka-block na filter ng pagsipsip, ang lagkit ng likido na masyadong mataas para sa mga kondisyon (lalo na sa malamig na simula), o isang linya ng pagsipsip na masyadong maliit o masyadong mahaba. Ang aeration, na dulot ng pagpasok ng hangin sa pamamagitan ng maluwag na mga kabit sa gilid ng higop, ay gumagawa ng ibang tunog — higit pa sa pag-ungol o pagkarattle — at nagiging sanhi ng spongy actuator na gawi.

Panlabas na Leakage

Ang pagtagas ng hydraulic fluid ay parehong problema sa pagpapanatili at panganib sa kaligtasan. Ang mga seal ay tumitigas at nagbibitak kapag nalantad sa init at kontaminadong likido. Ang high-pressure hydraulic fluid na na-inject sa balat mula sa pagtagas ng pinhole sa isang hose ay a medikal na emergency — maaari itong maging sanhi ng malubhang pagkasira ng tissue kahit na ang unang sugat ay mukhang maliit. Ang regular na inspeksyon at pagpapalit ng hose sa isang naka-iskedyul na batayan (karaniwan ay tuwing 4-6 na taon anuman ang hitsura) ay karaniwang kasanayan sa responsableng mga programa sa pagpapanatili.

Hindi Nabubuo ang Presyon para Magtakda ng Punto

Kung hindi maabot ng system ang pressure setting nito, ang relief valve ay maaaring ma-stuck open, mali ang set, o masira. Ang panloob na pagkasira ng bomba na nagdudulot ng labis na bypass ay isa pang madalas na dahilan. Sistematikong suriin muna ang relief valve — ihiwalay ito at direktang subukan ang presyon ng saksakan ng bomba. Ang isang mahusay na pump ay dapat na madaling makamit ang 110–120% ng system rated pressure sa isang deadhead test bago bumukas ang relief valve.

Pagpapanatili ng Hydraulic Power Unit: Ano Ang Talagang Nagpapataas ng Buhay ng Serbisyo

Ang isang maayos na pinapanatili na hydraulic power unit ay maaaring maghatid 20,000 oras ng buhay ng serbisyo para sa reservoir, mga balbula, at mga pangunahing bahagi ng istruktura. Ang mga pump sa malinis na sistema na may maayos na likido ay karaniwang umaabot sa 10,000–15,000 na oras. Ang mga napapabayaang sistema ay maaaring mabigo nang husto sa loob ng 2,000 oras.

• Fluid sampling at pagsusuri: Kumuha ng mga sample ng langis tuwing 500–1,000 oras at isumite ang mga ito sa isang fluid analysis lab. Ang mga bilang ng butil, nilalaman ng tubig, lagkit, at mga konsentrasyon ng metal ay nagpapakita ng mga problema ilang linggo o buwan bago ang mga ito ay naging mga sakuna. Ito ang nag-iisang may pinakamataas na ROI na kasanayan sa pagpapanatili na magagamit.
• Pagpapalit ng filter: Palitan ang return at pressure filter sa inirerekomendang agwat ng tagagawa o kapag ang mga indicator ng differential pressure ay nagpapakita ng paghihigpit — alinman ang mauna. Huwag kailanman i-bypass ang isang filter upang pahabain ang mga agwat ng pagbabago.
• Pagpapanatili ng paghinga: Pinipigilan ng reservoir breather ang alikabok sa atmospera na makapasok sa tangke habang nagbabago ang antas ng likido. Ang isang barado na breather ay maaaring aktwal na ma-cavitate ang pump sa pamamagitan ng paglikha ng vacuum sa reservoir. Palitan ang mga breather sa bawat pagbabago ng langis.
• Mga pagitan ng pagbabago ng likido: Sa karaniwang pang-industriya na serbisyo na may mineral na langis, ang kumpletong pagbabago ng likido bawat 2,000–4,000 na oras ay isang makatwirang baseline. Ang mga kapaligiran na may mataas na temperatura o mataas na kontaminasyon ay nangangailangan ng mas madalas na mga pagbabago. Hayaang magmaneho ang data ng fluid analysis sa iskedyul kaysa sa mga nakapirming agwat ng kalendaryo.
• Visual na inspeksyon na gawain: Ang mga lingguhang pagsusuri ay dapat magsama ng antas ng likido, gauge ng temperatura, mga tagapagpahiwatig ng paghihigpit ng filter, at isang visual na pag-scan ng lahat ng panlabas na kabit at mga hose para sa tumatagos na likido. Ang paghuli ng isang umiiyak na angkop nang maaga ay pumipigil sa isang nabigong hose at isang ganap na kaganapan sa kontaminasyon ng system.

Pag-size ng Hydraulic Power Unit para sa Iyong Application

Ang wastong laki ng HPU ay nangangailangan ng pagtatrabaho sa pamamagitan ng apat na magkakaugnay na parameter: kinakailangang puwersa, kinakailangang bilis, duty cycle, at presyon ng pagpapatakbo. Ang paglaktaw sa alinman sa mga ito ay humahantong sa alinman sa isang maliit na yunit na hindi maabot ang mga target sa pagganap o isang napakalaking unit na nag-aaksaya ng kapital at enerhiya.

Hakbang 1: Tukuyin ang Kinakailangang Puwersa at Piliin ang Presyon sa Paggawa

Magsimula sa maximum load na dapat hawakan ng actuator. Magdagdag ng 25% para sa friction at back-pressure loss. Pumili ng working pressure — karaniwang 1,500–3,000 PSI para sa pangkalahatang gawaing pang-industriya — at kalkulahin ang kinakailangang cylinder bore: Lugar = Puwersa ÷ Presyon . Ang mas mataas na working pressure ay nagbibigay-daan sa mas maliliit na cylinder at mas magaan na istruktura ngunit nangangailangan ng mas mahusay na sealing at mas mahigpit na pagsasala.

Hakbang 2: Tukuyin ang Kinakailangang Rate ng Daloy

Kinakailangang daloy (GPM) = Cylinder area (in²) × Kinakailangang bilis (in/min) ÷ 231. Kung ang cylinder ay dapat umabot ng 12 pulgada sa loob ng 4 na segundo (180 in/min) na may 3-inch bore (lugar = 7.07 in²), ang kinakailangang daloy ay humigit-kumulang 5.5 GPM . Magdagdag ng 10–15% para sa pagkawala ng balbula at panloob na pagtagas.

Hakbang 3: Kalkulahin ang Motor Horsepower

HP = (PSI × GPM) ÷ (1,714 × pangkalahatang kahusayan). Para sa isang sistema sa 2,500 PSI, 5.5 GPM, at 85% na kahusayan, ang kinakailangang motor HP ay humigit-kumulang 9.4 HP . I-round up sa susunod na karaniwang laki ng frame ng motor — sa kasong ito, isang 10 HP na motor.

Hakbang 4: Sukatin ang Reservoir at Cooler para sa Duty Cycle

Ang isang makina na patuloy na tumatakbo sa full load ay nangangailangan ng mas malaking reservoir at mas maraming cooling capacity kaysa sa isang pagbibisikleta 20% ng oras na may mahabang idle period. Para sa tuluy-tuloy na tungkulin, sukatin ang reservoir sa limang beses ang daloy ng bomba bawat minuto at isama ang isang aktibong cooler na na-rate upang tanggihan ang hindi bababa sa 25% ng input power bilang init.
