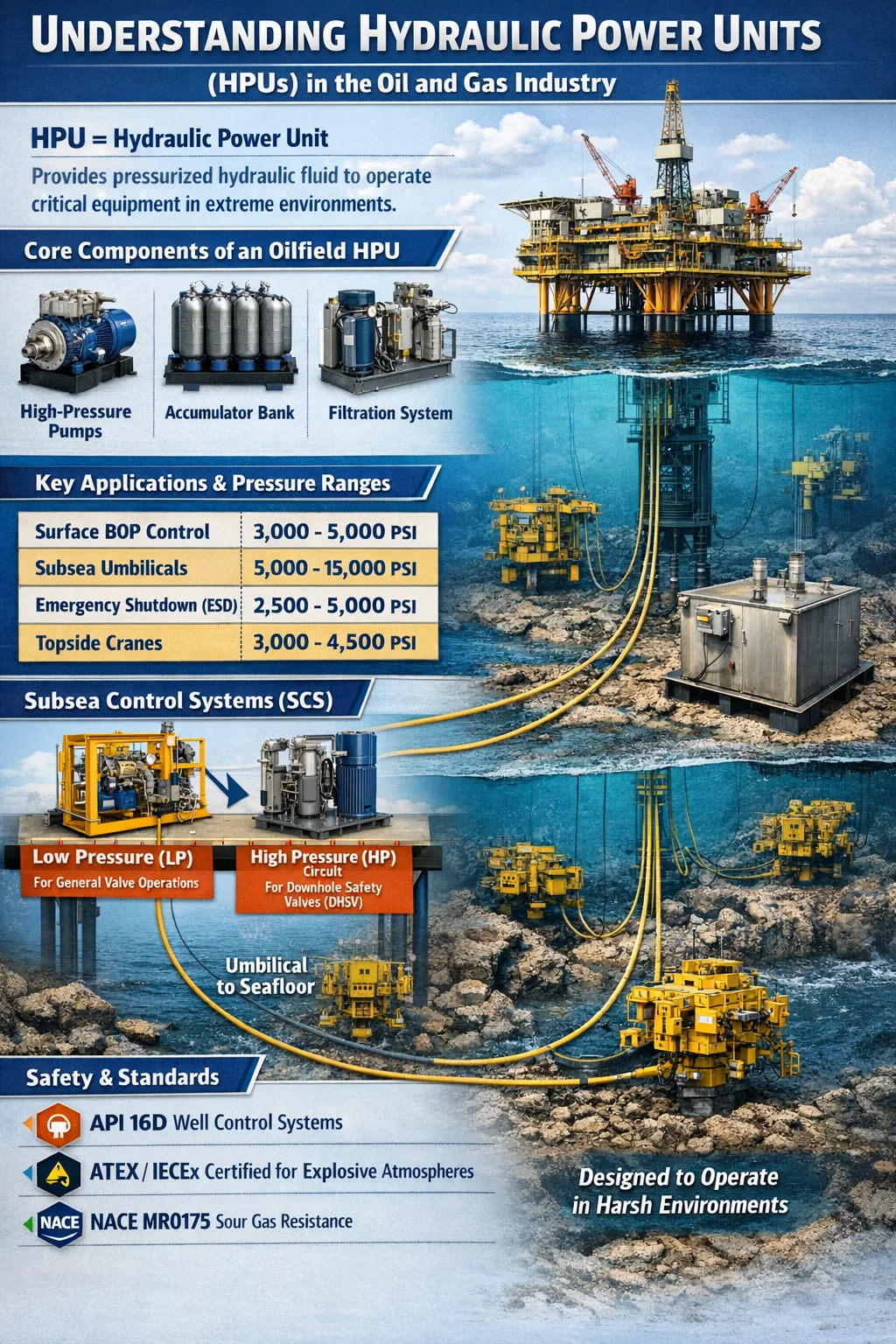

Ano ang HPU sa langis at gas?

Pagtukoy sa HPU sa Sektor ng Langis at Gas

Sa industriya ng langis at gas, ang ibig sabihin ng HPU Hydraulic Power Unit . Ito ay isang self-contained system na idinisenyo upang makabuo, mag-imbak, at maghatid ng may pressure na hydraulic fluid upang himukin ang iba't ibang kritikal na mekanikal na operasyon. Hindi tulad ng mga karaniwang pang-industriya na yunit, isang langis at gas haydroliko na yunit ng kuryente ay ininhinyero upang makayanan ang matinding kapaligiran, tulad ng mga offshore platform o deep-sea subsea template, kung saan ang maaasahang kapangyarihan ay kinakailangan upang patakbuhin ang mga safety valve, blowout preventer, at umbilical control lines.

Ang pangunahing layunin ng isang HPU sa larangang ito ay ang kumilos bilang "puso" ng mga control system, na tinitiyak na kahit na mabigo ang pangunahing kuryente, ang nakaimbak na enerhiya sa mga hydraulic accumulator ay maaaring magsagawa ng mga emergency shutdown na pamamaraan upang maprotektahan ang kapaligiran at mga tauhan.

Mga Pangunahing Bahagi ng Operasyon ng isang Oilfield HPU

Isang langis at gas haydroliko na yunit ng kuryente binubuo ng ilang mabibigat na bahagi na partikular na pinili para sa tibay at katumpakan. Dahil ang mga pagkabigo sa oilfield ay maaaring maging sakuna, ang mga unit na ito ay madalas na nagtatampok ng mataas na antas ng redundancy.

Pagbuo ng Presyon at Imbakan

Gumagamit ang system ng mga high-pressure na bomba (kadalasang mga uri ng piston o diaphragm) na pinapatakbo ng mga de-kuryenteng motor o air compressor. Ang isang natatanging tampok sa sektor na ito ay ang Accumulator Bank . Ito ay mga pressure vessel na nag-iimbak ng haydroliko na enerhiya gamit ang compressed nitrogen. Sa isang tipikal na offshore setup, a haydroliko na yunit ng kuryente maaaring mapanatili ang mga panggigipit sa pagitan 3,000 PSI at 10,000 PSI , na nagbibigay-daan para sa agarang pag-atar ng mga balbula kahit na sa panahon ng kabuuang pagkabigo ng bomba.

Pamamahala ng Fluid at Pagsala

Ang hydraulic fluid na ginagamit sa mga oil at gas HPU ay kadalasang dalubhasa, tulad ng water-glycol mixes para sa mga aplikasyon sa ilalim ng dagat upang maiwasan ang pinsala sa kapaligiran kung sakaling may mga tagas. Ang reservoir ay karaniwang gawa sa 316L hindi kinakalawang na asero upang labanan ang kaagnasan ng salt-spray, at ang mga sistema ng pagsasala ay madalas na na-rate sa 3 hanggang 10 microns upang protektahan ang mga sensitibong solenoid valve.

Pangunahing Aplikasyon sa Offshore at Subsea Environment

Ang utility ng a haydroliko na yunit ng kuryente sumasaklaw sa buong lifecycle ng isang balon, mula sa pagbabarena hanggang sa produksyon at sa wakas ay pag-decommissioning.

Tungkulin ng HPU sa Subsea Control System (SCS)

Marahil ang pinakamahalagang tungkulin ng a haydroliko na yunit ng kuryente ay matatagpuan sa produksyon sa ilalim ng dagat. Sa kontekstong ito, ang HPU ay matatagpuan sa Topside (ang plataporma o sisidlan) at nagpapadala ng likido sa pamamagitan ng isang multi-milya na "umbilical" na cable patungo sa sahig ng karagatan.

Ang mga yunit na ito ay nahahati sa Mababang Presyon (LP) and Mataas na Presyon (HP) mga circuit. Karaniwang pinangangasiwaan ng LP circuit ang mga pangkalahatang pagpapatakbo ng balbula, habang ang circuit ng HP ay nakalaan para sa deep-set Downhole Safety Valves (DHSV). Ang DHSV ay nangangailangan ng patuloy na haydroliko na presyon upang manatiling bukas; kung ang haydroliko na yunit ng kuryente nawawalan ng pressure, isang malakas na bukal sa balbula ang awtomatikong nagsasara nito, tinatakpan ang wellbore at pinipigilan ang pagtapon ng langis.

Mga Pamantayan sa Disenyo at Pagsunod sa Kapaligiran

Sa oilfield, ang isang HPU ay hindi lamang isang bomba sa isang tangke. Dapat itong sumunod sa mahigpit na mga internasyonal na pamantayan upang matiyak ang kaligtasan at interoperability.

• API 16D: Mga pamantayan para sa mga control system para sa drilling well control equipment.
• ATEX/IEExx: Sertipikasyon para sa mga kagamitang ginagamit sa mga sumasabog na kapaligiran, na tinitiyak ang haydroliko na yunit ng kuryente motor ay hindi mag-apoy ng ligaw na gas.
• NACE MR0175: Mga kinakailangan para sa mga materyales na lumalaban sa sulfide stress cracking sa mga "sour gas" na kapaligiran.

Higit pa rito, ang mga yunit na ito ay madalas na naka-mount DNV 2.7-1 mga sertipikadong lalagyan sa malayo sa pampang o "crash frame," na nagpapahintulot sa mga ito na ligtas na maiangat ng mga crane mula sa mga supply boat patungo sa mga rig sa mabibigat na dagat nang hindi nasisira ang mga panloob na bahagi ng haydroliko.

Mga Sukatan sa Pagpapanatili at Pagiging Maaasahan

Ang pagiging maaasahan ay sinusukat sa pamamagitan ng mahigpit na pagsubok. Isang tipikal haydroliko na yunit ng kuryente sa isang kritikal na ESD circuit ay sumasailalim sa isang "Partial Stroke Test" (PST) upang matiyak na tumutugon ang mga balbula. Ang pagpapanatili ay nagsasangkot ng regular na pagsusuri ng hydraulic fluid upang suriin ang mga antas ng kalinisan ng "NAS Class." Kung lumampas ang kalinisan ng langis NAS 6 o ISO 17/15/12 , tumataas ang panganib ng pagdikit ng balbula, na hindi katanggap-tanggap sa mga operasyon ng langis at gas na may mataas na stake.

Sa pamamagitan ng pagbibigay ng matatag, maaasahang pinagmumulan ng puwersa, ang haydroliko na yunit ng kuryente nananatiling backbone ng kaligtasan at automation sa modernong pagkuha ng enerhiya.
