Ano ang Ginagawa ng Hydraulic Systems sa Mga Tuntunin ng Puwersa?

Ang mga hydraulic system ay nagpapadala, nagpaparami, at tumpak na kinokontrol ang mekanikal na puwersa sa pamamagitan ng paglilipat ng presyon sa pamamagitan ng isang nakapaloob na likido. Ang pangunahing pag-andar ay diretso: ang isang maliit na puwersa na inilapat sa isang maliit na piston ay bumubuo ng parehong presyon bilang isang malaking puwersa na inilapat sa isang malaking piston , dahil ang presyon ay namamahagi nang pantay sa kabuuan ng isang nakakulong na likido (Pascal's Law). Ginagawa nitong ang haydroliko na teknolohiya na isa sa pinakamabisang mekanikal na solusyon na na-engineered — na may kakayahang maglipat ng sampu-sampung libong kilo gamit ang kagamitan na kinokontrol ng operator sa isang kamay. Ang Hydraulic Power Unit (HPU) ay nakaupo sa gitna ng prosesong ito, na kumikilos bilang ang pinagmumulan ng may presyon ng likido na nakasalalay sa bawat actuator sa system.

Ang Physics sa Likod ng Hydraulic Force Multiplication

Ang Batas ni Pascal ay nagsasaad na ang presyon na inilapat sa isang nakapaloob na likido ay ipinapadala nang hindi nababawasan sa lahat ng direksyon. Ang resulta ng matematika ay ang puwersang output ng mga kaliskis nang direkta sa piston area. Kung ang isang operator ay nagtutulak ng 100 N sa isang piston na may 1 cm² na ibabaw, ang resultang presyon na 100 N/cm² ay kumakalat sa buong fluid. Kapag ang pressure na iyon ay umabot sa isang output cylinder na may 50 cm² na mukha, naghahatid ito ng 5,000 N — isang 50:1 force multiplication nang walang anumang karagdagang input ng enerhiya na lampas sa hinihingi ng Pascal's Law.

Ito ay hindi magic o isang libreng mapagkukunan ng enerhiya. Ang trade-off ay distansya: ang output piston ay gumagalaw lamang ng 1/50th ng distansya na dinadala ng input piston. Ang enerhiya ay natipid. Ang napakahusay na nagagawa ng haydrolika ay ang paghugis muli ng puwersa at pag-displace sa ratio na kinakailangan ng isang partikular na aplikasyon — isang bagay na nagagawa ng mga mekanikal na gear ngunit may higit na pagkawala ng friction at pagiging kumplikado ng istruktura.

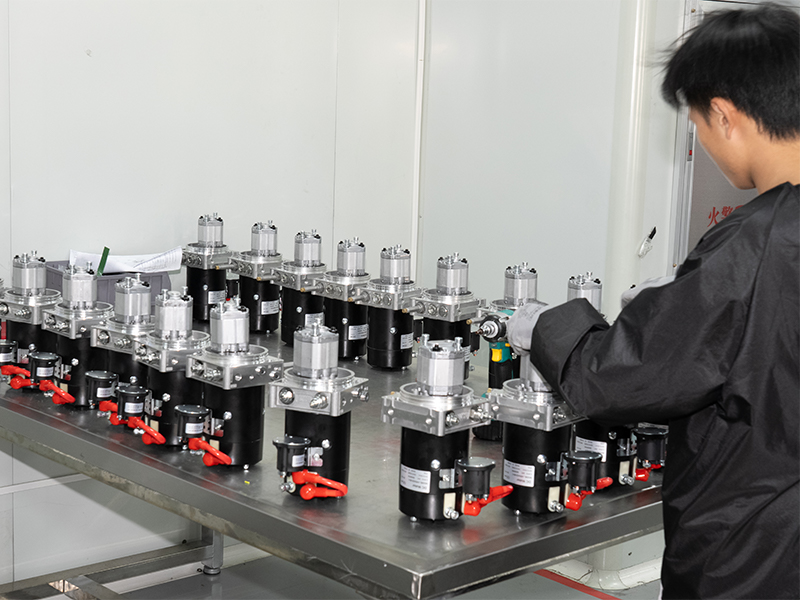

Sa isang tunay na sistemang pang-industriya, ang Hydraulic Power Unit patuloy na bumubuo ng pressure na ito at on demand. Ang isang tipikal na HPU ay pinagsasama ang isang reservoir (madalas na 50–500 liters), isang motor-driven na pump, mga pressure relief valve, filtration, at mga cooling circuit. Ang pump ay nagko-convert ng rotary mechanical energy sa fluid pressure, na karaniwang nakakamit operating pressures sa pagitan ng 140 bar at 350 bar depende sa application. Ang pressure na iyon ay ang nakaimbak na potensyal na mekanikal na binago ng mga actuator pabalik sa linear o rotary na puwersa kung saan man ito kinakailangan.

Force vs. Pressure vs. Daloy: Pagpapanatiling Tuwid ang mga Konsepto

Ang isang karaniwang punto ng pagkalito ay ang relasyon sa pagitan ng presyon at daloy. Ang presyon (sinusukat sa bar o PSI) ay tumutukoy sa puwersa na maaaring ibigay ng isang silindro. Ang rate ng daloy (sinusukat sa litro kada minuto o GPM) ay tumutukoy kung gaano kabilis ang paggalaw ng silindro. Ang Hydraulic Power Unit ay dapat magbigay ng pareho sa tamang kumbinasyon:

• Mataas na presyon na may mababang daloy → mabagal na paggalaw ng napakabigat na pagkarga
• Mas mababang presyon na may mataas na daloy → mabilis na paggalaw ng mas magaang karga
• Mataas na presyon na may mataas na daloy → pinakamataas na output ng kuryente, na nangangailangan ng mas malaking HPU motor at pump

Ang formula na F = P × A (Force ay katumbas ng Pressure na pinarami ng Cylinder Area) ang namamahala sa bawat actuator sa circuit. Ginagamit ng mga inhinyero ang equation na ito upang sukatin ang mga cylinder, piliin ang mga rating ng pump, at itakda ang mga threshold ng relief valve sa yugto ng disenyo.

Ano ang Talagang Nagagawa ng Hydraulic Power Unit na Pinipilit

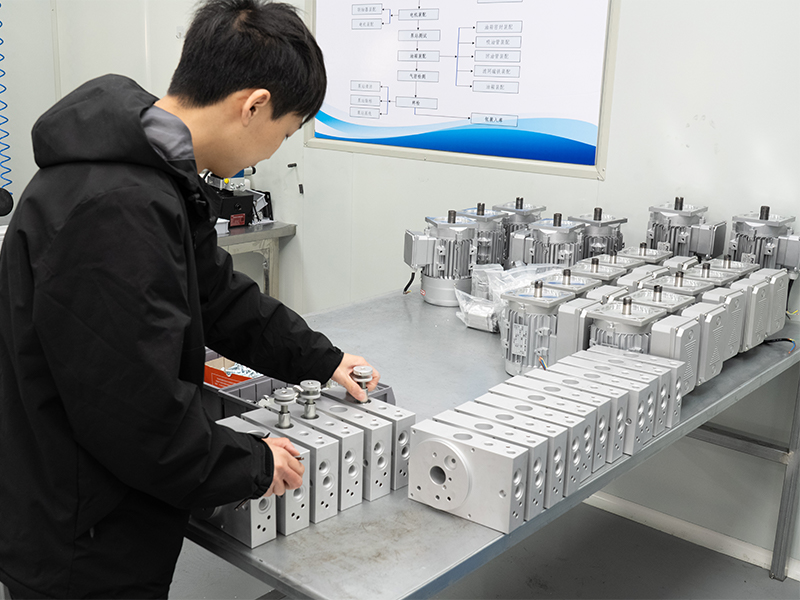

Ang Hydraulic Power Unit ay hindi lamang isang bomba na naka-bold sa isang tangke. Ang papel nito sa pamamahala ng puwersa sa buong sistema ay aktibo at tuloy-tuloy. Sabay-sabay na kinokontrol ng isang HPU ang tatlong parameter na nauugnay sa puwersa: ang maximum na available na pressure (itinatakda ng pangunahing relief valve), ang gumaganang pressure na ibinibigay sa bawat sangay ng circuit (itinatakda ng mga indibidwal na pressure-reducing valve), at ang bilis kung saan maaaring ilapat ang puwersa (pinamamahalaan ng mga flow control valve).

Pagbuo ng Presyon at Pagpapaginhawa

Ang bawat Hydraulic Power Unit ay may kasamang kahit isang relief valve na nakatakda sa pinakamataas na pinapahintulutang presyon ng system. Kapag ang isang actuator ay huminto laban sa isang hindi natitinag na karga, ang bomba ay patuloy na naghahatid ng daloy. Kung walang relief valve, tataas ang presyon hanggang sa may mabigo nang mekanikal. Inililihis ng relief valve ang labis na daloy pabalik sa reservoir , puwersa ng pag-cap sa isang ligtas na antas. Sa isang 200-bar system na nagpapatakbo ng 80 cm² bore cylinder, ang theoretical maximum force output ay 160,000 N (humigit-kumulang 16.3 metric tons) — at ang kisame na iyon ay pinananatili ng relief setting ng HPU, hindi ng operator restraint.

Force Modulation Sa pamamagitan ng Proportional Valves

Ang mga modernong hydraulic power unit ay lalong nagsasama ng mga proporsyonal o servo valve na nagbibigay-daan sa walang katapusang variable na output ng puwersa sa pagitan ng zero at ang maximum ng system. Hindi tulad ng mga on/off na directional control valve, ang mga proportional valve ay tumutugon sa isang electrical signal (karaniwang 0–10 V o 4–20 mA) at iposisyon ang kanilang spool sa direktang proporsyon sa signal na iyon. Ang resulta ay ang isang press ay maaaring maglapat ng 5,000 N sa isang yugto ng isang cycle at maayos na rampa sa 80,000 N sa yugto ng pagpindot — lahat ay kinokontrol ng electronic controller ng HPU nang walang mga mekanikal na pagsasaayos.

Mga Disenyo ng HPU na Nakaka-load-Sensing

Patuloy na sinusukat ng isang load-sensing Hydraulic Power Unit ang pressure demand sa actuator at inaayos ang output ng pump upang tumugma. Sa halip na bumuo ng pinakamataas na presyon sa lahat ng oras at itapon ang labis sa isang relief valve, ang load-sensing HPU ay bumubuo lamang ng presyon na talagang kailangan ng load kasama ang isang maliit na margin (karaniwang 20–30 bar sa itaas ng presyon ng pagkarga). Binabawasan ng diskarteng ito ang pagkonsumo ng enerhiya ng 30–50% kumpara sa mga fixed-displacement system sa mga application na may variable na load — isang makabuluhang bentahe sa mobile equipment, injection molding machine, at automated press lines.

Mga Uri ng Forces Hydraulic Systems Manage

Ang mga hydraulic system ay humahawak ng ilang natatanging mga kategorya ng puwersa, at ang pag-unawa sa bawat isa ay nagpapaliwanag kung bakit lumilitaw ang teknolohiya sa iba't ibang mga aplikasyon — mula sa aerospace landing gear hanggang sa mga kagamitan sa pag-aani ng agrikultura.

Ang bawat kategorya ng puwersa ay nangangailangan ng isang partikular na naka-configure na Hydraulic Power Unit at circuit. Ang isang bolting application na nangangailangan ng tensile forces ay nangangailangan ng high-pressure na HPU (madalas na 700–1,000 bar para sa mga hydraulic bolt tensioner) na may mababang flow rate at precision pressure control. Ang isang malaking application ng winch ay inuuna ang tuluy-tuloy na high-torque na output mula sa isang hydraulic motor na pinapakain ng isang high-flow na HPU. Ang parehong mga pisikal na prinsipyo ay nalalapat ngunit ang pagpili ng bahagi ay malaki ang pagkakaiba.

Paano Ginagawa ng mga Hydraulic Cylinder ang Presyon sa Nagagamit na Puwersa

Ang hydraulic cylinder ay ang pinakakaraniwang actuator para sa pag-convert ng fluid pressure sa linear force. Binubuo ito ng isang bariles na bakal, isang piston, at isang baras. Ang may presyon ng langis mula sa Hydraulic Power Unit ay pumapasok sa isang bahagi ng piston, na lumilikha ng isang netong puwersa na nagtutulak sa piston at baras sa tapat na direksyon. Ang puwersa na ginawa ay sumusunod sa F = P × A nang direkta.

Ang Isyu sa Differential Force sa Double-Acting Cylinders

Ang mga double-acting cylinders — yaong tumatanggap ng pressure sa magkabilang panig — ay gumagawa ng magkakaibang pwersa sa extension at retraction. Sa extension, ang full bore area (hal., 100 cm²) ay nakalantad sa presyon. Sa pagbawi, ang rod ay sumasakop sa bahagi ng piston face, na nag-iiwan ng mas maliit na annular area (hal., 65 cm² kung binabawasan ng rod ang epektibong bahagi ng 35%). Sa 200 bar, ang lakas ng extension ay 200,000 N; Ang puwersa ng pagbawi ay 130,000 N lamang mula sa parehong pinagmumulan ng presyon. Dapat isaalang-alang ng mga taga-disenyo ng circuit ang kawalaan ng simetrya na ito kapag tinukoy ang parehong output ng HPU at ang mekanikal na istraktura na nakapalibot sa silindro.

Mga Counterbalance Valve at Force Containment

Kapag ang isang silindro ay may hawak na nakasuspinde na load — isang nakataas na crane boom, isang nakatagilid na dump truck na katawan, isang nakataas na press platen — ang gravity ay naglalapat ng tuluy-tuloy na puwersa na dapat labanan ng hydraulic circuit. Ang mga counterbalance valve ay mga piloted check valve na nakatakda nang bahagya sa itaas ng pressure na dulot ng pagkarga. Pinipigilan nila ang silindro mula sa paggalaw maliban kung ang HPU ay aktibong nag-uutos ng paggalaw. Kung wala ang mga ito, ang pagkabigo ng hose o ang balbula na hindi gumagana ay magbibigay-daan sa pag-drop ng mga load nang hindi makontrol. Samakatuwid, ang mga counterbalance valve ay isang kritikal na force-safety device, hindi isang opsyonal na refinement.

Hydraulic Force sa Real-World Industrial Applications

Ang agwat sa pagitan ng mga haydrolika ng aklat-aralin at mga aktwal na naka-deploy na sistema ay kadalasang bumababa sa kung paano pinamamahalaan ang puwersa sa ilalim ng iba't ibang mga kondisyon. Ipinapakita ng ilang industriya ang lawak ng kung ano ang natamo ng hydraulic force manipulation sa pagsasanay.

Metal Forming at Stamping Presses

Ang isang malaking hydraulic press na ginagamit para sa deep drawing sheet metal ay maaaring maglapat ng 5,000 kN ng compressive force — humigit-kumulang 500 metric tons. Ang Hydraulic Power Unit na nagsu-supply ng naturang press ay karaniwang tumatakbo sa 250–350 bar at isinasama ang mga hydraulic accumulator upang mahawakan ang mga hinihingi ng peak flow sa panahon ng pagbuo ng stroke nang hindi pinalalaki ang drive motor. Ang mga accumulator ay nag-iimbak ng may presyon na likido sa pagitan ng mga stroke at mabilis itong pinakawalan kapag ang pindutin ay humihingi ng maximum na puwersa sa loob ng maikling tagal. Nagbibigay-daan ito sa HPU motor na sukatin para sa average na kapangyarihan sa halip na peak power, kadalasang binabawasan ang laki ng motor ng 40–60% kumpara sa isang system na walang mga accumulator.

Offshore at Subsea Equipment

Ang mga subsea blowout preventers (BOP) sa mga balon ng langis at gas ay gumagana sa kalaliman kung saan walang mekanikal na pag-access na posible. Ang kanilang Hydraulic Power Unit - madalas na tinatawag na Subsea Control Module sa kontekstong ito - ay dapat magsara ng mga tupa na nagse-seal sa isang well bore laban sa mga pressure na lampas sa 690 bar (10,000 PSI). Ang mga tupa mismo ay nangangailangan ng mga puwersa ng actuation sa sampu-sampung milyong Newton. Ang redundancy ay hindi mapag-usapan: bawat subsea HPU ay nagsasama ng maramihang independiyenteng pressure accumulator na may sapat na nakaimbak na enerhiya upang patakbuhin ang BOP nang hindi bababa sa dalawang beses nang walang anumang pang-ibabaw na suplay ng kuryente, gaya ng ipinag-uutos ng mga internasyonal na regulasyon sa pagkontrol ng balon.

Mobile Construction Equipment

Ang isang 50-tonne na excavator ay gumagamit ng engine-driven na hydraulic pump nito bilang isang mobile Hydraulic Power Unit na nagpapakain sa boom, arm, bucket, at swing circuits nang sabay-sabay. Ang mga karaniwang presyon sa pagtatrabaho ay nasa pagitan ng 320 at 380 bar. Ang bucket cylinder lamang ay maaaring makabuo ng 350–500 kN ng breakout force, na nagbibigay-daan sa makina na maghiwa sa mga siksik na bato na matigas na lupa. Gumagamit ang mga modernong excavator ng mga electronic load-sensing na kontrol na sumusubaybay sa pangangailangan ng presyon ng bawat circuit at inaayos ang pag-iwas ng bomba nang naaayon, pinapanatili ang pagpapatakbo ng makina malapit sa pinakamataas na kahusayan nito sa halip na i-lugging nang buong throttle laban sa isang napakalaking load.

Aerospace Flight Control Actuation

Gumagamit ang komersyal na sasakyang panghimpapawid ng mga hydraulic system na tumatakbo sa 207 bar (3,000 PSI) — na may ilang mas bagong platform na lumilipat sa 345 bar (5,000 PSI) — upang ilipat ang mga flight control surface laban sa mga aerodynamic load na maaaring umabot sa daan-daang kilonewton sa mataas na bilis. Ang mga engine-driven na pump ng sasakyang panghimpapawid ay nagsisilbing onboard na Hydraulic Power Units, na pupunan ng mga electric motor pump at ram air turbine para sa emergency backup. Ang puwersa dito ay dapat hindi lamang malaki ngunit tiyak na proporsyonal sa pilot input, kaya naman ang mga electrohydrostatic actuators (EHA) — mga self-contained na hydraulic power unit na isinama sa bawat actuator — ay lalong ginagamit sa fly-by-wire na sasakyang panghimpapawid.

Pilitin ang Pagkalugi sa Hydraulic System at Paano I-minimize ang mga Ito

Walang hydraulic system ang 100% na mahusay. Nangyayari ang puwersa at pagkawala ng enerhiya sa maraming punto, at sistematikong tinutugunan ng isang well-engineered na Hydraulic Power Unit ang bawat pinagmulan.

Viscous Friction Loss sa Mga Linya at Valve

Habang dumadaloy ang langis sa mga tubo, hose, at mga daanan ng balbula, ang viscous friction ay kumukonsumo ng presyon. Ang pagbaba ng presyon na ito ay nangangahulugan na ang actuator ay tumatanggap ng mas kaunting presyon kaysa sa ginagawa ng HPU. Ipinapakita ng ugnayang Hagen-Poiseuille na tumataas ang pressure drop sa ikaapat na kapangyarihan ng bilis sa daloy ng laminar — ibig sabihin, ang pagdodoble ng diameter ng pipe (at sa gayon ay binabawasan ang bilis ng daloy) ay bumababa ng resistensya sa isang factor na 16. Nililimitahan ng mahusay na laki ng mga hydraulic lines ang bilis sa 2–4 ​​m/s sa mga pressure lines at 1–2 m/s sa return lines upang mapanatili ang normal na friction loss sa ibaba ng 2–3% ng operasyon.

Pagkawala ng Leakage sa mga Seal at Valve

Ang lahat ng hydraulic cylinder at valve ay may panloob na pagtagas — langis na lumalampas sa mga seal at spool clearance nang hindi gumagawa ng kapaki-pakinabang na trabaho. Sa isang silindro na may mga pagod na seal, ang panloob na pagtagas ay nagpapahintulot sa piston na maanod sa ilalim ng pagkarga, at ang HPU ay dapat na patuloy na magbayad sa pamamagitan ng pagbibigay ng karagdagang daloy upang mapanatili ang posisyon. Ang panloob na pagtagas sa isang malusog na silindro ay karaniwang 1–5 mL/min sa na-rate na presyon ; ang mga pagod na seal ay maaaring tumaas ito sa daan-daang mL/min, na nagiging sanhi ng parehong pagkawala ng puwersa at sobrang pag-init ng HPU habang ang inilihis na langis ay nagko-convert ng kinetic energy sa init nang hindi gumagalaw ng anumang load.

Thermal Loss at Fluid Viscosity Changes

Bumababa ang lagkit ng hydraulic oil habang tumataas ang temperatura. Sa tamang operating temperature (karaniwang 40–60°C), ang langis ay nagbibigay ng sapat na pagpapadulas at nakokontrol na pagtagas. Sa itaas ng 80°C, bumababa nang husto ang lagkit, tumataas ang pagtagas, bumibilis ang pagkasira ng seal, at nagsisimulang sirain ng oksihenasyon ang chemistry ng langis. Ang heat exchanger ng Hydraulic Power Unit ay nagpapanatili ng fluid temperature sa loob ng katanggap-tanggap na banda na ito. Karaniwang may sukat ang mga Industrial HPU upang tanggihan ang 25–35% ng input power bilang init sa tuluy-tuloy na operasyon — isang paalala na ang malaking bahagi ng mekanikal na enerhiya na namuhunan sa pagpindot sa fluid ay hindi kailanman umabot sa actuator bilang kapaki-pakinabang na puwersa.

Paghahambing ng Hydraulic Force sa Alternatibong Teknolohiya

Ang pag-unawa sa kung ano ang ginagawa ng mga hydraulic system nang may puwersa ay nagiging mas malinaw kung ihahambing laban sa pneumatic at electromechanical na mga alternatibo.

• Mga sistema ng pneumatic gumana sa 6–10 bar kumpara sa 140–700 bar para sa haydrolika. Para sa parehong lakas na output, ang isang pneumatic cylinder ay dapat na mas malaki - karaniwang 20-50 beses ang bore area. Ang mga pneumatics ay mahusay na gumagana para sa magaan, mabilis, paulit-ulit na mga gawain ngunit hindi makalapit sa density ng puwersa ng mga hydraulic actuator.
• Mga electric linear actuator (ball screw o roller screw driven) ay maaaring makamit ang mataas na puwersa na may tumpak na kontrol sa posisyon ngunit nalilimitahan ng mga thermal constraints sa motor. Ang isang ball screw actuator na patuloy na gumagawa ng 500 kN ay mangangailangan ng motor at drive system na maraming beses na mas malaki at mas mabigat kaysa sa isang katumbas na hydraulic cylinder at HPU. Para sa mga paulit-ulit na peak load, ang gap ay lumiliit nang malaki kapag ang mga nagtitipon ng HPU ay hindi kasama sa paghahambing.
• Mga electro-hydraulic actuator (EHA) pagsamahin ang parehong mga teknolohiya: ang isang de-koryenteng motor ay nagtutulak ng isang maliit na bomba na direktang isinama sa katawan ng actuator, na nag-aalis ng mga sentral na haydroliko na linya. Ang mga self-contained unit na ito ay nagpapanatili ng force density advantage ng hydraulics habang pinapabuti ang energy efficiency at inaalis ang sentralisadong Hydraulic Power Unit para sa mga distributed actuation architecture.

Ang konklusyon mula sa paghahambing na ito ay ang hydraulic force multiplication ay nananatiling walang kaparis sa power density — ang ratio ng force output sa system volume at weight. Ang isang hydraulic cylinder na bumubuo ng 1,000 kN ay maaaring tumimbang ng 80 kg at sumasakop sa 0.04 m³. Ang isang katumbas na electromechanical actuator ay tumitimbang ng ilang beses nang higit pa at sumasakop ng mas malaking espasyo.

Pagpili ng Hydraulic Power Unit para sa Ibinigay na Kinakailangang Force

Ang pagtukoy ng isang HPU para sa isang kilalang kinakailangan ng puwersa ay sumusunod sa isang lohikal na pagkakasunud-sunod. Ang bawat hakbang ay bubuo sa nauna, at mga error sa maagang bahagi ng pagkalkula ng cascade sa napakalaki o maliit na kagamitan.

1. Tukuyin ang pinakamataas na kinakailangang puwersa sa bawat actuator, kabilang ang mga dynamic na pwersa, friction, at safety factor (karaniwang 1.25–1.5× ang kalkuladong pagkarga).
2. Piliin ang operating pressure — ang mas mataas na presyon ay nagbibigay-daan sa mas maliliit na cylinder ngunit nangangailangan ng mas matatag na mga seal, fitting, at hose. Ang 200–250 bar ay isang pangkaraniwang punto ng balanse sa industriya.
3. Kalkulahin ang kinakailangang cylinder bore gamit ang A = F ÷ P. Para sa 500 kN sa 250 bar: A = 500,000 N ÷ 250 N/cm² = 2,000 cm², na nagbibigay ng bore diameter na humigit-kumulang 504 mm.
4. Tukuyin ang kinakailangang rate ng daloy batay sa gustong bilis ng cylinder: Q = A × v. Para sa 2,000 cm² na cylinder na umaabot sa 0.05 m/s: Q = 2,000 cm² × 5 cm/s = 10,000 cm³/s = 600 liters/min.
5. Kalkulahin ang lakas ng motor ng drive : P = (Q × presyon) ÷ kahusayan. Sa 600 L/min at 250 bar na may 85% na kahusayan: P ≈ (600/60 × 10⁻³ m³/s × 25,000,000 Pa) ÷ 0.85 ≈ 294 kW.
6. Sukat ang reservoir — isang karaniwang tuntunin ng hinlalaki ay 3–5× ang daloy ng bomba bawat minuto. Para sa isang 600 L/min pump, ang reservoir ay magiging 1,800–3,000 liters.
7. Suriin ang mga pangangailangan sa pagtanggi sa init at tukuyin ang isang cooler na may kakayahang humawak ng 25–35% ng input power bilang init sa patuloy na operasyon.

Tinitiyak ng structured na diskarte na ito na ang Hydraulic Power Unit ay naghahatid ng eksaktong puwersa na kailangan ng application — hindi hihigit at hindi bababa — sa antas ng kahusayan at pagiging maaasahan na hinihingi ng operating environment. Ang mga malalaking HPU ay nag-aaksaya ng enerhiya at kapital; Ang mga maliit na yunit ay tumatakbo nang mainit, patuloy na umiikot ang mga relief valve, at nabigo nang maaga.

Pagsukat ng Puwersa at Pagsubaybay sa Hydraulic System

Dahil ang presyon ay direktang proporsyonal sa puwersa sa isang hydraulic circuit, ang presyon ng sistema ng pagsubaybay ay nagbibigay ng real-time na data ng puwersa sa mababang halaga. Ang isang pressure transducer na naka-mount malapit sa isang cylinder's cap port ay nagbabasa ng pressure na kumikilos sa full bore area; ang pagpaparami sa lugar na iyon ay nagbibigay ng kasalukuyang inilapat na puwersa. Ang mga modernong HPU control panel ay patuloy na isinasama ang pagsukat na ito , pagpapakita ng puwersa sa mga yunit ng engineering at pag-trigger ng mga alarma o pagsara kung lumampas ang mga limitasyon ng puwersa.

Para sa mga application na nangangailangan ng mas mahigpit na katumpakan ng puwersa — pagsubok sa pag-load, mga makinang pang-testing ng materyal, mga rig ng pagsubok sa istruktura — ang mga nakatalagang load cell na magkakasunod na may cylinder rod ay nagbibigay ng direktang pagsukat ng puwersa na hindi nakasalalay sa pagkawala ng friction sa mga cylinder seal o guide bearings. Ang HPU pagkatapos ay tumatanggap ng closed-loop na feedback at inaayos ang pressure output upang hawakan ang commanded force sa loob ng ±0.5% o mas mahusay, depende sa valve technology at controller tuning.

Ang mga sistema ng pagsubaybay sa kundisyon sa mga pang-industriyang HPU ay hindi direktang sumusubaybay sa puwersa sa pamamagitan ng mga lagda ng vibration, mga trend ng temperatura, at mga kalkulasyon ng kahusayan. Ang isang pump na gumagawa ng 250 bar ngunit kumokonsumo ng 20% ​​na mas maraming kapangyarihan kaysa sa baseline nito ay nagmumungkahi ng panloob na pagsusuot na nagpapababa ng volumetric na kahusayan — ibig sabihin, parami nang parami ang dumadaloy sa loob kaysa sa paggawa. Ang pagkuha ng trend na ito nang maaga ay pumipigil sa exponential degradation na humahantong sa hindi planadong mga shutdown.

Mga Pagsasaalang-alang sa Kaligtasan sa High-Force Hydraulic Application

Ang parehong pagpaparami ng puwersa na ginagawang kapaki-pakinabang ang haydrolika ay ginagawang mapanganib din ang mga ito kapag ang puwersa ay hindi makontrol. Ang pagkabigo ng hose sa isang 350-bar system ay naglalabas ng nakaimbak na enerhiya sa bilis na maaaring mag-iniksyon ng likido sa pamamagitan ng balat sa mga distansyang lampas sa 15 cm — na nagdudulot ng mga pinsala na mukhang maliit sa labas ngunit nangangailangan ng agarang interbensyon sa operasyon upang maiwasan ang gangrene at pagputol mula sa malalim na kontaminasyon sa tissue.

Higit pa sa mga panganib sa pag-iniksyon, ang hindi nakokontrol na paglabas ng puwersa mula sa isang silindro na sumusuporta sa isang mabigat na karga ay lumilikha ng mga sakuna na mekanikal na panganib. Ang bawat Hydraulic Power Unit na naghahatid ng load-holding application ay dapat isama ang:

• Ang mga counterbalance valve o pilot-operated na check valve na naka-mount na malapit sa mga cylinder port hangga't maaari.
• Mechanical load lock o structural support para sa matagal na paghawak nang walang hydraulic power
• Pressure relief valves sa magkabilang gilid ng bawat cylinder para sumipsip ng thermal expansion o shock load
• Emergency pressure dump circuits na ligtas na naglalabas ng pressure sa isang kontroladong paraan sa panahon ng E-stop na mga kondisyon
• Ang mga hose assemblies ay na-rate sa hindi bababa sa 4:1 na kadahilanan ng kaligtasan sa presyon ng pagtatrabaho, na may mga burst rating na lampas sa 1,400 bar sa 350-bar system

Ang puwersang kaligtasan sa haydrolika ay isang kinakailangan sa disenyo, hindi isang opsyon sa pag-retrofit. Ang mga system na inengineered mula sa mga unang prinsipyo ng controlled force transmission — kasama ang Hydraulic Power Unit bilang regulated source at maayos na tinukoy na valves, actuators, at lines bilang controlled pathway — ay ligtas na gumagana sa loob ng mga dekada. Ang mga system na itinuturing ang kaligtasan bilang pangalawa sa paunang gastos ay karaniwang nabigo sa mga paraan na pumipinsala sa mga operator at sumisira ng mga kagamitan.
