Ang isang hydraulic power unit ay binuo mula sa anim na functional na grupo na nagtutulungan: a imbakan ng tubig na nag-iimbak at nagkondisyon ng likido, a bomba na nagpapalit ng mekanikal na enerhiya sa daloy, isang de-kuryenteng motor na nagtutulak sa bomba, a pagpupulong ng balbula na nagtuturo at nagreregula ng presyon, a circuit ng pagsasala na nagpoprotekta sa mga panloob na ibabaw mula sa kontaminasyon, at sumusuporta sa hardware tulad ng mga cooler, accumulator, manifold, seal, at instrumentation. Ang bawat isa sa mga bahagi ng hydraulic power unit na ito ay may direktang epekto sa katatagan ng presyon ng system, buhay ng likido, at kung gaano katagal tumatakbo ang unit bago ito nangangailangan ng serbisyo.
Ang sukat at grado ng bawat bahagi ay nakadepende sa duty cycle, temperatura sa paligid, at ang presyon na hinihingi ng mga downstream actuator. Ang isang unit na binuo para sa isang stamping press na nagpapaputok bawat ilang segundo ay nangangailangan ng iba't ibang tugon ng balbula at kapasidad ng paglamig kaysa sa isang yunit na may hawak na static na clamp nang maraming oras. Ang pagtutugma ng mga bahagi sa aktwal na ikot ng tungkulin, sa halip na mag-default sa isang catalog-standard na configuration, ay karaniwang ang pagkakaiba sa pagitan ng power unit na tumatagal ng isang dekada at ng isa na nangangailangan ng muling pagtatayo sa loob ng dalawang taon.
Nakakatulong din na isipin ang isang hydraulic power unit bilang closed loop sa halip na isang koleksyon ng mga hiwalay na bahagi. Ang kalidad ng fluid na itinakda ng reservoir at filtration circuit ay nakakaapekto sa pump wear, ang pump wear ay nakakaapekto sa internal leakage at heat generation, ang init ay nakakaapekto sa lagkit, at ang lagkit ay nakakaapekto sa kung gaano katiyak na makokontrol ng mga valve ang daloy. Ang isang mahinang link sa anumang solong bahagi ng grupo sa kalaunan ay nagpapakita bilang isang sintomas sa ibang lugar sa circuit, kaya naman ang pag-troubleshoot sa isang power unit ay halos palaging kailangang magsimula sa kondisyon ng likido bago tumingin sa anumang indibidwal na bahagi.
Ang mga seksyon sa ibaba ay naglalakad sa bawat pangunahing bahagi ng pangkat, kung ano ang mga pagbabago sa pagitan ng mga pagsasaayos, ang mga pamantayan at data point na karaniwang tinutukoy ng mga inhinyero kapag tinutukoy ang mga bahagi, at ang mga pattern ng pagkabigo na madalas na lumalabas sa field.
Ang reservoir ay higit pa sa paghawak ng langis. Ito ay nag-aayos ng naipon na hangin, naglalabas ng init sa ibabaw nito, at nagbibigay-daan sa mga kontaminant na lumabas bago ang likido ay nakuha pabalik sa pumapasok ng bomba. Ang reservoir na maliit ang laki para sa rate ng daloy ng bomba nito ay muling magpapalipat-lipat ng mainit, aerated fluid, na nagpapabilis ng oksihenasyon at nagpapaikli sa buhay ng seal sa bawat iba pang bahagi sa circuit.
Ang isang malawakang ginagamit na panimulang panuntunan ay nagpapalaki ng reservoir sa tatlo hanggang limang beses ang rate ng daloy ng bomba sa mga galon kada minuto , ipinahayag sa mga galon. Ang isang unit na binuo sa paligid ng isang 20 GPM pump ay samakatuwid ay karaniwang gagamit ng 60 hanggang 100 gallon na tangke, na ang ibabang dulo ay nakalaan para sa mga unit na may kasamang auxiliary cooling.
| Uri ng Tungkulin | Inirerekomendang Tank-to-Flow Ratio | Karaniwang Baffle Configuration |
|---|---|---|
| Patuloy na pagtakbo, mataas na pagkarga ng init | 4:1 hanggang 5:1 | Full-height baffle plate na may return diffuser |
| Pasulput-sulpot na tungkulin, karaniwang gawain sa pamamahayag | 3:1 hanggang 4:1 | Bahagyang baffle na naghihiwalay sa pagsipsip at pagbabalik |
| Mobile o space-constrained units | 2:1 hanggang 3:1 | Internal diffuser lang, walang full baffle |
Ang mga reservoir ay nagdadala din ng mga fill at drain port, isang breather na may desiccant o particulate element, isang magnetic drain plug upang mahuli ang ferrous wear debris, at isang sight glass o float-style level gauge. Ang paglaktaw sa magnetic plug ay isang pangkaraniwang shortcut sa mas mababang halaga ng hydraulic power unit build, at isa ito sa mga pinakamurang karagdagan na nauugnay sa proteksyon sa pagsusuot na ibinibigay nito.
Ang panloob na baffle plate ay madalas na napapansin, ngunit ang pagkakalagay nito ay tumutukoy kung gaano karaming dwell time fluid ang mayroon bago ito ibalik sa pump. Ang isang baffle set na masyadong malapit sa suction port ay nagpapaikli sa epektibong settling distance at hinahayaan ang aerated fluid na mag-recirculate nang mas mabilis kaysa sa maaari nitong alisin ang gas. Ang mga pabalik na linya ay karaniwang pinuputol sa isang 45-degree na anggulo at nakaposisyon sa ibaba ng fluid surface upang mabawasan ang splashing at foam formation, at ang isang diffuser na angkop sa return line ay kumakalat sa isang mas malawak na lugar sa halip na magdirekta ng high-velocity stream diretso sa tangke ng tangke.
Ang carbon steel ay nananatiling karaniwang reservoir material para sa mga dahilan ng gastos, kadalasang tinatapos na may panloob na coating na lumalaban sa partikular na uri ng likidong ginagamit, dahil ang mineral na langis, tubig-glycol, at mga nabubulok na likido ay magkaiba ang pakikipag-ugnayan sa hindi ginagamot na bakal. Ang mga hindi kinakalawang na asero na reservoir ay lumalabas sa mga unit sa food-grade, washdown, o corrosive na kapaligiran kung saan ang pagkabigo ng coating ay maglalagay ng panganib sa kontaminasyon. Ang mga tangke ng aluminyo ay lumalabas sa mga mobile at weight-sensitive na mga build, na nakikipagpalitan ng ilang dent resistance para sa isang makabuluhang pagbabawas ng timbang.
Ang likido mismo ay isang gumaganang bahagi, hindi lamang isang daluyan, at ang pagpili ng maling grado ay nagpapahina sa bawat iba pang bahagi sa circuit kahit gaano kahusay ang mga bahaging iyon ay tinukoy.
Ang lagkit ay karaniwang tinutukoy ng ISO grade, na may ISO 32 at ISO 46 na sumasaklaw sa karamihan ng moderate-climate industrial application at ISO 68 na nakalaan para sa mga unit na tumatakbo sa patuloy na mataas na ambient temperature. Ang pagpapatakbo ng fluid na masyadong manipis para sa operating temperature ay nagpapataas ng panloob na pagtagas sa buong pump at mga valve, nagpapababa ng volumetric na kahusayan, habang ang fluid na masyadong makapal ay nagpapataas ng paghihigpit sa pumapasok ng pump at maaaring magutom ang pump sa pagsisimula sa malamig na mga kondisyon. Ang viscosity index na higit sa 100 ay nagpapahiwatig na ang fluid ay lumalaban sa pagnipis habang tumataas ang temperatura, na mas mahalaga sa mga unit na nakakakita ng malawak na pana-panahong pag-indayog ng temperatura kaysa sa mga panloob na installation na kinokontrol ng klima.
Itinatakda ng pump ang daloy ng daloy at, kasama ang setting ng relief valve, ang pinakamataas na working pressure ng buong unit. Tatlong mga arkitektura ng bomba ang sumasaklaw sa malaking mayorya ng mga gusaling pang-industriya na hydraulic power unit.
Ang isang nakapirming displacement pump ay naghahatid ng pare-parehong bilis ng daloy sa isang ibinigay na bilis ng baras anuman ang pagkarga, na may labis na daloy na na-bypass sa relief valve bilang init. Binabawasan ng variable na displacement, pressure-compensated pump ang sarili nitong output kapag naabot na ng system ang itinakdang pressure, na nakakabawas sa pagbuo ng init at electrical draw nang malaki sa mga unit na may mahabang panahon ng dwell. Ang mas mataas na halaga ng upfront ng isang variable na bomba ay madalas na mababawi sa loob ng ilang taon sa pamamagitan ng mas mababang paglamig at mga gastos sa enerhiya sa mga yunit na gumugugol ng halos lahat ng kanilang cycle sa pagpigil ng presyon sa halip na gumagalaw na daloy.
Karamihan sa mga pang-industriya na bomba ay direktang nakakabit sa motor sa pamamagitan ng bell housing at flexible coupling sa halip na isang belt drive, na nagpapanatili sa shaft alignment na pare-pareho at iniiwasan ang maintenance overhead ng belt tensioning. Ang pagpili ng materyal ng coupling ay higit na mahalaga kaysa sa maaaring lumitaw - ang isang coupling na masyadong matigas ay nagpapadala ng panginginig ng boses ng motor nang direkta sa pump shaft at pinabilis ang pagkasira ng bearing, habang ang isang coupling na masyadong malambot ay maaaring maputol sa ilalim ng biglaang pag-reversal ng load. Ang alignment tolerance sa pagitan ng motor at pump shaft ay karaniwang hawak sa loob ng ilang thousandth ng isang pulgada, dahil ang maling pagkakahanay na lampas sa hanay na iyon ay nagpapakita bilang napaaga na shaft seal leakage bago pa ito makaapekto sa performance.
Ang isang bagong piston pump ay karaniwang gumagana sa 92 hanggang 97 porsiyentong volumetric na kahusayan, ibig sabihin, maliit na porsyento lamang ng teoretikal na output ang nawala sa panloob na pagdulas. Habang nagsusuot ang pump, tumataas ang pagdulas na iyon, at ang presyon ay hindi gaanong humahawak sa ilalim ng pagkarga kahit na ang bomba ay maaari pa ring magsimula at tumakbo nang normal. Ang pagsubaybay sa daloy ng output o pagkabulok ng presyon sa ilalim ng isang nakapirming pagkarga sa paglipas ng panahon ay nagbibigay ng mas maagang babala ng pagkasira ng bomba kaysa sa paghihintay para sa isang kumpletong pagkabigo.
Kailangang tumugma ang motor sa horsepower na kinakailangan ng pump sa nilalayong operating pressure, hindi lang ang flow rating nito. Ang lakas ng kabayo para sa isang hydraulic circuit ay kinakalkula mula sa daloy at presyon nang magkasama, kaya ang isang bomba na mukhang katamtaman sa daloy ay maaari pa ring humingi ng malaking motor kung ito ay inaasahang patuloy na humahawak ng mataas na presyon.
| Motor Frame | Karaniwang Saklaw ng Horsepower | Karaniwang Aplikasyon |
|---|---|---|
| NEMA 56C / 143TC-145TC | 1 hanggang 5 HP | Maliit na mga mobile unit, single-actuator lift |
| 184TC-215TC | 7.5 hanggang 20 HP | Mga karaniwang pang-industriya na pagpindot at pang-ipit |
| 254TC at mas malaki | 25 HP pataas | Ang patuloy na tungkuling pang-industriya na makinarya, paghubog ng iniksyon |
Ang mga TEFC (na ganap na nakapaloob, pinalamig ng fan) na mga motor ay nangingibabaw sa mga pang-industriyang hydraulic power unit installation dahil ang dulo ng pump ay nakalantad sa oil mist at airborne particulate. Mahalaga rin ang duty cycle dito: ang motor na na-rate para sa tuluy-tuloy na tungkulin (S1) ay tatakbo nang mas malamig sa loob ng walong oras na shift kaysa sa isang motor na na-rate lamang para sa pasulput-sulpot na tungkulin, kahit na pareho ang nameplate na horsepower.
Ang direktang on-line na pagsisimula ay karaniwan para sa mas maliliit na motor ngunit gumagawa ng inrush na agos ng ilang beses kaysa sa rate na kasalukuyang tumatakbo, na maaaring maging problema sa mga pasilidad na may limitadong serbisyo sa kuryente o sa mga unit na madalas na nagsisimula at humihinto sa isang shift. Binabawasan ng mga soft starter at variable frequency drive ang pag-agos na iyon, at ang isang variable frequency drive ay nagbibigay-daan din sa bilis ng motor na bawasan sa mga panahon ng low-demand ng cycle, na nakakabawas sa paggamit ng enerhiya at ingay. Sa mga unit kung saan nakapirming displacement ang pump, ang pagpapares nito sa isang VFD ay isa sa mga mas epektibong pagbabago sa retrofit para sa pagbabawas ng standby na pagkonsumo ng enerhiya nang hindi pinapalitan ang mismong pump.
Ipinapalagay ng mga rating ng nameplate ng motor ang isang karaniwang temperatura ng kapaligiran, karaniwang 40°C. Ang mga unit na naka-install sa mga nakapaloob na cabinet, maiinit na mekanikal na silid, o direktang sikat ng araw ay madalas na tumatakbo sa mas mataas na kapaligiran kaysa sa baseline na iyon, at ang magagamit na lakas-kabayo ng motor ay kailangang bawasan nang naaayon o ang motor ay tatakbo nang mas mainit kaysa sa insulation class nito na na-rate, na nagpapaikli ng buhay ng winding bago mangyari ang anumang mekanikal na pagkabigo.
Ang mga balbula ay kung saan ang gawi ng isang hydraulic power unit ay aktwal na nahuhubog. Tatlong pamilya ng balbula ang lumilitaw sa halos bawat build, kasama ang ilang mga espesyal na uri ng balbula na ginagamit sa mas hinihingi na mga circuit.
Ang mga directional valve na pinapatakbo ng solenoid ay dumadaloy sa pag-extend, pagbawi, o paghawak sa isang actuator. Tinutukoy ng configuration ng spool kung ang circuit ay open-center, closed-center, o tandem-center sa pamamahinga, na nakakaapekto naman sa kung paano kumikilos ang pump kapag hindi inilipat ang valve. Ang oras ng pagtugon sa isang karaniwang wet-armature solenoid valve ay karaniwang nasa hanay na 20 hanggang 50 millisecond, habang ang mga proporsyonal na directional valve ay ipinagpalit ang ilan sa bilis na iyon para sa isang kontrolado, ramped transition na nagpapababa ng shock loading sa actuator at konektadong istraktura.
Ang relief valve ay nagtatakda ng absolute pressure ceiling ng circuit at pinoprotektahan ang bawat downstream na bahagi mula sa isang overload na kaganapan. Karaniwan itong itinatakda ng 10 hanggang 20 porsiyento sa itaas ng pinakamataas na presyon sa pagtatrabaho na kailangan ng system, na nagbibigay ng margin nang hindi nag-aaksaya ng enerhiya sa daanan ng lunas sa panahon ng normal na operasyon. Ang mga relief valve na pinapatakbo ng piloto ay mayroong mas mahigpit na pressure tolerance sa ilalim ng iba't ibang daloy kaysa sa mga direct-acting na relief valve at ito ang karaniwang pagpipilian sa anumang circuit na higit sa 10 GPM.
Ang mga balbula ng karayom, mga kontrol sa daloy na may bayad sa presyon, at mga divider ng daloy ay namamahala sa bilis ng actuator na hindi nakasalalay sa pagkakaiba-iba ng pagkarga. Ang mga bersyon na nabayaran ng presyon ay mayroong isang nakatakdang rate ng daloy kahit na nagbabago ang presyon ng pagkarga, na mahalaga sa anumang aplikasyon kung saan kinakailangan ang pagkakapare-pareho ng cycle ng oras, tulad ng naka-synchronize na pag-clamping.
Sa mga vertical actuator, pinipigilan ng isang counterbalance valve ang overrunning load mula sa libreng pagbagsak kung ang isang hose ay pumutok o ang isang directional valve ay nawalan ng signal, sa pamamagitan ng pagpapanatili ng back-pressure sa gilid ng outlet ng actuator hanggang sa ang inlet side ay aktibong na-pressure. Ang mga load-holding valve ng ganitong uri ay itinuturing bilang mga bahaging kritikal sa kaligtasan sa anumang aplikasyon kung saan ang hindi nakokontrol na pagbaba ay magdudulot ng panganib, gaya ng mga elevator platform o press ram.
Ang mga valve manifold ay lalong pinagsasama ang ilan sa mga function na ito sa iisang cast o drilled block, na pinuputol ang bilang ng mga panlabas na fitting at leak point kumpara sa isang stack ng magkahiwalay na piped valves.
Ang kontaminasyon ay may pananagutan para sa karamihan ng hindi planadong hydraulic component failure, at ang pagsasala ang pangunahing depensa. Ang isang mahusay na tinukoy na hydraulic power unit ay gumagamit ng pagsasala sa higit sa isang punto sa circuit sa halip na umasa sa isang solong lokasyon ng filter.
| I-filter ang Lokasyon | Karaniwang Micron Rating | Pangunahing Layunin |
|---|---|---|
| Salaan ng pagsipsip | 100 hanggang 150 micron | Pinoprotektahan ang pumapasok ng bomba mula sa malalaking debris |
| Filter ng linya ng presyon | 10 hanggang 25 micron | Pinoprotektahan ang mga balbula at mga silindro sa ibaba ng agos ng bomba |
| Ibalik ang filter ng linya | 10 hanggang 25 micron | Ang mga nahuli ay nagsusuot ng mga labi bago ito muling pumasok sa reservoir |
Ang kalinisan ng likido ay karaniwang sinusubaybayan gamit ang ISO 4406 particle counting, na nag-uulat ng tatlong numero na kumakatawan sa mga bilang ng particle sa 4, 6, at 14 microns. Ang isang code tulad ng 18/16/13 ay isang makatotohanang target para sa isang mid-pressure na pang-industriya na circuit, habang ang mga proporsyonal at servo valve ay karaniwang tumatawag para sa isang mas mahigpit na code sa hanay ng 16/14/11. Ang isang clogging indicator, visual man o electrical, ay nagbibigay-daan sa maintenance staff na baguhin ang mga elemento batay sa aktwal na kondisyon sa halip na isang nakapirming agwat ng kalendaryo, na binabawasan ang parehong napaaga na mga pagbabago sa elemento at ang panganib na tumakbo lampas sa kapasidad ng filter.
Ang pagganap ng elemento ng filter ay kadalasang ipinapakita bilang isang beta ratio, na naghahambing sa bilang ng mga particle sa itaas ng isang partikular na laki sa upstream at downstream ng elemento. Ang isang beta ratio na 200 sa 10 microns ay nangangahulugan na ang filter ay nag-aalis ng 199 sa bawat 200 na particle ng ganoong laki o mas malaki, at itinuturing na isang high-efficiency rating para sa isang pressure line filter. Ang beta ratio ay higit na mahalaga kaysa sa headline micron rating lamang, dahil ang dalawang filter na na-advertise sa parehong laki ng micron ay maaaring magkaroon ng ibang-iba ang aktwal na kahusayan sa pagkuha depende sa media construction.
Ang ilang hydraulic power unit ay nagdaragdag ng nakalaang off-line filtration loop, na patuloy na tumatakbo sa isang maliit na auxiliary pump na hindi nakasalalay sa duty cycle ng pangunahing circuit. Ang pag-aayos ng kidney-loop na ito ay nagpapanatili sa reservoir na malinis kahit na sa mga panahon na ang pangunahing pump ay naka-idle, at karaniwan sa malalaking volume na mga reservoir kung saan ang in-line na pagsasala lamang ay hindi maaaring ibalik nang madalas ang buong dami ng likido upang magkaroon ng mahigpit na target sa kalinisan.
Ang isang accumulator ay nag-iimbak ng haydroliko na enerhiya sa ilalim ng presyon, gamit ang isang piston, pantog, o diaphragm upang paghiwalayin ang likido mula sa isang pre-charged na dami ng gas, halos palaging nitrogen. Sa isang hydraulic power unit, ang mga accumulator ay nagsisilbi ng ilang natatanging layunin.
Ang mga nagtitipon sa istilo ng pantog ay ang pinakakaraniwang pagpipilian sa pangkalahatang serbisyong pang-industriya dahil nag-aalok ang mga ito ng magandang balanse ng bilis ng pagtugon at gastos. Ang pre-charge pressure ay karaniwang nakatakda sa humigit-kumulang 90 porsiyento ng minimum na operating pressure ng system at kailangang suriin nang pana-panahon, dahil ang nitrogen charge ay dahan-dahang bumababa sa paglipas ng panahon sa pamamagitan ng materyal ng pantog.
Gumagamit ang mga piston accumulator ng free-floating na piston sa halip na isang flexible na pantog upang paghiwalayin ang gas at fluid, na nagbibigay-daan sa kanila na pangasiwaan ang mas malalaking volume at mas mataas na mga rate ng cycle nang walang mga alalahanin sa pagkapagod na naglilimita sa buhay ng pantog sa ilalim ng patuloy na mabilis na pagbibisikleta. Mas karaniwan ang mga ito sa tuluy-tuloy na tungkulin na pang-industriya na pagpindot at kagamitan sa pagsubok kung saan ang nagtitipon ay nakakakita ng libu-libong cycle ng charge at discharge bawat shift.
Ang bawat inefficiency sa isang hydraulic circuit ay lumalabas bilang init, at ang sobrang init ay isa sa pinakamabilis na paraan upang pababain ang parehong fluid at ang mga seal sa buong unit. Gumagamit ang mga air-cooled na heat exchanger ng fan-driven radiator core at suit installation kung saan available ang ambient air at wala ang tubig, habang ang water-cooled shell-and-tube exchanger ay nag-aalok ng mas pare-parehong paglamig sa mainit o maalikabok na kapaligiran ngunit nangangailangan ng pinalamig o once-through na supply ng tubig.
Ang kapasidad ng paglamig ay karaniwang tumutugma sa pagkarga ng init na nabuo sa pamamagitan ng bypass ng relief valve, pagbaba ng presyon sa mga balbula, at kawalan ng kahusayan ng pump, hindi lamang sa lakas-kabayo ng motor. Ang mga unit na nagpapatakbo ng fixed-displacement pump laban sa closed-center valve para sa mahabang panahon ng dwell ay nakakabuo ng higit na init kaysa sa isang variable-displacement pump na gumagawa ng parehong trabaho, at ang mas malamig na detalye ay dapat magpakita ng pagkakaibang iyon sa halip na isang generic na horsepower-based na panuntunan ng thumb.
Ang isang thermostatically controlled fan o isang bypass valve sa water-cooled circuit ay nagpapanatili ng fluid temperature mula sa pag-ugoy ng masyadong malayo sa alinmang direksyon, dahil ang fluid na masyadong malamig ay nagpapataas ng lagkit at pump inlet restriction tulad ng pagpapatakbo ng sobrang init ay nagpapababa sa lagkit at lakas ng pelikula.
Ang mga air-cooled na unit ay umiiwas sa pagtutubero, paggamot sa tubig, at pagpapalabas na nagpapahintulot sa mga alalahanin na kasama ng isang water-cooled system, na ginagawang mas simpleng pagpipilian ang mga ito para sa karamihan ng mga standalone na pang-industriyang installation. Ang mga water-cooled unit, bilang kapalit, ay nagtataglay ng mas matatag na temperatura ng likido anuman ang kondisyon ng hangin sa paligid at kumukuha ng mas kaunting pisikal na espasyo sa paligid ng unit mismo, na mahalaga sa mga pasilidad kung saan limitado ang espasyo sa sahig o airflow clearance. Ang ilang mas malalaking instalasyon ay gumagamit ng closed-loop na water-to-air chiller na partikular upang makuha ang katatagan ng paglamig ng tubig nang walang mga alalahanin sa pagkonsumo ng tubig at paglabas ng isang bukas na once-through na sistema.
Pinagsasama-sama ng mga manifold block ang valve mounting at internal porting sa iisang machined o cast body, na binabawasan ang bilang ng external hose run at ang mga leak point na kasama nito. Ang mga balbula na istilo ng cartridge na direktang sinulid sa mga manifold na cavity ay higit na pinapalitan ang mga lumang stacked-valve assemblies sa mga bagong build ng hydraulic power unit dahil binabawasan ng mga ito ang parehong footprint at assembly labor.
Ang hose ay na-rate sa pamamagitan ng working pressure, burst pressure, at bend radius, at ang maliit na hose ay isa sa mga mas karaniwang sanhi ng pagbaba ng presyon na maling matukoy bilang problema sa pump o balbula. Mas gusto na ngayon ang O-ring face seal at O-ring boss fitting kaysa sa mga mas lumang flare fitting sa mga circuit na may mas mataas na presyon dahil mapagkakatiwalaan ang mga ito nang hindi umaasa sa metal-to-metal torque na nag-iisa, na binabawasan ang mga weep leaks sa mga punto ng koneksyon sa buong buhay ng unit.
Ang nakapirming bakal o hindi kinakalawang na piping ay karaniwang ginagamit para sa mga permanenteng pagtakbo sa pagitan ng reservoir, pump, at manifold sa mga nakatigil na unit, dahil ang matibay na piping ay lumalaban sa abrasion at lumalaban sa hose sa buong buhay ng pag-install. Ang flexible hose ay nakalaan para sa mga koneksyon sa mga gumagalaw na bahagi, tulad ng isang silindro na naglalakbay, o para sa mga seksyon na nangangailangan ng vibration isolation mula sa pump at motor. Ang paghahalo ng dalawa nang naaangkop, sa halip na patakbuhin ang hose para sa isang buong nakapirming circuit dahil sa kaginhawahan sa panahon ng pagpupulong, ay makabuluhang nagpapalawak ng agwat ng serbisyo sa pagitan ng pag-aayos ng leak.
Karaniwang nakatakda ang pag-size ng linya upang mapanatili ang bilis ng likido sa loob ng mga tinatanggap na saklaw — humigit-kumulang 2 hanggang 4 na talampakan bawat segundo sa mga linya ng pagsipsip, 10 hanggang 15 talampakan bawat segundo sa mga linya ng presyon, at 10 hanggang 15 talampakan bawat segundo sa mga linya ng pagbabalik. Ang mga undersized na linya ay nagpapataas ng bilis na lampas sa mga saklaw na ito, na nagpapataas ng pagbaba ng presyon, bumubuo ng karagdagang init, at sa mga linya ng pagsipsip ay partikular na pinapataas ang panganib ng cavitation sa pumapasok na pump.
Ang mga seal ay bihirang makakuha ng parehong atensyon gaya ng mga pump o valve kapag ang isang hydraulic power unit ay tinukoy, ngunit ang seal failure ay isa sa mga mas madalas na dahilan kung bakit ang isang unit ay napupunta sa isang hindi planadong pag-aayos.
Ang rotary shaft seal sa drive shaft ng pump ay nakalantad sa patuloy na pag-ikot at anumang misalignment sa motor coupling, na ginagawa itong isa sa mga lokasyon ng pinakamataas na wear seal sa buong unit. Ang materyal ng shaft seal ay kailangang itugma sa uri ng likido na ginagamit, dahil ang isang seal compound na angkop sa mineral na langis ay maaaring mabilis na masira kapag nadikit sa ilang mga likidong lumalaban sa sunog o nabubulok.
Ang mga manifold at valve mounting surface ay umaasa sa mga static na O-ring o gasket kaysa sa mga dynamic na seal, at ang mga ito sa pangkalahatan ay may mas mahabang buhay ng serbisyo dahil hindi sila napapailalim sa patuloy na paggalaw. Ang kanilang pagkabigo ay mas madalas na nakatali sa maling bolt torque sa panahon ng pag-assemble o muling paggamit ng isang seal na dapat ay pinalitan sa panahon ng isang valve swap, sa halip na sa mga isyu sa fluid compatibility.
| Uri ng Fluid | Karaniwang Katugmang Materyal ng Seal | Tandaan |
|---|---|---|
| Mineral na langis | Nitrile (Buna-N) | Standard default para sa karamihan ng mga pang-industriyang circuit |
| Water-glycol na lumalaban sa apoy | EPDM | Ang nitrile ay bumababa sa tubig-glycol fluid sa paglipas ng panahon |
| Phosphate ester | Fluorocarbon (Viton) | Ang EPDM at nitrile ay parehong hindi angkop |
Ginagawa ng instrumentasyon ang isang hydraulic power unit mula sa isang selyadong kahon sa isang bagay na maaaring masuri nang walang disassembly. Kasama sa minimum na instrumentation package sa karamihan ng mga pang-industriya na unit ang pressure gauge na may isolator valve para protektahan ang gauge mula sa pulsation, fluid level at temperature gauge sa reservoir, at clogging indicator sa filter housings.
| Instrument | Ang Sinusubaybayan Nito | Bakit Ito Mahalaga |
|---|---|---|
| Pressure transducer | Ang presyon ng system, nabasa nang elektrikal | Pinapagana ang PLC monitoring at pressure-based interlocks |
| Paglipat ng temperatura | Temperatura ng likido sa reservoir | Nagti-trigger ng paglamig o pagsara bago masira ang lagkit |
| Paglipat ng antas | Antas ng reservoir fluid | Pinipigilan ang pump cavitation mula sa mababang likido |
| Tagapagpahiwatig ng pagbara ng filter | Pagkakaiba ng presyon sa elemento ng filter | Pagpapalit ng elemento ng flag batay sa aktwal na kundisyon |
Ang pagdaragdag ng mga de-koryenteng output sa mga instrumentong ito, sa halip na umasa sa mga visual-only na gauge, ay nagbibigay-daan sa isang PLC o control panel na awtomatikong isara ang unit bago magdulot ng pinsala ang isang mababang antas o sobrang temperatura, na mas mura kaysa sa pagkukumpuni na sumusunod sa isang babala.
Sa mas malalaking pag-install, ang instrumentation ay lalong nagpapakain sa isang data historian o remote monitoring platform sa halip na isang lokal na panel lamang, na hinahayaan ang maintenance staff na subaybayan ang presyon at mga trend ng temperatura sa loob ng mga linggo o buwan sa halip na tumugon lamang sa isang alarma. Ang unti-unting pag-anod sa mga trend na ito — isang dahan-dahang pagtaas ng temperatura ng baseline, o isang relief valve na mas madalas na lumalampas kaysa dati — ay madalas na ang pinakamaagang available na babala ng pagbuo ng pump o mas malamig na pagkasuot, bago mag-alarm o tuluyang mabigo ang unit.
Ang mga standalone na hydraulic power unit na may simpleng on/off o manual valve control ay bumubuo pa rin ng malaking bahagi ng mga installation, ngunit ang pagsasama sa isang PLC o dedikadong hydraulic controller ay naging pamantayan sa anumang application kung saan mahalaga ang cycle timing, sequencing, o safety interlocks.
Ang isang discrete control scheme ay ganap na naglilipat ng mga solenoid valve sa on o off, na sapat para sa mga simpleng extend-retract-hold na mga sequence. Ang proporsyonal at servo control sa halip ay patuloy na nagbabago sa posisyon ng balbula, na nagpapahintulot sa kontroladong acceleration, deceleration, at mid-stroke positioning. Ang proporsyonal na kontrol ay nagdaragdag ng gastos at nangangailangan ng mas mahigpit na kalinisan ng likido, ngunit ito ang nagbibigay-daan sa isang hydraulic power unit na tumugma sa makinis, tumpak sa posisyon na paggalaw na kung minsan ay ipinapalagay na mas mahusay ang mga pneumatic o electromechanical actuator.
Ang mga pressure switch, guard interlock, at emergency stop circuit ay karaniwang direktang naka-wire sa motor starter at directional valve control circuit upang ang isang kaganapang pangkaligtasan ay mag-alis ng parehong de-koryenteng drive at hydraulic pressure nang sabay, sa halip na umasa sa isang software-only na tugon na maaaring maantala ng isang pagkakamali sa control system.
Ang halaga ng enerhiya sa paglipas ng buhay ng isang hydraulic power unit ay madalas na lumampas sa orihinal na presyo ng pagbili ng kagamitan, na ginagawang ang kahusayan ay isang component-selection factor sa sarili nitong karapatan sa halip na isang pangalawang alalahanin.
Ang mga pagpipiliang ito ay nakikipag-ugnayan sa isa't isa: ang isang variable na displacement pump na ipinares sa isang VFD-driven na motor at isang load-sensing manifold ay maaaring makabawas nang malaki sa pagkonsumo ng kuryente kumpara sa isang fixed-displacement, fixed-speed baseline sa parehong aplikasyon, bagama't ang aktwal na pagtitipid ay nakadepende nang malaki sa kung gaano karami sa duty cycle ang ginugugol sa bahagyang demand kumpara sa full-flow na operasyon.
Ang mga bahaging pangkat na sakop sa itaas ay nalalapat sa parehong mobile at stationary na hydraulic power unit, ngunit ang partikular na hardware na pinili sa loob ng bawat pangkat ay kadalasang naiiba nang malaki sa pagitan ng dalawa.
| Component | Stationary Industrial Unit | Mobile Unit |
|---|---|---|
| Pinagmumulan ng kapangyarihan | Nakapirming de-koryenteng motor | PTO, engine-mounted pump, o battery-electric motor |
| Reservoir na materyal | Carbon o hindi kinakalawang na asero | Aluminum para sa pagbabawas ng timbang |
| Cooling | Air o water heat exchanger | Ram-air o fan-assisted air cooling |
| Enclosure | Buksan ang frame o sound-dampened cabinet | Naka-sealed, nakahiwalay sa vibration na compartment |
Ang vibration ay ang pinakamalaking karagdagang salik ng disenyo sa mga mobile unit. Ang mga bahagi na hindi naaabala sa loob ng maraming taon sa isang nakatigil na pang-industriya na palapag ay nangangailangan ng mga lock washer, thread-locking compound, at vibration-rated hose clamp sa isang mobile chassis, dahil ang matagal na pag-vibrate sa kalsada o off-road ay luluwag sa karaniwang mga fastener at fitting na mas mabilis kaysa sa isang nakatigil na pag-install kailanman.
Karamihan sa mga pagkabigo ng hydraulic power unit ay bumabalik sa isa sa tatlong pangunahing sanhi: kontaminasyon, aeration, o init. Ang pagkilala sa mga unang sintomas ng bawat isa ay nagbibigay-daan sa mga tauhan ng pagpapanatili na mamagitan bago ang isang bahagi ay talagang mabibigo.
| Sintomas | Malamang na Apektado ang Bahagi | Karaniwang Root Cause |
|---|---|---|
| Umuungol o ingay ng cavitation sa pump | Pump, suction strainer | Mababang antas ng likido, baradong salaan, o pagtagas ng hangin sa gilid ng pagsipsip |
| Spongy o naantalang tugon ng silindro | Direksyon o daloy ng control valve | Aerated fluid o pagod na valve spool |
| Unti-unting pagbaba ng presyon sa ilalim ng pagkarga | Pump, relief valve | Panloob na pagsusuot mula sa kontaminadong likido |
| Tumataas na temperatura ng fluid sa paglipas ng shift | Mas malamig, relief valve | Maliit ang laki ng paglamig o labis na relief bypass |
| Umiiyak na mga kabit at dulo ng hose | Mga kabit, hose assemblies | Pagkapagod ng vibration o maling torque sa pag-install |
| Mali-mali na pressure gauge o transducer reading | gauge isolator, transducer wiring | Pinsala ng pulso o isang maluwag na koneksyon sa kuryente |
Ang isang preventive schedule na binuo sa paligid ng fluid sampling, naka-iskedyul na mga pagbabago sa filter batay sa mga clogging indicator sa halip na mga nakapirming agwat, at pana-panahong pag-check ng accumulator pre-charge ay nakakakuha ng malaking karamihan ng mga pattern ng pagkabigo na ito habang ang mga ito ay mura pa rin upang itama.
Ang quarterly fluid sampling ay isang karaniwang baseline para sa mga unit sa tuluy-tuloy na serbisyong pang-industriya, kung saan ang sampling ay inilipat sa isang buwanang agwat sa mga unit na nagpapatakbo ng mga high-precision na proporsyonal o servo circuit kung saan ang maliit na pagtaas sa bilang ng particle ay may napakalaking epekto sa tugon ng balbula. Ang pagsa-sample mula sa isang live, running line sa halip na sa ilalim ng reservoir ay nagbibigay ng higit na kumakatawang larawan ng kung ano ang aktwal na umiikot sa pump at valves.
Sinasaklaw ng mga karaniwang unit ng catalog ang malaking bahagi ng mga application, ngunit karaniwan ang mga custom na build kung saan ang footprint, ingay, duty cycle, o pagkakalantad sa kapaligiran ay nasa labas ng mga karaniwang saklaw. Ang ilang mga praktikal na tanong ay humuhubog sa karamihan ng mga custom na detalye.
Ang pagkuha ng mga sagot na ito bago ang pagpili ng bahagi ay maiiwasan ang pinakamahal na uri ng muling paggawa: ang pagtuklas pagkatapos ng pag-install na ang pump, motor, o cooling package ay maliit ang laki para sa mga tunay na kondisyon ng pagpapatakbo.
Kung saan ang isang hydraulic power unit ay nakaupo malapit sa isang istasyon ng operator o sa isang pasilidad na sensitibo sa ingay, ang isang sound-dampened na enclosure sa paligid ng pump at motor ay maaaring makabuluhang makabawas sa nakikitang ingay, kadalasang mas matipid kaysa sa pagpapalit ng mga uri ng pump lamang. Ang disenyo ng enclosure ay kailangang balansehin ang acoustic dampening laban sa sapat na bentilasyon, dahil ang isang selyadong enclosure na kumukuha ng init sa paligid ng motor at pump ay magpapaikli sa buhay ng bahagi kahit na pinapatahimik nito ang unit.
Sa wastong pagsasala at pagpapanatili ng fluid, ang mga istrukturang bahagi ng isang hydraulic power unit ay karaniwang tumatakbo sa loob ng 15 hanggang 20 taon, kahit na ang mga pump, seal, at hose ay mga gamit na nasusuot na muling itinayo o pinapalitan sa mas maikling mga cycle bago iyon.
Ang mga agwat ng pagbabago ay nakasalalay sa temperatura ng pagpapatakbo at kontrol ng kontaminasyon sa halip na isang nakapirming bilang ng oras. Maraming pang-industriya na unit ang tumatakbo sa taunang o dalawang taon na pagbabago ng fluid kapag ang pagsasala ay nagpapanatili ng mababang bilang ng particle at nananatiling kontrolado ang temperatura, ngunit ang fluid sampling ay isang mas maaasahang gabay kaysa sa petsa ng kalendaryo lamang.
Sa karamihan ng mga kaso, kailangan nitong palitan ang pump at madalas ang mounting adapter, dahil ang dalawang uri ng pump ay mekanikal na naiiba kaysa sa control logic lamang. Sa pangkalahatan ay mas praktikal na tukuyin ang tamang uri ng bomba sa unahan batay sa duty cycle kaysa magplano sa isang pag-upgrade sa ibang pagkakataon.
Ang isang cooler na wastong sukat sa papel ay hindi pa rin gumanap kung ang bentilador o daloy ng tubig ay pinaghihigpitan, kung ang relief valve ay lumalampas sa mas maraming daloy kaysa sa nilalayon dahil sa isang isyu sa valve o pressure setting, o kung ang grado ng lagkit ng likido ay hindi tumutugma sa hanay ng temperatura ng pagpapatakbo.
Ang mga bladder accumulator ay tumutugon nang mas mabilis at mas mura para sa pangkalahatang shock absorption at pressure smoothing, habang ang mga piston accumulator ay humahawak ng mas malalaking volume at mas mataas na cycle rate nang mas matibay, na ginagawang mas angkop ang mga ito para sa mga application na may madalas at malalaking volume na demand spike.
Pinoprotektahan ng suction strainer ang pump inlet mula sa malalaking debris at sadyang magaspang, karaniwang 100 hanggang 150 micron, upang maiwasan ang paghihigpit sa daloy ng pump inlet. Ang filter ng linya ng presyon ay mas pino, karaniwang 10 hanggang 25 micron, at pinoprotektahan ang mas sensitibong mga balbula at mga cylinder sa ibaba ng agos ng bomba.
Ang presyon na tumatag nang walang load ngunit bumababa kapag ang actuator ay nakatutok ay karaniwang tumuturo sa panloob na pagkasira ng pump o isang relief valve na bumubukas nang mas maaga kaysa sa itinakdang punto nito, na parehong nagpapababa sa epektibong daloy na magagamit kapag ang system ay aktwal na gumagana sa halip na idling.
Ang mas makapal na likido ay lumalaban sa pag-agos sa maliliit na panloob na mga daanan sa loob ng isang direksyon o proporsyonal na balbula, nagpapabagal sa paggalaw ng spool at pagtugon ng actuator. Ito ang dahilan kung bakit karaniwan ang pagkaantala ng malamig na pagsisimula sa mga unit na naiwang idle magdamag sa mga hindi pinainit na espasyo, at kung bakit ang ilang mga pag-install ay nagdaragdag ng tank heater o isang warm-up cycle bago tumakbo nang buong bilis sa malamig na mga kondisyon.
Ang isang pilot-operated check valve ay nagbibigay-daan sa libreng daloy sa isang direksyon habang hinaharangan ang reverse flow hanggang sa isang pilot pressure signal ay sadyang buksan ito, na karaniwang ginagamit upang hawakan ang isang cylinder sa posisyon nang walang drift kahit na ang directional valve ay nakasentro at walang aktibong pressure na inilalapat.
Ang hydraulic power unit na ito ay espesyal na idinisenyo para sa pasulong na stacker. Ito ay isinama ng isang high-pressure gear pump, isang DC ca...
Tingnan ang Detalye
Ang hydraulic power unit na ito ay espesyal na idinisenyo para sa hydraulic tail plate. Ang Vehicle Tail Plate Hydraulic Power Unit ay isang yunit ...
Tingnan ang Detalye
Ang hydraulic power unit na ito ay espesyal na idinisenyo para sa isang mobile hydraulic lift table, na isinama sa isang high-pressure gear pump. P...
Tingnan ang Detalye
Ang hydraulic power unit na ito ay espesyal na idinisenyo para sa rotary feed ng pipe cutting machine. Ito ay isinama ng isang high-pressure gear p...
Tingnan ang Detalye
Ang Hydraulic Power Unit ay espesyal na idinisenyo para sa pinagsamang mababaw na inilibing na haligi ng pag-aangat ng haydroliko, isinasama nito a...
Tingnan ang Detalye
Ang hydraulic power unit na ito ay idinisenyo upang matugunan ang matinding mga pangangailangan sa seguridad, lalo na para sa mga kritikal na okasy...
Tingnan ang Detalye
Ang langis na ito ay nalubog na dobleng yunit ng kapangyarihan ng actina ay idinisenyo para sa mahusay, compact at mababang mga aplikasyon ng ingay...
Tingnan ang Detalye

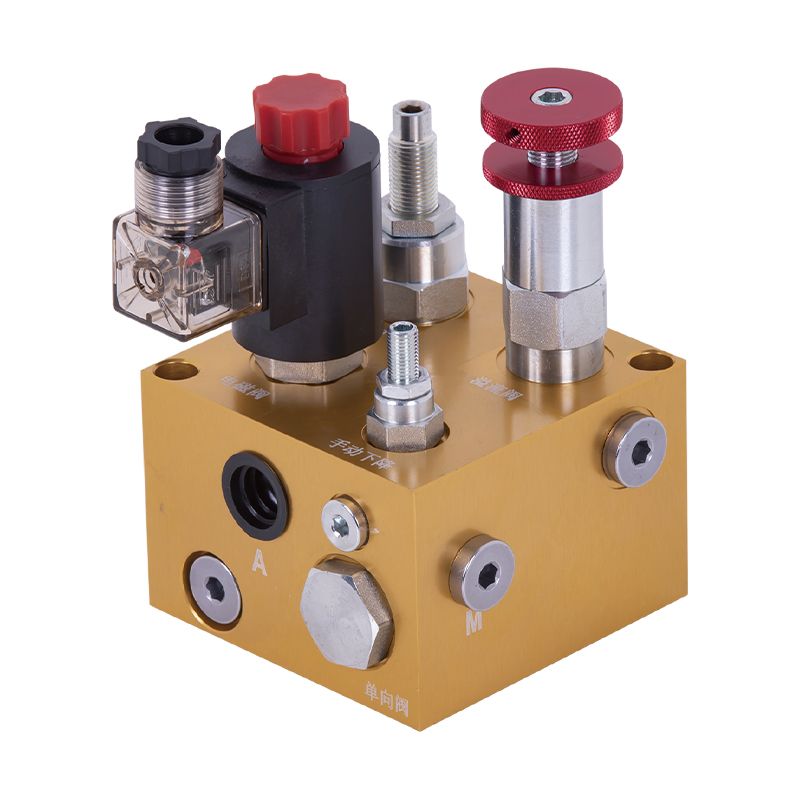

Ang serye ng Hydraulic Lift Platform Valve Group ay espesyal na idinisenyo para sa iba't ibang mga platform ng pag -aangat ng haydroliko. Maaa...
