HPU Motor Guide: Sukat, Mga Uri, Kahusayan at Mga Tip sa Pagpapanatili

HYDRAULIC POWER UNIT FUNDAMENTALS

Ano ba talaga ang Ginagawa ng HPU Motor sa Loob ng Hydraulic Power Unit

An Kino-convert ng HPU motor ang electrical o mechanical input sa rotational force na nagtutulak sa pump sa loob ng a Hydraulic Power Unit , bumubuo ng daloy at presyon na kailangan para ilipat ang mga cylinder, paikutin ang mga actuator, o patakbuhin ang mga hydraulic tool. Kung wala ang motor, ang natitirang bahagi ng Hydraulic Power Unit ay isang tangke lamang, isang manifold, at pagtutubero. Ang motor ay ang nag-iisang bahagi na ginagawang magagamit ang naka-imbak na elektrikal na enerhiya, at ang laki, bilis, at kahusayan nito ay tumutukoy sa halos bawat downstream na performance number sa system, mula sa cycle time hanggang sa antas ng ingay hanggang sa gastos ng kuryente kada oras ng operasyon.

Karamihan sa mga Industrial Hydraulic Power Unit ay gumagamit ng three-phase AC induction motor na direktang pinagsama sa gear, vane, o piston pump sa pamamagitan ng flexible coupling o isang bell housing. Ang motor shaft ay umiikot sa pump shaft sa isang nakapirming o variable na bilis, at ang pag-ikot na iyon ay naglalabas ng hydraulic fluid mula sa reservoir at papunta sa gumaganang circuit. Sa mga mobile o off-grid na application, ang parehong papel ay pinupunan ng isang DC motor na tumatakbo sa bangko ng baterya, isang hydraulic motor na pinapatakbo ng isang diesel engine sa pamamagitan ng power take-off, o sa mga piling kaso ng isang pneumatic na motor kung saan ang kuryente ay hindi available o hindi ligtas na gamitin, tulad ng sa ilang partikular na kapaligiran sa pagmimina o malayo sa pampang.

MABILIS NA SANGGUNIAN

Ang isang motor na na-rate sa 10 horsepower na nagpapatakbo ng pump na may 2.5 cubic inch na displacement sa 1800 RPM ay gumagawa ng halos 32.5 galon kada minuto ng daloy ng likido. Ang nag-iisang relasyon sa pagitan ng horsepower, displacement, at RPM ay ang panimulang punto para sa halos bawat desisyon sa pagpili ng HPU motor.

Ang Anatomy ng HPU Motor at Paano Ito Kumokonekta sa System

Bago ihambing ang mga uri ng motor o pagpapatakbo ng mga kalkulasyon ng laki, nakakatulong na maunawaan kung aling mga bahagi ng isang HPU motor ang mahalaga para sa pagganap at kung aling mga bahagi lamang ang mahalaga para sa pag-install. Ang HPU motor ay hindi isang generic na de-koryenteng motor na naka-bold sa isang hydraulic tank; ito ay pinili at iko-configure sa paligid ng isang hanay ng mga mekanikal at elektrikal na interface na partikular sa hydraulic power transmission.

Shaft at Keyway

Ang motor output shaft ay may dalang keyway o spline na dapat eksaktong tumugma sa input coupling ng pump. Ang hindi pagkakatugma dito ay ang nag-iisang pinakakaraniwang dahilan ng pagkaantala sa pag-install sa mga bagong build ng HPU.

Pag-mount Flange

Gumagamit ang NEMA at IEC frame motor ng standardized na C-face o D-flange mounts kaya ang motor ay direktang nagbo-bolts sa isang bell housing na walang custom na bracket, na pinapanatili ang pagkakahanay sa kabuuan ng build.

Klase ng Windings at Insulation

Tinutukoy ng klase ng insulation, na karaniwang may rating na B, F, o H, kung gaano kalaki ang init ng mga windings bago masira. Ang Class F ay ang de facto na pamantayan para sa karamihan ng pang-industriyang tungkulin ng HPU ngayon.

Uri ng Enclosure

Pinoprotektahan ng mga enclosure ng TEFC (Totally Enclosed Fan Cooled) at TENV (Totally Enclosed Non-Ventilated) ang mga windings mula sa oil mist, alikabok, at washdown spray na karaniwan sa paligid ng hydraulic equipment.

Mga Uri ng Motor na Ginagamit sa Mga Disenyo ng Hydraulic Power Unit

Ang pagpili ng tamang uri ng motor para sa isang Hydraulic Power Unit ay depende sa duty cycle, available na power supply, mga kondisyon sa paligid, at kung gaano kadalas ang pagsisimula at paghinto ng unit sa isang shift. Nasa ibaba ang isang paghahambing ng apat na kategorya ng motor na pinakakaraniwang ipinares sa mga hydraulic pump sa pang-industriya at mobile na kagamitan, na sinusundan ng mas malapitang pagtingin sa kung saan ang bawat isa ay kumikita ng kanilang lugar.

Paghahambing ng mga uri ng motor na ginagamit upang magmaneho ng mga Hydraulic Power Unit sa mga nakatigil at mobile na application.
Uri ng Motor	Karaniwang Saklaw ng Power	Kaso ng Karaniwang Paggamit	Pangunahing Limitasyon
Three-Phase AC Induction	1 hanggang 500 HP	Mga nakatigil na pang-industriya na HPU	Nangangailangan ng tatlong-phase na supply
Single-Phase AC	0.5 hanggang 10 HP	Mga maliliit na pagpindot sa tindahan, mga elevator	Mas mababang panimulang metalikang kuwintas
DC Motor	0.5 hanggang 20 HP	Mobile, mga unit na pinapagana ng baterya	Limitadong patuloy na buhay ng tungkulin
Engine-Driven (PTO)	10 hanggang 1000 HP	Off-road, agrikultura, dagat	Walang dependency sa utility grid, ngunit nangangailangan ng fuel logistics

Three-Phase AC Induction Motors

Ang mga three-phase na motor ay nangingibabaw sa mga nakatigil na pang-industriya na Hydraulic Power Unit dahil naghahatid sila ng mataas na panimulang torque, tumatakbo nang mahusay sa pare-pareho ang bilis, at may mga dekada ng napatunayang pagiging maaasahan sa mga kapaligiran ng pabrika. Ang isang tipikal na NEMA-frame na three-phase na motor sa papel na ito ay tumatakbo sa 1800 o 3600 RPM, na ang 1800 RPM ay mas karaniwan para sa mahabang buhay ng pump dahil ang mas mababang bilis ng shaft ay nagpapababa ng pagkasira sa mga pump shaft seal at bearings.

Single-Phase AC Motors

Pinupuno ng mga single-phase na motor ang puwang sa mas maliliit na tindahan at pasilidad kung saan hindi kailanman na-install ang three-phase power. Gumagana nang maayos ang mga ito para sa mga light-duty na pagpindot, elevator, at maliit na test stand sa ilalim ng humigit-kumulang 10 lakas-kabayo, ngunit ang kanilang mas mababang panimulang torque ay nangangahulugan na nahihirapan sila sa mga high-inertia load o mga application na kailangang magsimula sa ilalim ng buong presyon.

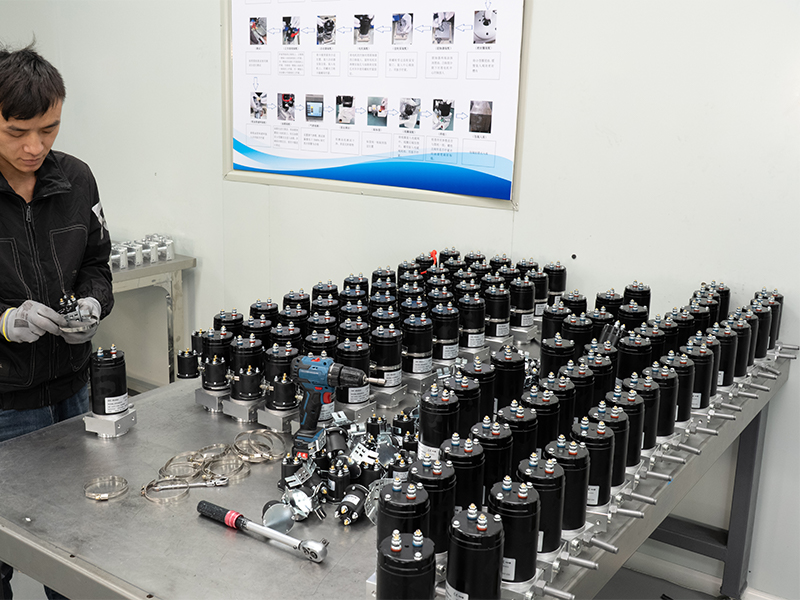

DC Motors para sa Mobile at Battery-Powered Units

Ang mga DC motor ay ang karaniwang pagpipilian para sa mga Hydraulic Power Unit na pinapagana ng baterya na ginagamit sa mga scissor lift, mga mobile platform, at mga electric work truck. Ang mga karaniwang boltahe ay 12V, 24V, at 48V, na may mas mataas na mga sistema ng boltahe sa pangkalahatan ay naghahatid ng mas maraming kapangyarihan para sa mas kaunting kasalukuyang draw at samakatuwid ay mas kaunting init sa mga kable.

Mga Yunit ng Power Take-Off na Hinihimok ng Engine

Kapag ang isang Hydraulic Power Unit ay kailangang gumana nang malayo sa anumang electrical grid, isang engine-driven na PTO arrangement ang papalit. Ang mga setup na ito ay karaniwan sa mga kagamitang pang-agrikultura, drilling rig, at marine deck machinery, kung saan ang mga diesel o gasoline engine ay umiiral na para sa iba pang mga layunin at ang hydraulic pump ay kumakapit lang sa magagamit na shaft power.

Paano Magsukat ng HPU Motor para sa Iyong Application

Ang pag-undersize ng isang HPU motor ay isa sa mga pinakakaraniwang at pinakamahal na pagkakamali sa disenyo ng hydraulic system. Ang isang motor na hindi makapaghatid ng sapat na torque sa startup ay paulit-ulit na magpapa-overload ng proteksyon, mag-overheat, at mabibigo nang husto bago ang rate ng buhay ng serbisyo nito. Ang sobrang laki, sa kabilang banda, ay nag-aaksaya ng enerhiya at nagpapataas ng upfront na gastos nang hindi nagdaragdag ng anumang magagamit na pagganap, at maaari rin itong gawing mas mahusay ang pagtakbo ng motor sa bahagyang pagkarga.

CORE SIZING FORMULA

HP = (GPM × PSI) / 1714

Kung saan ang GPM ay ang kinakailangang rate ng daloy at ang PSI ay ang pinakamataas na presyon ng system. Ipinapalagay ng formula na ito ang kahusayan ng pump na humigit-kumulang 85 hanggang 90 porsiyento, na karaniwan para sa mga bagong gear at vane pump na tumatakbo sa normal na temperatura.

Nagtrabaho Halimbawa

Isaalang-alang ang isang Hydraulic Power Unit na kailangang maghatid ng 15 gallons kada minuto sa 2000 PSI para magpatakbo ng hydraulic press. Paglalapat ng formula: 15 na pinarami ng 2000 ay katumbas ng 30,000, hinati sa 1714 na katumbas 17.5 lakas-kabayo . Sa pagsasagawa, karamihan sa mga taga-disenyo ay nag-iipon sa susunod na karaniwang laki ng frame ng motor, na magiging isang 20 HP na motor, upang isaalang-alang ang mga pagkawala ng kahusayan ng pump at umalis sa headroom para sa mga pressure spike sa panahon ng ikot ng trabaho.

Checklist ng Sukat

Palaging laki para sa peak pressure demand, hindi average operating pressure
Salik sa siklo ng tungkulin, dahil ang pasulput-sulpot na tungkulin ay nagbibigay-daan sa mas maliliit na motor kaysa sa tuluy-tuloy na tungkulin
Isaalang-alang ang temperatura sa paligid, dahil ang mga motor ay bumababa sa nakapaloob o mainit na mga kapaligiran
Itugma ang motor RPM sa pump RPM rating para maiwasan ang cavitation o sobrang pagkasira
Mag-iwan ng hindi bababa sa 10 hanggang 15 porsiyentong headroom sa itaas ng kinakalkula na minimum na lakas-kabayo

Duty Cycle at Epekto Nito sa Pagsusukat

Inilalarawan ng duty cycle kung anong bahagi ng isang oras ng pagpapatakbo ang ginugugol ng motor sa ilalim ng buong karga. Ang isang press na umiikot sa loob ng 8 segundo at nagpapahinga ng 22 segundo ay may duty cycle na malapit sa 27 porsiyento, na nagbibigay-daan sa isang mas maliit na motor kaysa sa isang tuluy-tuloy na tungkulin na application tulad ng isang plastic injection molding clamp na may pressure nang ilang minuto sa isang pagkakataon. Ang mga nameplate ng motor ay naglilista ng rating ng tungkulin bilang S1 para sa tuluy-tuloy na tungkulin o S3 para sa pasulput-sulpot na tungkulin, at ang pagtutugma ng rating na ito sa aktwal na profile ng application ay pumipigil sa parehong istorbo na overheating at hindi kinakailangang sobrang laki.

Energy Efficiency at Variable Frequency Drive

Ang isang fixed-speed na motor na nagpapatakbo ng hydraulic pump sa buong bilis na patuloy, kahit na ang system ay nangangailangan lamang ng bahagyang daloy, nag-aaksaya ng malaking halaga ng enerhiya bilang init sa kabuuan ng relief valve. Ang pagpapares ng HPU motor sa isang Variable Frequency Drive ay nagbibigay-daan sa bilis ng motor na subaybayan ang aktwal na pangangailangan ng system sa halip na tumakbo sa isang pare-parehong RPM sa buong orasan.

Mga pagkakaiba sa enerhiya at kontrol sa pagitan ng fixed-speed at VFD-controlled na HPU na mga motor.
Kundisyon ng Operating	Nakapirming Bilis na Motor	Motor na Kinokontrol ng VFD
Idle / Standby	Napanatili ang buong power draw	Ang bilis ay nabawasan sa malapit sa zero
Bahagyang Pagkarga	Labis na daloy na itinapon sa relief valve	Direktang tumugma ang daloy sa demand
Startup Inrush	Mataas na kasalukuyang spike sa bawat pagsisimula	Binabawasan ng malambot na ramp ang kasalukuyang spike
Antas ng Ingay	Patuloy na full-speed na ingay	Patak na may pinababang bilis

Ang data ng field na nakolekta sa maraming pang-industriya na press at pag-install ng injection molding ay nagpakita pagtitipid ng enerhiya sa pagitan ng 30 at 60 porsiyento pagkatapos i-retrofitting ang fixed-speed na HPU na mga motor na may mga variable frequency drive, depende sa kung gaano kalaki ang ginagastos sa duty cycle sa partial load versus full load. Ang mga application na may mahabang panahon ng idle o dwell, gaya ng mga plastic injection molding clamp station, ay may posibilidad na makita ang pinakamalaking mga nadagdag, habang ang mga application na tumatakbo malapit sa buong load ay patuloy na nakakakita ng mas maliit ngunit makabuluhang matitipid.

Kung saan ang mga VFD ay nagdaragdag ng Pinakamalaking Halaga

Ang mga operasyon ng pagpindot at pag-clamping, test stand na may variable na mga kinakailangan sa daloy, at anumang HPU na gumugugol ng makabuluhang oras sa pag-idle sa pagitan ng mga cycle ay ang pinakamalakas na kandidato para sa isang VFD retrofit. Ang mga application na tuluy-tuloy na tungkulin na tumatakbo sa isang tuluy-tuloy na rate ng daloy sa buong orasan ay nakakakita ng mas kaunting pakinabang, dahil ang motor ay tumatakbo na malapit sa pinakamabisang punto nito sa halos lahat ng oras.

Motor-to-Pump Coupling at Alignment

Ang koneksyon sa pagitan ng motor shaft at ng pump shaft ay isang madalas na pinagmumulan ng napaaga na pagkabigo na walang kinalaman sa electrical rating ng motor. Ang maling pagkakahanay sa pagitan ng motor at pump shaft ay nagpapakilala ng radial load sa mga bearings na hindi idinisenyo upang dalhin ito, nagpapaikli ng seal at buhay ng bearing sa parehong mga bahagi kahit na ang motor mismo ay gumaganap nang eksakto tulad ng tinukoy.

Gumamit ng flexible coupling na na-rate para sa torque at bilis ng motor, hindi lamang sa lakas-kabayo nito
Suriin ang angular at parallel alignment gamit ang dial indicator o laser alignment tool bago ang huling bolt-down
Kumpirmahing tumutugma ang bell housing o SAE mounting flange sa laki ng motor frame at sa pump mounting standard
Suriin muli ang pagkakahanay pagkatapos ng unang 100 oras ng operasyon, dahil maaaring tumira ang mga mounting bolts at elastomer couplings
Siyasatin ang coupling insert o elastomer element taun-taon para sa pag-crack, dahil ito ay isang wear item kahit na sa isang wastong aligned system

Ang mga pamantayan sa pag-mount ng SAE, tulad ng SAE A, B, C, at D flanges, ay partikular na umiiral upang ang mga motor at pump mula sa iba't ibang mga tagagawa ay maaaring ipares nang walang custom na machining. Ang pagkumpirma sa laki ng SAE flange at ang naka-key o splined na dimensyon ng shaft bago bumili ay maiiwasan ang isang mismatch na kung hindi man ay mangangailangan ng custom na adapter, na nagdaragdag ng parehong gastos at isang karagdagang punto ng potensyal na misalignment sa drivetrain.

Mga Kasanayan sa Pagpapanatili na Nagpahaba ng Buhay ng Motorsiklo ng HPU

Ang isang mahusay na pinapanatili na HPU motor sa isang malinis na pang-industriya na kapaligiran ay maaaring tumakbo nang mapagkakatiwalaan sa loob ng 15 hanggang 20 taon, habang ang isang napapabayaan sa isang marumi o sobrang init na kapaligiran ay maaaring mabigo sa loob ng 2 hanggang 3 taon. Ang pagkakaiba ay halos palaging nagmumula sa isang maliit na bilang ng mga umuulit na gawi sa pagpapanatili kaysa sa anumang solong dramatikong interbensyon.

Mga Pagsusuri sa Bearing at Lubrication

Dapat suriin ang mga bearings ng motor para sa hindi pangkaraniwang ingay, panginginig ng boses, o init sa mga regular na pagitan, na may mga pagitan ng grasa na sumusunod sa nameplate o manwal ng pagpapanatili ng gumawa sa halip na isang generic na iskedyul. Ang sobrang pag-greasing ay kasing mapanganib ng under-greasing, dahil maaari itong magdulot ng overheating ng bearing at pagbuga ng selyo.

Thermal Monitoring

Ang temperatura ng winding ng motor ay isa sa mga pinakamalinaw na maagang tagapagpahiwatig ng problema bago mangyari ang isang pagkabigo. Ang isang matagal na paikot-ikot na temperatura na 10 degrees Celsius sa itaas ng klase ng temperatura na na-rate ng motor ay humigit-kumulang na humihinto sa inaasahang buhay ng pagkakabukod nito.

Kalidad ng Supply ng Elektrisidad

Ang kawalan ng timbang sa boltahe sa tatlong yugto ng higit sa 1 porsyento ay maaaring magpapataas ng pag-init ng motor nang hindi katimbang, at ang patuloy na kawalan ng timbang na higit sa 5 porsyento ay isang karaniwang pasimula sa napaaga na winding failure sa mga pang-industriyang HPU na motor.

Kontrol sa Kontaminasyon

Ang mga cooling fins, vents, at ang lugar sa paligid ng motor ay dapat manatiling walang hydraulic oil residue, metal fine, at alikabok, dahil ang contamination buildup ay naghihigpit sa airflow at isa sa mga pangunahing sanhi ng mabagal, mahirap masuri na overheating.

Quarterly Maintenance Checklist

Panatilihing walang alikabok at mga labi ang mga palikpik at lagusan ng paglamig
I-verify na nananatili ang boltahe ng supply sa loob ng 10 porsiyento ng rating ng nameplate
Siyasatin ang coupling at mounting bolts para sa looseness
Subaybayan ang motor amperage draw sa paglipas ng panahon upang mahuli nang maaga ang pagbuo ng pump wear
Mag-log ng winding temperature readings para makita ang unti-unting pagtaas ng trend

Pag-diagnose ng Mga Karaniwang Problema sa Motor ng HPU

Karamihan sa mga naiulat na mga isyu sa motor ng HPU ay nagbabalik sa isa sa tatlong pangunahing sanhi: mga problema sa suplay ng kuryente, mga problema sa mekanikal na pagkakabit, o napagkakamalang pagkukulang ng hydraulic system na isang motor fault. Ang paghihiwalay sa mga ito nang maaga ay pumipigil sa pagpapalit ng isang perpektong magandang motor kapag ang aktwal na problema ay nasa ibang lugar sa circuit.

Mga karaniwang sintomas ng motor ng HPU na may malamang na mga sanhi at ang unang hakbang sa diagnostic.
Sintomas	Malamang na Dahilan	Unang Check
Umuungol ang motor ngunit hindi umiikot	Single-phase loss o nasamsam na bomba	Suriin ang lahat ng tatlong phase voltages
Madalas na overload trip	Maliit na motor o mataas na presyon ng system	I-verify ang setting ng relief valve laban sa rating ng motor
Sobrang vibration	Pagkabit ng misalignment o pagod na mga bearings	Suriin muna ang coupling alignment
Overheating sa panahon ng normal na tungkulin	Naka-block na bentilasyon o mababang boltahe	Linisin ang mga lagusan at sukatin ang boltahe ng suplay
Mabagal o mahinang paggalaw ng silindro	Sirang pump kaysa motor issue	Sukatin ang aktwal na output ng daloy laban sa na-rate na GPM

Paghihiwalay ng mga Motor Fault sa Hydraulic Faults

Ang isang simpleng amperage check ay napupunta sa isang mahabang paraan patungo sa paghihiwalay ng isang tunay na problema sa motor mula sa isang problema sa hydraulic system. Kung ang motor ay kumukuha ng normal na kasalukuyang ngunit ang sistema ay hindi gumagana, ang isyu ay halos palaging pababa ng agos sa pump, mga balbula, o mga actuator. Kung ang motor ay kumukuha ng labis na kasalukuyang kaugnay ng rating ng nameplate nito, ang load sa motor mismo, mula man sa pump o mula sa isang mekanikal na isyu sa pagbubuklod, ang mas malamang na salarin.

Mga Madalas Itanong Tungkol sa HPU Motors

Anong laki ng motor ang kailangan ko para sa isang Hydraulic Power Unit?

Ang laki ng motor ay depende sa kinakailangang flow rate at maximum na pressure ng system, na kinakalkula gamit ang formula na HP ay katumbas ng GPM times PSI na hinati sa 1714. Ang isang press na nangangailangan ng 15 GPM sa 2000 PSI ay nangangailangan ng humigit-kumulang 17.5 HP, karaniwang naka-round up sa isang 20 HP motor frame upang mag-iwan ng margin para sa mga pressure spike.

Maaari bang magpatakbo ang isang single-phase na motor ng Hydraulic Power Unit?

Oo, ang mga single-phase na motor ay maaaring magmaneho ng mas maliliit na Hydraulic Power Units hanggang sa humigit-kumulang 10 HP, ngunit sa pangkalahatan ay mas mababa ang panimulang torque ng mga ito kaysa sa mga three-phase na motor na may parehong rating, na mahalaga para sa mga application na may mataas na startup load tulad ng mga pagpindot na nagsisimula sa ilalim ng presyon.

Gaano katagal dapat tumagal ang isang HPU motor?

Ang isang maayos na laki at napapanatili na HPU na motor sa isang malinis na kapaligiran ay karaniwang tumatagal ng 15 hanggang 20 taon ng serbisyo, habang ang mga motor na nakalantad sa init, alikabok, kawalan ng balanse ng boltahe, o talamak na misalignment ay kadalasang nabigo sa loob ng 2 hanggang 3 taon.

Bakit nag-overheat ang aking HPU motor sa ilalim ng normal na pagkarga?

Ang pinakakaraniwang dahilan ay ang mga naka-block na cooling vent na naghihigpit sa daloy ng hangin, ang supply ng boltahe na tumatakbo sa ibaba ng rating ng nameplate, o ang pump na humihingi ng mas maraming torque kaysa sa motor ay na-rate na patuloy na naghahatid dahil sa napakalaking mga setting ng relief valve.

Ang pagdaragdag ba ng VFD sa isang HPU motor ay talagang nakakatipid ng enerhiya?

Oo, ang mga resulta sa field sa mga pang-industriyang installation ay nagpapakita ng pagtitipid ng enerhiya sa pagitan ng 30 at 60 porsiyento pagkatapos magdagdag ng variable frequency drive control, na may pinakamalaking mga nadagdag na nakikita sa mga application na may mahabang panahon ng idle o partial-load sa pagitan ng mga cycle ng trabaho.

Ano ang pagkakaiba sa pagitan ng motor horsepower at pump displacement?

Inilalarawan ng motor horsepower kung gaano karaming rotational power ang maibibigay ng motor, habang ang pump displacement ay naglalarawan kung gaano karaming fluid volume ang ginagalaw ng pump bawat rebolusyon. Magkasama sa isang partikular na RPM, tinutukoy ng dalawang value na ito ang aktwal na rate ng daloy at kakayahan ng presyon ng system.

Anong klase ng insulation ang dapat magkaroon ng HPU motor?

Ang Class F insulation ay ang karaniwang pagpipilian para sa karamihan ng mga pang-industriya na HPU motor ngayon, na nag-aalok ng mas mataas na temperatura tolerance kaysa sa mas lumang mga disenyo ng Class B habang nananatiling malawak na magagamit sa mga brand ng motor at laki ng frame.

Gaano kadalas dapat suriin ang pagkakahanay ng motor ng HPU?

Ang pagkakahanay ay dapat ma-verify sa pag-install, muling suriin pagkatapos ng unang 100 oras ng operasyon habang ang mounting hardware ay naayos, at pagkatapos ay siniyasat sa panahon ng regular na quarterly maintenance, o mas maaga kung ang vibration o ingay ay kapansin-pansing tumaas.
