Paano sukatin ang isang hydraulic power unit?

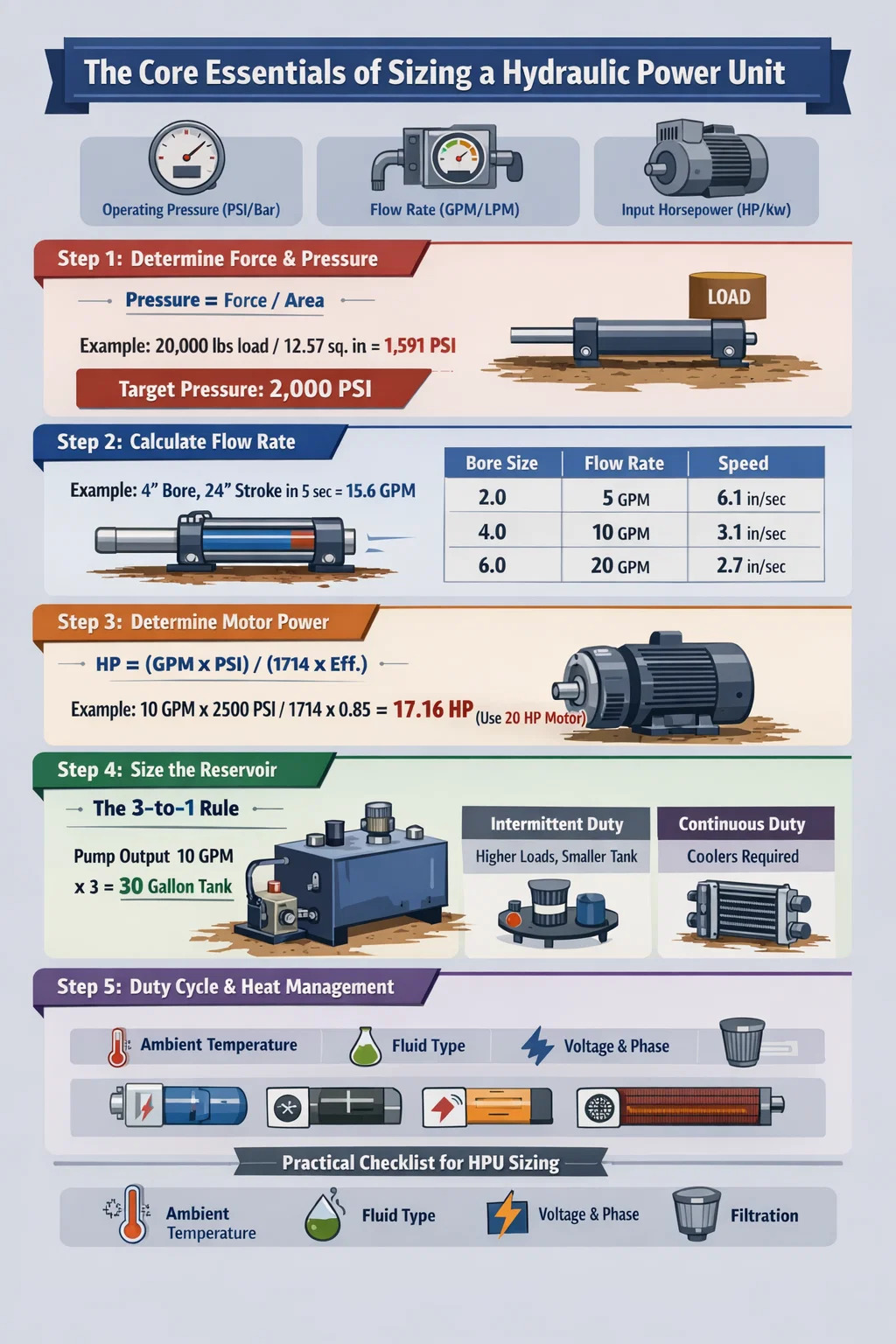

Ang Mga Pangunahing Mahahalaga sa Pagpapalaki ng Hydraulic Power Unit

Upang wastong sukat a haydroliko na yunit ng kuryente (HPU), dapat mo munang tukuyin ang mga kinakailangan sa mekanikal na output ng iyong aplikasyon. Ang proseso ay hindi tungkol sa pagpili ng generic na motor; ito ay isang tumpak na pagkakasunud-sunod ng pagtukoy ng kinakailangang puwersa, ang bilis ng operasyon, at ang mga resultang hinihingi ng daloy at presyon. Ang pangunahing sagot ay nasa tatlong pangunahing kalkulasyon: Operating Pressure (PSI/Bar) , Rate ng Daloy (GPM/LPM) , at Input Horsepower (HP/kW) .

Isang hindi tugma haydroliko na yunit ng kuryente humahantong sa alinman sa matinding pag-aaksaya ng enerhiya at pagbuo ng init (kung malaki ang laki) o pagkabigo upang makumpleto ang mekanikal na gawain (kung maliit ang laki). Ang layunin ay balansehin ang performance ng hydraulic pump, ang kapasidad ng reservoir, at ang lakas ng electric motor o engine.

Hakbang 1: Pagtukoy sa Mga Kinakailangan sa Puwersa at Presyon

Ang presyon na nabuo ng haydroliko na yunit ng kuryente ay isang direktang resulta ng paglaban ng pagkarga. Hindi ka pumili ng isang presyon nang basta-basta; kalkulahin mo ito batay sa surface area ng iyong actuator (silindro o motor).

Ang Cylinder Force Formula

Upang kalkulahin ang kinakailangang presyon, gamitin ang formula: Presyon = Puwersa / Lugar . Halimbawa, kung kailangan mo ng hydraulic cylinder para itulak ang a 20,000-pound load at gumagamit ka ng isang silindro na may a 4-pulgada na butas (lugar = 12.57 sq. in.), ang kinakailangang presyon ay humigit-kumulang 1,591 PSI . Karaniwang dapat kang magdagdag ng a 10-20% safety margin upang isaalang-alang ang alitan at pagkalugi sa linya, ibig sabihin ay iyong haydroliko na yunit ng kuryente dapat may kakayahan man lang 2,000 PSI .

• Tukuyin ang pinakamataas na load na makakaharap ng system.
• Tukuyin ang laki ng butas ng mga hydraulic cylinder.
• Isaalang-alang ang puwersa ng "breakaway", na kadalasang mas mataas kaysa sa puwersang gumagalaw.

Hakbang 2: Pagkalkula ng Rate ng Daloy para sa Ninanais na Bilis

Ang rate ng daloy, na sinusukat sa Gallons Per Minute (GPM) o Liters Per Minute (LPM), ay nagdidikta kung gaano kabilis ang paggalaw ng iyong makina. Ang haydroliko na yunit ng kuryente dapat ilipat ang isang tiyak na dami ng langis sa silindro upang mapalawig ito sa isang tiyak na oras.

Halimbawa: Kung ganoon din 4-pulgada na butas cylinder may a 24-pulgada na stroke at dapat pahabain 5 segundo , kailangan mo munang kalkulahin ang volume. Ang lakas ng tunog 1.3 galon . Upang ilipat ang 1.3 galon sa loob ng 5 segundo, ang haydroliko na yunit ng kuryente nangangailangan ng bomba na may kakayahang humigit-kumulang 15.6 GPM .

Hakbang 3: Pagkalkula ng Electric Motor Horsepower

Kapag natukoy mo na ang presyon at daloy, maaari mong kalkulahin ang kinakailangang kapangyarihan ng pag-input para sa haydroliko na yunit ng kuryente . Ang karaniwang tuntunin ng hinlalaki ay ang "1 HP para sa 1 GPM sa 1500 PSI" na panuntunan, ngunit ang isang mas eksaktong kalkulasyon ay kinakailangan para sa kahusayan.

Gamitin ang formula: HP = (GPM × PSI) / (1714 × Efficiency) . Karamihan sa mga hydraulic pump ay may rating ng kahusayan sa pagitan 0.85 at 0.90 . Kung kailangan ng iyong system 10 GPM sa 2,500 PSI , ang pagkalkula ay magiging (10 × 2500) / (1714 × 0.85), na magreresulta sa isang kinakailangan na humigit-kumulang 17.16 HP . Sa kasong ito, pipili ka ng isang pamantayan 20 HP na motor para sa iyong haydroliko na yunit ng kuryente .

Hakbang 4: Pag-size ng Hydraulic Reservoir (Oil Tank)

Ang reservoir ay isang kritikal na bahagi ng haydroliko na yunit ng kuryente na kadalasang hindi pinapansin. Dapat itong sapat na malaki upang payagan ang pagpapalawak ng thermal, paglamig, at pag-aayos ng mga kontaminant.

Ang 3-to-1 na Panuntunan

Sa karaniwang mga pang-industriyang aplikasyon, ang reservoir ay dapat na humawak tatlong beses ang output ng GPM ng pump . Kung ang iyong haydroliko na yunit ng kuryente gumagamit ng a 10 GPM pump , ang tangke ay dapat na perpektong humawak 30 galon ng likido. Tinitiyak nito na ang langis ay gumugugol ng sapat na oras "sa pahinga" upang mawala ang init bago masipsip pabalik sa pump.

Gayunpaman, kung ang espasyo ay limitado o ang duty cycle ay pasulput-sulpot, maaari mong gamitin ang a 1-to-1 o 2-to-1 ratio , kung magdagdag ka ng isang pampalamig ng langis upang pamahalaan ang temperatura. Ang sobrang init ay ang pangunahing pamatay ng mga hydraulic seal at fluid longevity.

Hakbang 5: Duty Cycle at Heat Management

Ang duty cycle ng iyong haydroliko na yunit ng kuryente kapansin-pansing nakakaapekto sa disenyo nito. Ang isang unit na tumatakbo nang 10 segundo bawat oras ay iba ang laki kaysa sa isang unit na patuloy na tumatakbo sa isang factory floor.

• Pasulput-sulpot na tungkulin: Ang mas maliliit na reservoir at mas mataas na karga ng motor ay maaaring tiisin dahil ang system ay may oras na lumamig sa pagitan ng mga pag-ikot.
• Patuloy na Tungkulin: Nangangailangan ng tumpak na sukat ng mga heat exchanger. Dapat mong kalkulahin ang pagkarga ng init (humigit-kumulang 20-30% ng input HP) at tiyakin ang haydroliko na yunit ng kuryente maaaring mawala ang enerhiya na iyon nang hindi lumalampas 140°F (60°C) .

Praktikal na Checklist para sa HPU Sizing

Bago tapusin ang pagbili o pagbuo ng isang haydroliko na yunit ng kuryente , i-verify ang mga sumusunod na salik sa kapaligiran at mekanikal:

1. Ambient Temperatura: Ang matinding lamig ay nangangailangan ng mga pampainit; ang matinding init ay nangangailangan ng mas malalaking cooler.
2. Uri ng likido: Ang lagkit ay nakakaapekto sa pump efficiency at motor starting torque.
3. Boltahe at Phase: Tiyakin na ang de-koryenteng motor ay nasa haydroliko na yunit ng kuryente tumutugma sa power supply ng iyong pasilidad (hal., 230V Single Phase kumpara sa 460V Three Phase).
4. Pagsala: Mga filter ng laki batay sa pinakasensitibong bahagi (karaniwan ay ang mga balbula).

Sa pamamagitan ng mahigpit na pagsunod sa mga hakbang sa pagkalkula na ito, tinitiyak mo na ang iyong haydroliko na yunit ng kuryente nagbibigay ng maaasahan, mahusay na serbisyo para sa buong buhay nito nang walang mga hindi kinakailangang gastos sa enerhiya o mekanikal na pagkabigo.
