Paano Magbasa ng Hydraulic Schematics: Isang Kumpletong Gabay

Ang Kailangan Mong Malaman Una: Ang Pagbasa ng Hydraulic Schematics ay Isang Matutunang Kasanayan

Ang pagbabasa ng hydraulic schematics ay hindi kasing komplikado ng hitsura nito. Kapag naunawaan mo na ang bawat simbolo ay kumakatawan sa isang pisikal na bahagi at ang bawat linya ay kumakatawan sa isang tuluy-tuloy na landas, ang diagram ay magsisimulang magsabi ng isang malinaw na mekanikal na kuwento. Ang susi ay ang pag-aaral ng ISO 1219 symbol library, pag-unawa sa mga convention ng direksyon ng daloy, at pagkilala kung paano ang isang Hydraulic Power Unit (HPU) angkla sa buong circuit. Karamihan sa mga technician ay nagiging bihasa sa pagbabasa ng mga karaniwang schematics sa loob ng ilang linggo ng nakatutok na pagsasanay.

Ang gabay na ito ay naglalakad sa lahat mula sa pangunahing pagkilala ng simbolo hanggang sa pagbabasa ng mga kumplikadong multi-actuato circuit, na may partikular na atensyon sa mga sangkap na pinakamadalas mong makaharap sa pang-industriyang makinarya, kagamitang pang-mobile, at mga offshoe system. Kung ikaw ay isang maintenance technician, isang design engineer, o isang machine operato na sinusubukang i-troubleshoot ang isang fault, ang pag-unawa kung paano basahin ang mga diagram na ito ay isa sa mga pinakapraktikal na kasanayan na maaari mong paunlarin.

Ang Pundasyon: Pag-unawa sa Talagang Kinakatawan ng Hydraulic Schematic

Ang hydraulic schematic ay isang simbolikong diagram na nagpapakita kung paano konektado ang mga hydraulic component at kung paano dumadaloy ang fluid sa isang system. Hindi nito ipinapakita ang pisikal na lokasyon ng mga bahagi, ang kanilang aktwal na sukat, o ang pagruruta ng mga tubo at hose sa kalawakan. Ang ipinapakita nito ay ang lohikal na relasyon sa pagitan ng mga bahagi at ang pagkakasunud-sunod o mga kondisyon kung saan ang likido ay gumagalaw mula sa isang punto patungo sa isa pa.

Isipin ito tulad ng isang electrical wiring diagram. Ang isang wiring diagram ay hindi nagsasabi sa iyo kung saan ang isang wire ay pisikal na tumatakbo sa isang pader, ngunit ito ay nagsasabi sa iyo nang eksakto kung aling terminal ang kumokonekta sa kung aling bahagi at sa ilalim ng kung anong mga kondisyon ng paglipat ang kasalukuyang dumadaloy. Ang isang haydroliko na eskematiko ay gumagana sa parehong lohika, ngunit para sa may presyon na likido sa halip na kuryente.

Karamihan sa mga haydroliko na eskematiko ay sumusunod ISO 1219-1 (Fluid Power Systems and Components — Graphic Symbols) o, sa Noth America, ANSI/NFPA T3.25. Ang dalawang pamantayan ay nagbabahagi ng karamihan sa mga simbolo ngunit naiiba sa ilang mga kombensiyon. Ang mga kagamitang pang-industriya na ibinebenta sa buong mundo ay halos palaging gagamit ng ISO 1219. Ang pag-alam kung aling pamantayan ang sinusunod ng isang eskematiko ay nakakatipid ng oas kapag naghahanap ng mga hindi pamilyar na simbolo.

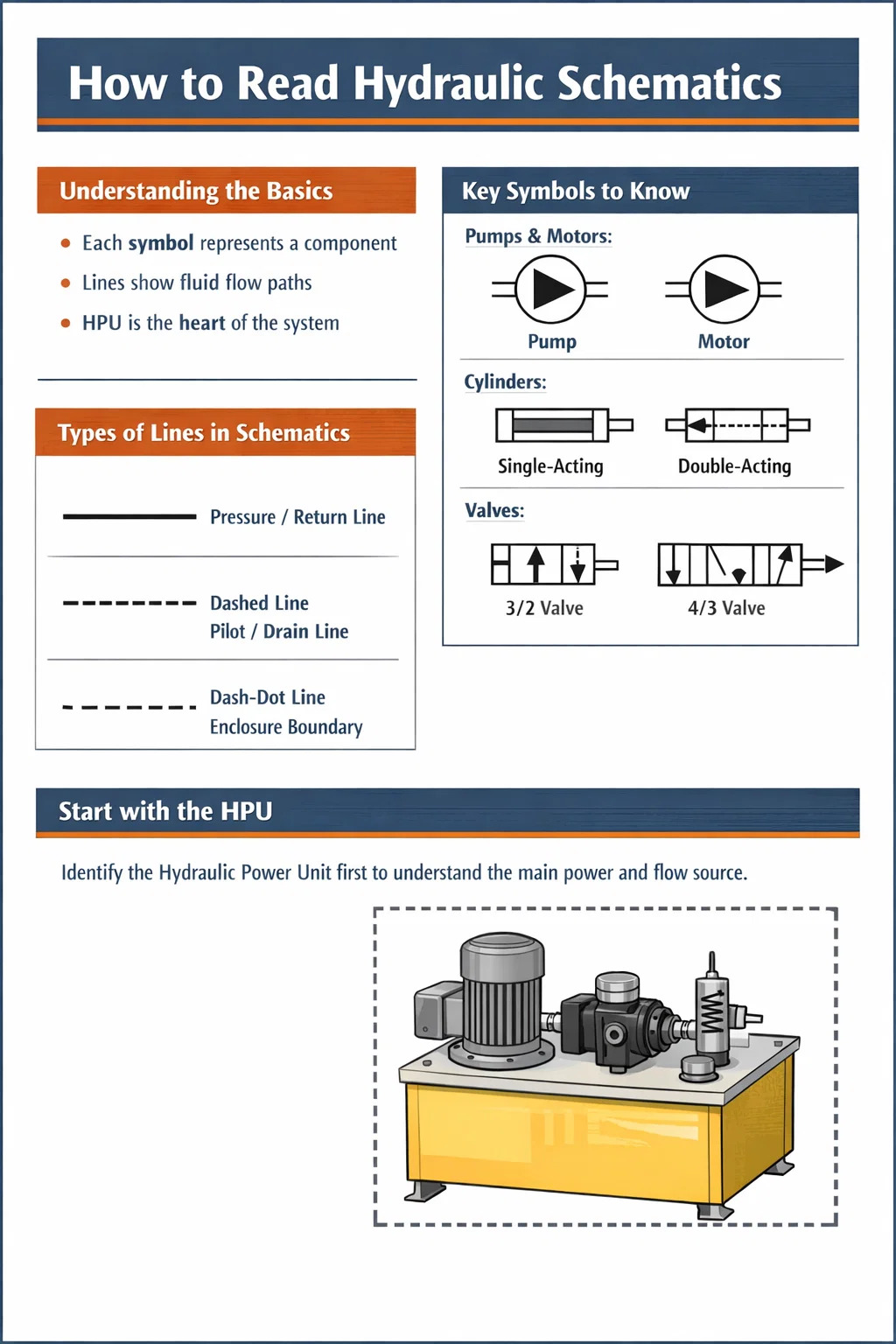

Ang Tatlong Kategorya ng mga Linya na Makikita Mo

• Solid na linya — mga pangunahing linya ng presyon at pagbabalik na nagdadala ng gumaganang likido sa ilalim ng normal na mga kondisyon ng pagpapatakbo
• Mga putol-putol na linya — pilot lines, drain lines, at control signal lines na nagdadala ng low-volume o low-pressure fluid na ginagamit sa pagpapatakbo ng mga valve
• Mga tuldok-tuldok o dash-dot na linya — mga hangganan ng enclosure na nagpapangkat ng maraming bahagi sa isang pagpupulong gaya ng valve manifold block o kumpletong Hydraulic Power Unit

Ang pagtawid ng dalawang linya na walang tuldok ay nangangahulugang hindi nagkokonekta ang mga linya. Ang pagtawid na may punong tuldok ay nangangahulugan na ang mga linya ay kumokonekta sa junction na iyon. Ang pagkakaibang ito ay mahalaga kapag sinusubaybayan ang mga landas ng daloy sa mga kumplikadong circuit.

Mga Pangunahing Pangkat ng Simbolo na Dapat Mong Kilalanin

Ang mga simbolo ng haydroliko ay binuo mula sa isang maliit na hanay ng mga primitive na hugis. Kapag nalaman mo kung ano ang ibig sabihin ng bawat primitive na hugis, maaari mong i-decode ang mga simbolo para sa mga bahaging hindi mo pa nakikita dati sa pamamagitan ng pagbabasa ng lohika ng hugis. Ang mga pangunahing primitive ay mga bilog, parisukat/parihaba, tatsulok, arrow, at arko.

Mga Sapatos at Motors

Ang parehong mga bomba at motor ay kinakatawan ng isang bilog. Ang pagkakaiba ay ang direksyon ng napunong tatsulok sa loob ng bilog. Ang isang tatsulok na nakaturo palayo sa gitna ng bilog (palabas) ay kumakatawan sa isang bomba - tinutulak nito ang likido palabas. Ang isang tatsulok na nakaturo sa gitna ay kumakatawan sa isang motor - pumapasok ang likido at nagtutulak sa pag-ikot. Ang bersyon ng variable-displacement ng alinmang device ay magkakaroon ng diagonal na arrow na iguguhit sa pamamagitan ng simbolo ng bilog.

Sa isang Hydraulic Power Unit , karaniwan mong makikita ang isa o higit pang mga simbolo ng bomba na direktang konektado sa isang simbolo ng prime mover (isang de-koryenteng motor na kinakatawan ng isang bilog na may titik M, o isang simbolo ng makina). Ang bomba ay ang puso ng HPU — pinapalitan nito ang mekanikal na enerhiya sa haydroliko na daloy, kadalasan sa mga presyon mula sa 150 bar hanggang 350 bar sa mga sistemang pang-industriya.

Mga Silindro at Actuator

Ang isang hydraulic cylinder ay ipinapakita bilang isang parihaba na may isang baras na umaabot mula sa isang dulo. Ang parihaba ay kumakatawan sa bariles, at ang parihaba sa loob nito (ang piston) ay karaniwang ipinahiwatig ng mga posisyon ng port. Ang double-acting cylinder ay may dalawang port line - isa sa bawat gilid ng piston. Ang single-acting cylinder ay may isang port line at madalas na nagpapakita ng spring symbol sa return side upang ipahiwatig ang spring retraction.

Ang mga rotary actuator (hydraulic motors o oscillating actuator) ay mga bilog na may bidirectional triangle at shaft lines. Kapag nakakita ka ng mga curved arrow sa isang rotary actuator na simbolo, ito ay nagpapahiwatig ng tuluy-tuloy na kakayahan sa pag-ikot.

Mga Balbula: Ang Pinaka Kumplikadong Simbolo upang Master

Ang mga balbula ay kinakatawan ng mga parisukat. Ang bilang ng mga parisukat sa simbolo ay katumbas ng bilang ng mga paglipat ng posisyon na mayroon ang balbula. Ang balbula na may dalawang posisyon ay may dalawang parisukat na magkatabi. Ang balbula na may tatlong posisyon ay may tatlong parisukat. Ang mga arrow at naka-block na port na mga simbolo sa loob ng bawat parisukat ay nagpapakita ng mga landas ng daloy na magagamit sa posisyong iyon. Ang gitnang parisukat ng isang tatlong-posisyon na balbula ay nagpapakita ng neutral o gitnang kondisyon, na partikular na mahalaga para sa pag-unawa kung ano ang mangyayari kapag walang signal na inilapat.

Ang mga simbolo ng actuator na nakakabit sa labas ng valve envelope ay nagsasabi sa iyo kung paano nagbabago ang balbula. Kasama sa mga karaniwang actuator ang:

• Isang dayagonal na linya na may dulo ng arrow — manu-manong push-button o pingga
• Isang simbolo ng coil — solenoid (electric) actuation
• Isang dashed line na pumapasok sa valve envelope — pilot pressure actuation
• Isang simbolo ng tagsibol — pagbalik ng tagsibol sa isang default na posisyon
• Simbolo ng roller o cam — mechanical actuation mula sa isang gumagalaw na bahagi

Ang isang directional control valve na inilarawan bilang "4/3 solenoid-operated, spring-centered" ay magpapakita ng tatlong parisukat na may solenoid sa bawat panlabas na parisukat at isang spring sa bawat panlabas na parisukat. Ipapakita ng center square ang neutral na kundisyon ng daloy — halimbawa, lahat ng port ay naka-block (closed center), pressure sa tank at parehong actuator port na naka-block (tandem center), o lahat ng port ay nakabukas (open center).

Mga Balbula sa Pagkontrol ng Presyon

Ang mga relief valve, reducing valve, sequence valve, at counterbalance valve ay lumilitaw lahat bilang mga parihaba na may dayagonal na arrow at spring, ngunit ang kanilang mga panloob na koneksyon ay naiiba. A relief valve kumokonekta mula sa linya ng presyon patungo sa tangke at bubukas kapag lumampas ang presyon sa itinakdang halaga nito — ito ay palaging ipinapakita nang kahanay ng circuit, na nagpoprotekta sa system mula sa sobrang presyon. A balbula na nagpapababa ng presyon ay inilalagay sa serye sa linya at nililimitahan ang downstream pressure sa isang set value anuman ang upstream na mga kondisyon.

Mga Check Valve at Mga Check Valve na Pinatatakbo ng Pilot

Ang check valve ay ipinapakita bilang isang bola o arrow laban sa isang upuan — pumasa ito sa daloy sa isang direksyon lamang at hinaharangan ang reverse flow. Ang pilot-operated check valve (POCV) ay nagdaragdag ng dashed pilot line sa simbolo ng check valve, na nagsasaad na maaaring i-override ng pilot signal ang check at payagan ang reverse flow. Ang mga POCV ay karaniwan sa mga load-holding circuit kung saan kailangan mong i-lock ang isang cylinder sa posisyon ngunit ilabas din ito sa ilalim ng mga kontroladong kondisyon.

Mga Valve at Restrictor ng Flow Control

Ang isang nakapirming restrictor ay ipinapakita bilang isang makitid na paghihigpit sa linya. Ang isang variable na flow control valve ay nagdaragdag ng isang diagonal na arrow upang ipahiwatig ang adjustability. Ang pressure-compensated flow control valve ay nagdaragdag ng isang parihaba na may panloob na arrow upang ipakita na ang pagbaba ng presyon sa buong restrictor ay pinananatiling pare-pareho — tinitiyak nito ang pare-parehong mga rate ng daloy anuman ang mga pagkakaiba-iba ng presyon ng pagkarga, na mahalaga para sa pare-parehong bilis ng cylinder.

Paano Matukoy at Magbasa ng Hydraulic Power Unit sa isang Schematic

Ang Hydraulic Power Unit ay halos palaging ipinapakita bilang isang natatanging assembly na nakapaloob sa isang may tuldok o dash-dot na hangganan sa eskematiko. Ang hangganang ito ay nagsasabi sa iyo na ang lahat ng nasa loob ay bahagi ng HPU package — karaniwang isang reservoir, isa o higit pang mga pump na may mga prime mover, isang pangunahing system na relief valve, isang suction strainer, isang filter na pabalik na linya, at iba't ibang mga koneksyon sa instrumentation.

Kapag nagbabasa ng isang eskematiko na may kasamang HPU, magsimula sa pamamagitan ng pagtukoy sa hangganan ng unit. Ang lahat sa labas ng hangganan ay mga bahagi ng circuit na naka-install sa field. Ang mga koneksyon na dumadaan sa hangganan ng HPU ay ang mga interface sa pagitan ng power unit at ng gumaganang circuit — karaniwang isang high-pressure supply port (na may label na P o HP), isang tank return port (na may label na T o R), at kadalasan ay isang drain port (na may label na L o Dr) para sa panloob na pagtagas mula sa mga motor at valve.

Mga Karaniwang Bahagi sa Loob ng Hydraulic Power Unit Schematic

Isang mahusay na disenyo Eskematiko ng HPU ipapakita rin ang de-koryenteng motor kasama ang na-rate na lakas at bilis nito, ang pagkakabit sa pagitan ng motor at pump, at anumang balbula sa pagbabawas o pressure-compensator na kontrol na namamahala sa standby na gawi ng pump. Sa malalaking pang-industriya na HPU — mga yunit na may mga pump output ng 200 litro kada minuto o higit pa — madalas mong makikita ang mga pag-aayos ng duplex pump na may alternating duty/standby logic na ipinapakita sa pamamagitan ng isang selector o changeover valve arrangement.

Step-by-Step na Proseso para sa Pagbasa ng Kumpletong Hydraulic Schematic

Ang paglapit sa isang eskematiko na hindi mo pa nakikita noon ay maaaring maging napakalaki kung susubukan mong basahin ito nang sabay-sabay. Ang sumusunod na proseso ay gumagana nang maaasahan para sa mga schematic ng anumang antas ng pagiging kumplikado.

Hakbang 1 — I-orient ang Iyong Sarili sa Pangkalahatang Layout

Bago suriin ang anumang simbolo nang detalyado, i-scan ang buong eskematiko upang maunawaan ang kabuuang organisasyon nito. Karamihan sa mga schematic ay iginuhit gamit ang power source (ang Hydraulic Power Unit o standalone pump assembly) sa kaliwa o sa itaas, na may mga actuator (mga cylinder at motor) sa kanan o sa ibaba. Ang pangunahing linya ng supply ng presyon ay karaniwang nasa itaas na tumatakbo nang pahalang, at ang linya ng pagbabalik ng tangke ay tumatakbo sa ibaba nito nang magkatulad. Karaniwang gumagalaw ang daloy mula kaliwa pakanan o itaas pababa sa normal na mga kondisyon ng pagpapatakbo.

Pansinin ang block ng pamagat — matutukoy nito ang makina, ang numero ng pagguhit, ang antas ng pagbabago, at kadalasan ang uri ng likido at nominal na presyon ng system. Ito ay kritikal na konteksto. Isang sistema na dinisenyo para sa 250 bar na may Tellus 46 mineral na langis ay kumikilos na ibang-iba mula sa isang sistemang idinisenyo para sa 420 bar may fire-resistant phosphate ester fluid.

Hakbang 2 — Kilalanin ang Bawat Actuator sa Circuit

Bilangin at lagyan ng label ang bawat cylinder, hydraulic motor, at rotary actuator sa schematic. Ito ang iyong mga output — ang mga sangkap na gumagawa ng aktwal na gawain. Ang pag-unawa sa kung anong trabaho ang kailangang gawin ay nagbibigay sa iyo ng konteksto upang maunawaan kung bakit ang balbula at control circuitry ay nakaayos sa paraang ito. Ang bawat actuator ay magkakaroon ng tag number o letter reference na nag-uugnay sa listahan ng bahagi o bill ng mga materyales sa drawing package.

Hakbang 3 — Sundan ang Pangunahing Presyon at Mga Linya sa Pagbabalik

Sundin ang mga solidong linya mula sa pump outlet hanggang sa bawat actuator at pabalik sa tangke. Ang bakas na ito ay nagpapakita ng pisikal na landas na tinatahak ng may presyon ng likido sa ilalim ng normal na mga kondisyon ng pagpapatakbo. Markahan kung saan nangyayari ang mga branch point. Sa bawat sangay, madalas na naroroon ang check valve o flow divider upang pamahalaan ang priyoridad sa pagitan ng maraming circuit na gumagana nang sabay-sabay.

Hakbang 4 — Suriin ang Bawat Directional Control Valve sa Detalye

Para sa bawat directional control valve, tukuyin: kung gaano karaming mga posisyon ang mayroon ito, kung ano ang path ng daloy sa bawat posisyon, kung paano ito pinapaandar (solenoid, pilot pressure, manual lever), at kung ano ang default/spring-return na posisyon nito. Ang default na posisyon ay nagsasabi sa iyo kung ano ang nangyayari sa panahon ng power failure o kapag walang command signal — ito ay kritikal na impormasyon sa kaligtasan para sa anumang makina.

Isang balbula sa fail-safe sarado (naka-block sa gitna) kundisyon ay may hawak na load sa lugar kung mawawalan ng kuryente. Isang balbula sa mabibigo-ligtas na bukas (floating center) kundisyon ay magbibigay-daan sa isang suspendidong load na bumaba. Ang pagkakaibang ito ay may makabuluhang implikasyon sa kaligtasan at dapat na maunawaan kapag nagbabasa ng mga schematic para sa lifting o support applications.

Hakbang 5 — I-trace ang Pilot at Drain Lines

Sundin ang mga putol-putol na linya sa buong eskematiko. Ang mga linya ng control signal na ito ay madalas na nagpapakita ng lohika ng circuit — kung aling balbula ang kumokontrol kung aling iba pang balbula, kung saan naka-built in ang sequence logic, at kung saan umiiral ang mga pressure loop. Maraming schematics ang gumagamit ng pilot-operated directional valves kung saan ang pilot pressure ay nagmumula sa isang hiwalay na pilot supply circuit na iginuhit sa pinababang presyon (karaniwang 30–50 bar ) kumpara sa pangunahing presyon ng pagtatrabaho.

Ang mga linya ng alisan ng tubig ay kritikal din upang masubaybayan. Ang mga bahagi na may panloob na pagtagas — mga variable na bomba, mga haydroliko na motor, ilang mga proporsyonal na balbula — ay nangangailangan ng isang low-pressure drain line pabalik sa tangke. Kung ang drain line ay nabara o nagkakaroon ng back-pressure sa itaas ng tungkol 5–10 bar , mabibigo ang mga shaft seal. Ipinapakita sa iyo ng eskematiko kung nasaan ang mga drain line na ito at kinukumpirma na bumalik sila sa tangke nang hiwalay mula sa pangunahing linya ng pagbabalik.

Hakbang 6 — I-verify ang Paglilimita sa Presyon at Mga Device na Pangkaligtasan

Hanapin ang bawat relief valve sa schematic. Ang pangunahing system relief valve sa HPU ay nagtatakda ng pinakamataas na pinapahintulutang presyon ng system. Ang mga pangalawang relief valve sa mga indibidwal na actuator circuit ay nagpoprotekta sa mga partikular na circuit mula sa load-induced pressure spike. Sa isang mahusay na disenyong sistema, ang pangunahing relief valve set pressure ay dapat na humigit-kumulang 10–15% sa itaas ang pinakamataas na working pressure na kailangan ng sinumang actuator sa system.

Mga Karaniwang Uri ng Circuit at Paano Makikilala ang mga Ito

Ang mga hydraulic circuit ay binuo mula sa isang medyo maliit na bilang ng mga umuulit na pattern. Ang pagkilala sa mga pattern na ito sa isang eskematiko ay kapansin-pansing nagpapabilis sa iyong pagbabasa at nagbibigay sa iyo ng agarang pananaw sa pag-uugali ng circuit.

Mga Circuit ng Meter-In, Meter-Out, at Bleed-Off na Speed Control

Ang kontrol sa bilis ng isang silindro o motor ay nakakamit sa pamamagitan ng paghihigpit sa daloy. Sa isang meter-in na circuit , ang flow control valve ay inilalagay sa supply line patungo sa actuator — nililimitahan nito kung gaano kabilis ang pagpasok ng fluid sa actuator. Sa isang meter-out circuit , ang flow control valve ay inilalagay sa return line — nililimitahan nito kung gaano kabilis umalis ang fluid sa actuator. Ang meter-out ay ginustong para sa overrunning load application dahil ito ay nagpapanatili ng positibong back-pressure na pumipigil sa load na tumakbo palayo nang mas mabilis kaysa sa pump na nagbibigay ng fluid.

A bleed-off circuit inilalagay ang flow control valve sa isang branch line na naglilihis ng ilang pump flow nang direkta sa tangke, sa halip na ilagay ito sa actuator supply o return line. Ito ay mas mahusay sa enerhiya dahil ang labis na daloy ay lumalampas sa actuator sa mas mababang presyon, ngunit nagbibigay ito ng hindi gaanong tumpak na kontrol sa bilis sa ilalim ng iba't ibang mga pagkarga.

Mga Regenerative Circuit

Lumilitaw ang isang regenerative circuit sa isang eskematiko bilang koneksyon sa pagitan ng rod-end port ng isang cylinder at ng cap-end supply line. Kapag ang directional control valve ay inilipat upang i-extend ang cylinder, ang rod-end return flow ay dadalhin pabalik sa cap end kaysa sa tank. Pinapataas nito ang bilis ng extension dahil ang epektibong daloy sa dulo ng takip ay katumbas ng daloy ng bomba kasama ang daloy ng pagbalik mula sa gilid ng baras. Ang trade-off ay nabawasan ang kapasidad ng puwersa sa panahon ng regenerative stroke. Ginagamit ang mga regenerative circuit sa mga phase ng press approach, mga slide application, at anumang sitwasyon kung saan kailangan ang mabilis na pagtawid bago ang full-force contact.

Load-Holding Circuits Gamit ang Counterbalance Valves

Kapag ang isang schematic ay nagpapakita ng counterbalance valve sa rod-end port ng isang vertically-mounted cylinder, ang circuit ay idinisenyo upang pigilan ang pag-load mula sa pagbaba sa ilalim ng gravity kapag ang directional valve ay nasa neutral o kapag ang isang linya ay pumutok. Ang counterbalance valve ay nangangailangan ng pilot signal mula sa supply side upang bumukas, ibig sabihin ay mababawasan lang ang load kapag ang pump ay aktibong nagbibigay ng pressure — ang load ay hindi maaaring ma-freefall kahit na ang isang hose ay nabigo sa pagitan ng valve manifold at ng cylinder. Karaniwan ang presyon ng set ng counterbalance valve 1.3 beses ang maximum load-induced pressure upang maiwasan ang satsat habang pinapayagan pa rin ang kinokontrol na pagbaba.

Mga Circuit ng Accumulator

Ang simbolo ng accumulator (isang bilog na hinati sa isang hubog na linya na kumakatawan sa separator membrane o pantog) ay nagpapahiwatig ng pag-iimbak ng enerhiya sa circuit. Ang mga accumulator ay nagsisilbi ng ilang layunin — maaari silang mag-supply ng mataas na agarang daloy para sa panandaliang mga actuation nang hindi nangangailangan ng malaking pump, maaari nilang mapanatili ang pressure ng system sa mga panahon ng pump idle, at pinapawi nila ang mga pressure spike. Kapag nakakita ka ng accumulator sa isang schematic, maghanap din ng safety unloading valve o dump valve circuit na nagbibigay-daan sa nakaimbak na pressure na mailabas sa tangke bago ang anumang maintenance work — ito ay isang mandatoryong safety feature sa anumang accumulted hydraulic circuit.

Pagbabasa ng Proporsyonal at Servo Valve Circuits

Ang mga proporsyonal na balbula at servo valve ay lumalabas sa mga schematics bilang mga simbolo ng directional control valve na may karagdagang detalye na nagpapahiwatig ng tuluy-tuloy na variable na pagpoposisyon sa halip na discrete switching. Ang proporsyonal na direksyong balbula ay kadalasang iginuhit bilang karaniwang simbolo ng balbula ng direksyon na may proporsyonal na solenoid na isinasaad ng isang simbolo na nagpapakita ng variable na spring o isang simbolo na may annotation ng "proporsyonal" o "PROP" sa tag. Ang isang servo valve ay iginuhit nang katulad ngunit madalas na may isang torque motor na simbolo at panloob na daanan ng feedback na nagpapahiwatig ng closed-loop na kontrol sa posisyon ng spool.

Ang mga circuit na gumagamit ng mga balbula na ito ay karaniwang closed-loop na posisyon o velocity control system. Magpapakita ang schematic ng mga sensor ng feedback — mga linear position transducers (LVDT), rotary encoder, o pressure transducers — na may mga linya ng signal na babalik sa isang controller block. Ang mga linya ng signal na ito ay karaniwang ipinapakita bilang manipis na mga linya o annotated bilang mga de-koryenteng signal sa halip na mga hydraulic na linya. Ang pag-unawa kung aling mga signal ang haydroliko at kung alin ang mga elektrikal ay mahalaga kapag binabasa ang mga mas kumplikadong schematic na ito. Maaaring ipakita ang controller block bilang isang simpleng rectangle na may label na mga input at output, na may detalyadong electrical schematic sa isang hiwalay na drawing set.

Ang Hydraulic Power Unit Ang pagbibigay ng mga servo valve circuit ay dapat magbigay ng napakalinis na likido - karaniwan ISO 4406 na klase ng kalinisan 16/14/11 o mas mataas — dahil ang mga servo valve ay may mga panloob na clearance na 2–5 microns at sobrang sensitibo sa kontaminasyon ng particulate. Ang eskematiko ng HPU para sa mga servo system ay magpapakita ng mga filter na may mataas na kahusayan ng presyon (na-rate sa 3–10 micron absolute) bilang karagdagan sa karaniwang filter ng linya ng pagbabalik.

Paano Gumagana ang Mga Numero ng Tag ng Bahagi at Mga Listahan ng Sanggunian

Ang bawat bahagi sa isang propesyonal na hydraulic schematic ay na-tag ng alphanumeric reference, gaya ng V1, V2, CV3, RV1, CYL-A, o M1. Ang mga tag na ito ay tumutugma sa isang listahan ng bahagi (tinatawag ding bill ng mga materyales o listahan ng mga bahagi) na lumilitaw alinman sa lugar ng block ng pamagat ng drawing o sa isang hiwalay na dokumento. Ang listahan ng bahagi ay nagbibigay sa iyo ng tagagawa, numero ng modelo, at mga pangunahing detalye para sa bawat naka-tag na bahagi.

Para sa pag-troubleshoot, ang numero ng tag ay ang iyong pinakamabisang landas sa paghahanap ng datasheet para sa isang partikular na bahagi. Kung ang eskematiko ay nagpapakita na ang valve V3 ay dapat na lumilipat kapag ang solenoid Y3 ay pinasigla ngunit ang cylinder ay hindi gumagalaw, hahanapin mo ang V3 sa listahan ng mga bahagi upang mahanap ang eksaktong modelo ng balbula, pagkatapos ay kunin ang datasheet upang suriin ang mga detalye ng electrical coil, mga opsyon sa pagsasaayos ng spool, at mga minimum na kinakailangan sa operating pressure.

Mga Karaniwang Tag Convention na Makakaharap Mo

• P or PU — Pump unit o Hydraulic Power Unit
• M — Electric motor o hydraulic motor (tinutukoy ng konteksto kung alin)
• V or DCV — Directional control valve
• RV — Relief valve
• CV — Suriin ang balbula
• FC or FCV - Balbula ng kontrol ng daloy
• CYL — Silindro
• ACC — Accumulator
• F or FLT — Salain
• SIYA — Palitan ng init
• Y — Solenoid coil (mula sa German "Zugmagnet" o electromechanical convention)
• B or PS — Pressure switch o pressure sensor

Paggamit ng Schematics para sa Fault Finding at Troubleshooting

Ang most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Pag-diagnose ng Cylinder na Hindi Magpapahaba

Gamit ang eskematiko, subaybayan ang landas ng daloy na dapat umiral kapag ibinigay ang extend command. Simula sa HPU, suriin kung naroroon ang presyon ng system. Sundin ang linya patungo sa directional control valve — pinapagana ba ang solenoid (suriin ang electrical schematic para sa control signal)? Kung ang solenoid ay nakumpirma na energized, ang balbula ay nagbabago (dapat lumitaw ang presyon sa cap-end port ng cylinder ayon sa eskematiko)? Kung lumalabas ang pressure sa dulo ng takip ngunit hindi gumagalaw ang silindro, malamang na nasa gilid ng pagbabalik ang isyu — isang nakaharang na daanan sa pagbabalik, isang nasamsam na balbula ng counterbalance, o isang nabigong cylinder seal na lumalampas sa likido mula sa dulo ng takip patungo sa dulo ng baras sa loob.

Ang bawat isa sa mga diagnostic na hakbang na ito ay nangangailangan sa iyo na malaman kung ano mismo ang dapat na nangyayari sa mga eskematiko na palabas sa bawat punto. Kung wala ang eskematiko, sinusubukan mong bulag.

Pagkilala sa mga Sintomas ng Kontaminasyon sa isang Schematic

Kapag nagkakaroon ng mga problemang nauugnay sa kontaminasyon ang isang hydraulic system, tinutulungan ka ng eskematiko na maunawaan kung aling mga bahagi ang higit na nasa panganib. Mabibigo muna ang mga proporsyonal at servo valve na may pinong panloob na clearance. Ang mga indicator ng filter — na ipinapakita sa schematic bilang mga indicator ng pressure differential sa mga elemento ng filter — ay magti-trigger nang mas maaga kaysa sa karaniwan. Ipinapakita sa iyo ng eskematiko ang mga bahaging kritikal sa kalinisan (kadalasan ang mga may panloob na clearance na wala pang 10 microns) para malaman mo kung saan itutuon ang inspeksyon kapag pinaghihinalaang kontaminasyon.

Mga Schematics sa Pagbasa sa Katabi ng Hydraulic Power Unit Habang Nagkomisyon

Sa panahon ng paunang pag-commissioning ng isang system, ang schematic ay ginagamit upang i-verify na ang bawat balbula ay nasa tamang configuration, ang bawat pressure setting ay tama, at ang bawat daloy ng path ay gumagana ayon sa disenyo. Kasama sa isang sistematikong diskarte ang pagsuri sa bawat relief valve sa pamamagitan ng paglikha ng kondisyon ng pagkarga na inilarawan sa pamamaraan ng pagkomisyon at pagkumpirma na naabot ng system ang tinukoy na presyon ng relief — karaniwang gumagamit ng isang naka-calibrate na panukat ng pagsubok sa punto ng pagsubok na ipinapakita sa eskematiko. Ang HPU ay karaniwang kinomisyon muna sa paghihiwalay, na nagpapatunay sa presyon at daloy ng output ng bomba, bago i-activate ang mga bahagi ng circuit na naka-mount sa field.

Mga Pagkakaiba sa pagitan ng Simple at Complex Multi-Actuator Schematics

Ang isang simpleng single-cylinder schematic ay maaaring may mas kaunti sa 20 na bahagi at magkasya sa isang A3 sheet. Ang isang kumplikadong multi-actuator system — tulad ng isang malaking press na may 12 cylinders, maramihang mga yugto ng bilis, at sabay-sabay na mga kinakailangan sa paghawak ng pagkarga — ay maaaring tumakbo sa 10 o higit pang mga drawing sheet na may daan-daang bahagi. Ang diskarte sa pagbabasa ay naaayon.

Para sa mga multi-sheet schematics, ang bawat sheet ay karaniwang sumasaklaw sa isang functional zone ng makina, na may mga cross-reference na nagpapakita kung saan kumokonekta ang isang linya mula sa isang sheet sa isang linya sa isa pang sheet. Ang mga cross-reference na ito ay ipinapakita bilang triangular o pabilog na mga flag na may sheet number at line reference — halimbawa, "→ SH3/L12" na nangangahulugang ang linya ay nagpapatuloy sa sheet 3 sa linya 12. Palaging sundin ang mga cross-reference na ito kapag sumusubaybay sa isang daloy ng landas, sa halip na ipagpalagay na ang isang linya na magtatapos sa isang flag ay isang dead end.

Ang mga malalaking schematic para sa mga multi-actuator system ay kadalasang kinabibilangan ng a function table o truth table ipinapakita kung aling mga solenoid ang pinapagana sa bawat mode ng pagpapatakbo ng makina. Ang talahanayang ito ay lubhang kapaki-pakinabang para sa pag-unawa sa lohika ng system nang hindi kinakailangang subaybayan sa isip ang bawat estado ng balbula para sa bawat kondisyon ng pagpapatakbo. Kung ang naturang talahanayan ay kasama, basahin ito sa tabi ng eskematiko - pinapalitan nito ang circuit logic sa isang madaling ma-scan na format.

Mga Praktikal na Tip para sa Pagpapabuti ng Iyong Schematic Reading Bilis at Katumpakan

Ang matatas na pagbabasa ng hydraulic schematics ay isang kasanayang binuo sa pamamagitan ng paulit-ulit na pagkakalantad sa mga totoong diagram, hindi lamang sa pagsasaulo ng mga talahanayan ng simbolo. Ang mga sumusunod na gawi ay lubos na magpapabilis sa iyong pag-unlad.

• Palaging mag-print ng mga schematic na may sapat na laki para mabasa nang kumportable — A1 o mas malaki para sa mga kumplikadong system. Ang pagbabasa ng 20-component schematic sa isang A4 printout ay humahantong sa maling pagtukoy ng mga koneksyon at mga uri ng linya.
• Gumamit ng highlighter para subaybayan ang mga daloy ng daloy — isang kulay para sa pressure supply path, isa pa para sa pabalik na landas, isang pangatlo para sa pilot lines. Ang visual layering na ito ay nagpapakita ng istraktura ng circuit nang mabilis.
• Palaging basahin ang listahan ng mga bahagi bago pag-aralan ang mga simbolo. Ang pag-alam na ang isang bahagi ay isang "Parker D1VW series proportional valve na may spring-centered spool" ay nagsasabi sa iyo ng higit pa sa simbolo lamang tungkol sa pag-uugali nito.
• Kapag nakatagpo ka ng hindi pamilyar na simbolo, hanapin ito kaagad sa halip na laktawan ito. Ang isang hindi kilalang bahagi ay maaaring gumawa ng isang buong sub-circuit na hindi maintindihan.
• Magsanay sa pamamagitan ng pag-download ng mga halimbawa ng eskematiko na magagamit sa publiko mula sa mga tagagawa ng kagamitang pang-industriya — marami ang nag-publish ng mga schematic ng pagsasanay para sa mga technician sa pagpapanatili. Ang Bosch Rexroth, Parker Hannifin, at Eaton ay lahat ay may mga mapagkukunang pang-edukasyon na may annotated na sample schematics.
• Kapag nagbabasa ng eskematiko para sa makinang katabi mo, pisikal na subaybayan ang mga tubo at hose sa makina habang sinusundan mo ang mga linya sa eskematiko. Ang tulay na ito sa pagitan ng two-dimensional na diagram at ng three-dimensional na makina ay ang pinakamabilis na paraan para ma-internalize kung paano kinakatawan ng mga eskematiko ang katotohanan.
• Bigyang-pansin ang seksyon ng Hydraulic Power Unit tuwing nagbabasa ka ng bagong schematic. Tinutukoy ng HPU ang kakayahan ng presyon ng system, kapasidad ng daloy, pamantayan sa pagsasala, at diskarte sa pamamahala ng thermal — na lahat ay pumipigil sa kung ano ang magagawa ng natitirang bahagi ng circuit.

Karamihan sa mga propesyonal na hydraulic engineer ay umabot sa isang antas ng kumportableng schematic literacy sa loob 3–6 na buwan ng regular na pagkakalantad sa tunay na dokumentasyon ng system. Ang mga technician ng maintenance na nagtatrabaho sa parehong uri ng makina araw-araw ay maaaring maging napakabilis na mga mambabasa ng partikular na istilong eskematiko sa loob 4–8 na linggo . Ang susi ay pare-pareho, aktibong pakikipag-ugnayan sa mga totoong diagram sa halip na passive na pagsusuri ng mga chart ng simbolo.
