Paano gumagana ang hydraulic power unit?

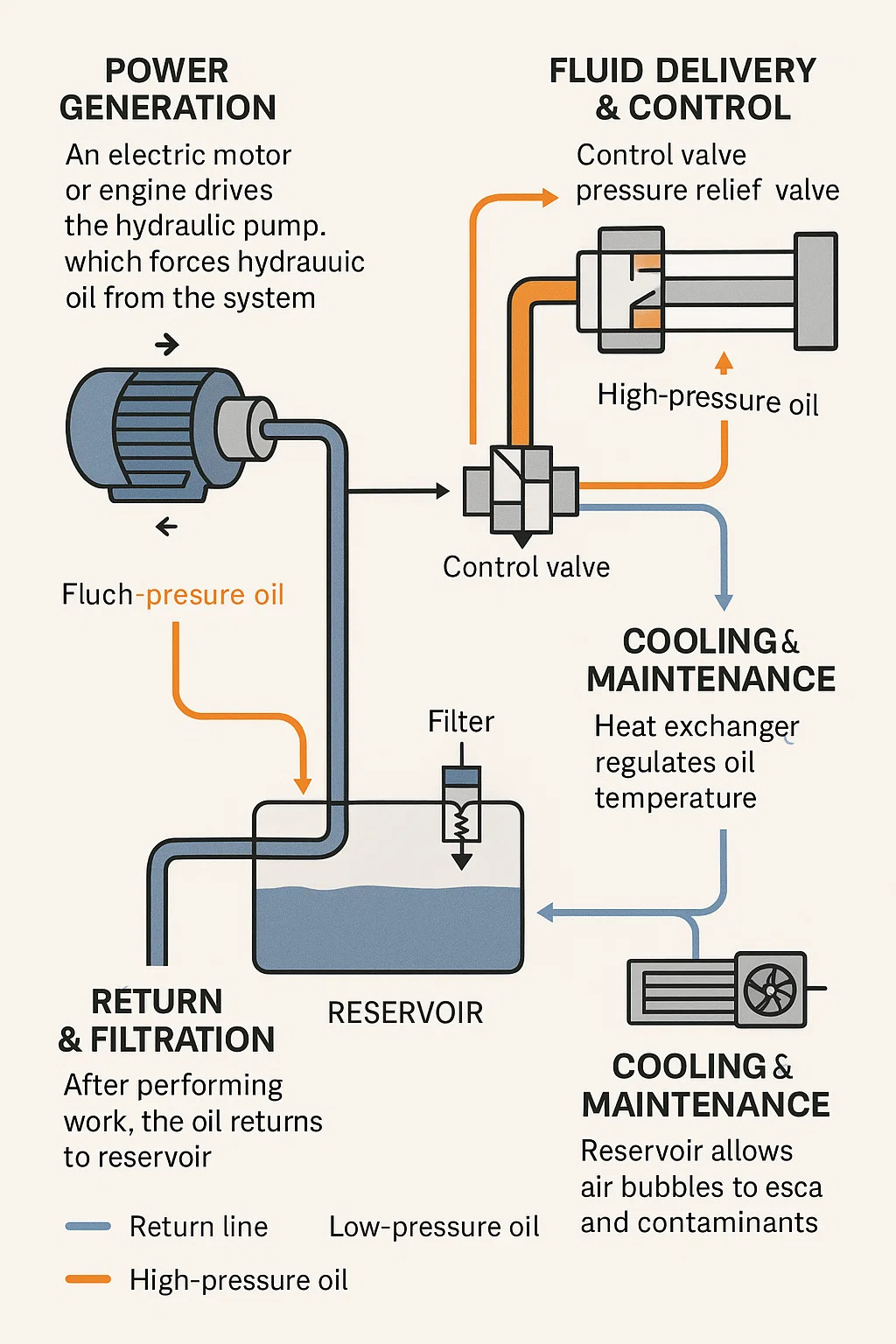

A Hydraulic Power Unit (HPU) Nag -convert ng mekanikal na enerhiya sa hydraulic energy upang mag -power actuators (cylinders, motor). Narito ang isang hakbang-hakbang na pagkasira ng operasyon nito:

1. Power Generation
Ang isang de -koryenteng motor o engine ay nagtutulak ng hydraulic pump, na pinipilit ang hydraulic oil mula sa reservoir (tank) sa system.
Ang bomba ay lumilikha ng daloy at presyon, pag -convert ng mekanikal na enerhiya sa hydraulic energy.

2. Paghahatid ng Fluid at Kontrol
Ang presyuradong langis ay dumadaloy sa pamamagitan ng mga tubo/hose upang makontrol ang mga balbula (direksyon, presyon, o mga daloy ng daloy).
Natutukoy ng mga valves ng direksyon ang landas ng langis - ang pagpapadala nito upang mapalawak o bawiin ang isang silindro o paikutin ang isang haydroliko na motor.
Pinoprotektahan ng mga balbula ng relief relief ang system sa pamamagitan ng paglilimita sa maximum na presyon.

3. Actuation (output ng trabaho)
Ang langis ng high-pressure ay pumapasok sa isang haydroliko na silindro (linear motion) o hydraulic motor (rotary motion), paglipat ng pag-load.
Ang paggalaw ng actuator ay nakasalalay sa rate ng daloy ng langis (bilis) at presyon (lakas).

4. Pagbabalik at pagsasala
Matapos magsagawa ng trabaho, ang langis ay bumalik sa reservoir sa pamamagitan ng isang linya ng pagbabalik.
Ang isang filter ay naglilinis ng langis bago magamit muli, na pumipigil sa kontaminasyon.

5. Paglamig at Pagpapanatili
Ang mga heat exchanger (hangin o likido-pinalamig) ay nag-regulate ng temperatura ng langis.
Pinapayagan ng reservoir ang mga bula ng hangin na makatakas at mga kontaminado upang manirahan.
